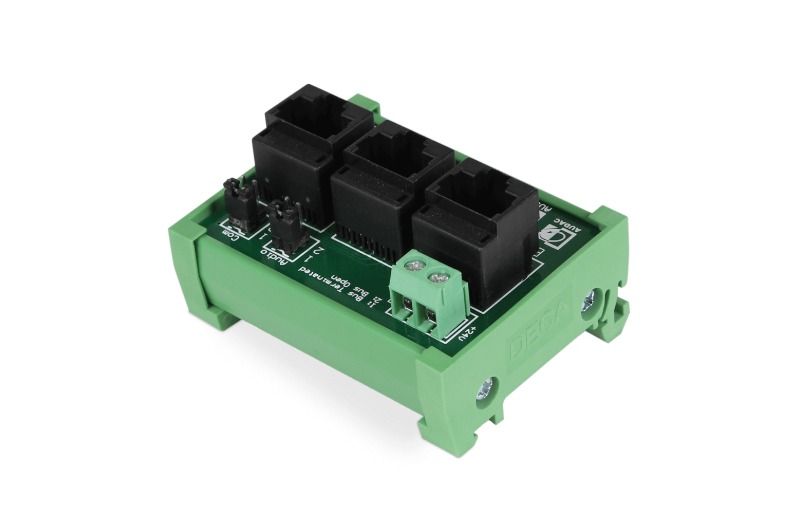

ARJ03P
ARJ03P
Bağlantı kutusu
ARJ03P, RJ45 konektörleri kullanılarak bağlanan herhangi bir bükümlü çift tabanlı veri yolunu bağlamak ve bölmek için kullanılabilen bir RJ45 ayırıcı / bağlantı kutusudur. Tipik bir uygulama örneği, birden fazla giriş ve/veya çıkış cihazının bir matris sistemi üzerindeki tek bir çevresel bağlantı noktasına bağlandığı iletişim ve ses aktarım veri yollarının genişletilmesidir. Başka bir tipik örnek, uzun kablo uzunlukları nedeniyle aktarılan besleme voltajı yetersiz hale geldiğinde uzak giriş veya çıkış modülüne güç sağlamak için bir iletişim veriyoluna harici bir güç kaynağının uygulanmasıdır. Gelen ve giden bağlantıları yapmak için 'BUS IN' ve 'BUS OUT' konnektörü olan üç RJ45 konnektörden oluşur; üçüncü konnektör ise uzak giriş veya çıkış modülü için bağlantıya izin verir. Yansımalar olmadan net bir iletişim sağlamak için iletişim (Pin4 ve Pin5) ve ses (Pin7 ve Pin8) çiftlerinin karakteristik empedanslarında (120 Ohm) sonlandırılabileceği iki sonlandırma jumper'ı sağlanmıştır. Veri yoluna harici bir güç kaynağının (+24 V DC) bağlanabileceği bir terminal bloğu konnektörü sağlanmıştır. +24 V DC, RJ45 Pin3 (+) ve Pin6'da (GND) mevcuttur. Kırılmaz plastik muhafaza Mini DIN raylarına kolay montaj sağlar.
