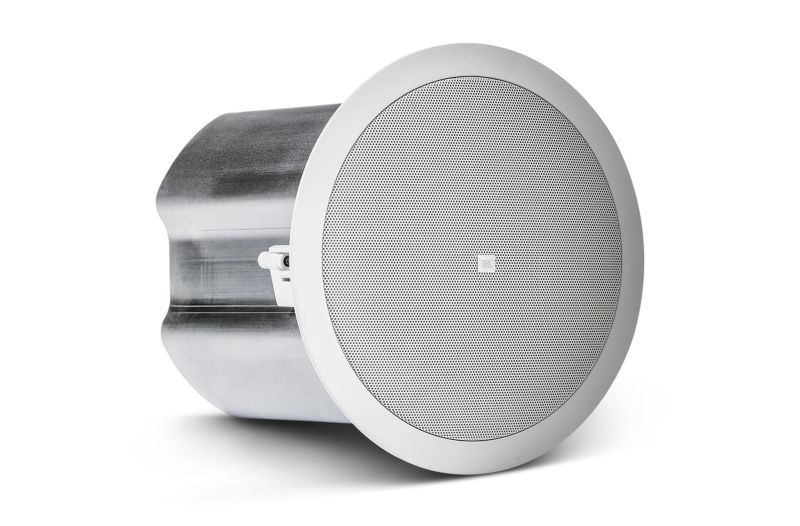

Control 16C-VA

  • Marka : JBL
  • Ürün Kodu : CONTROL 16C-VA

EN54-24 Uygulamaları için İki Yönlü 6,5" Koaksiyel Tavan Hoparlörü
Control 16C-VA, hızlı ve kolay kurulum için entegre bir arka kutuya sahip, UV'ye dayanıklı UL94-V0 ve UL94-5VB yanıcılık sınıfı malzemeden yapılmış havalandırmalı, boyanabilir bir bölmeye monte edilmiş 165 mm (6,5 inç) yüksek teknolojili koni sürücüsü ve 19 mm yumuşak kubbeli sıvı soğutmalı tweeter'dan oluşan tam kapsamlı, EN54-24 sertifikalı bir tavan hoparlörüdür. Hoparlör, müzik kafeleri, iş müzik sistemleri, perakende mağazaları, müzik/çağrı sistemleri, havaalanları, resepsiyon/bekleme odaları, dinlenme salonları, mahkeme salonları, kongre merkezleri, oteller, eğitim tesisleri ve daha fazlası gibi çok çeşitli orta ila yüksek hacimli uygulamalar için mükemmel ses kalitesi sağlayacak şekilde tasarlanmıştır. Hoparlör, hem eksen dışında hem de eksen üzerinde bulunan dinleyiciler için tutarlı ses kalitesi sunar. Bu hoparlör, can güvenliği uygulamaları için EN 54-24 uyumludur.


Özellikler

  • Bileşenler:

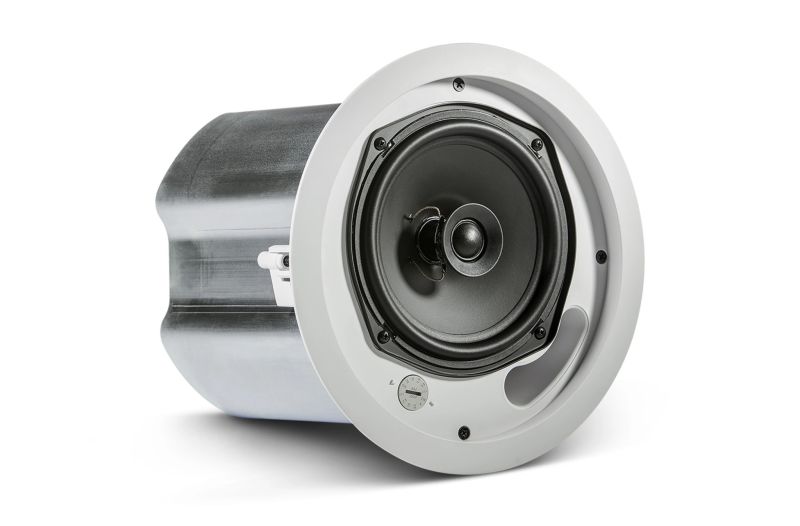

  •  Polipropilen konili ve bütil kauçuk çevreli 165 mm (6,5 inç) yüksek çıkışlı sürücü
  •  19 mm (0,75 inç) yumuşak kubbeli sıvı soğutmalı tweeter
  • EN 54-24 Can Güvenliği Uygulamalarına Uyumlu
  • Hızlı ve kolay kurulum için entegre arka kutu
  • Kombine 70V/100V ve düşük empedanslı doğrudan çalışma
  •  8 nominal ayarda 50 Watt
  •  70V/100V'de 30W çoklu musluk
  • 110° geniş kapsama alanıyla 62 Hz - 20 kHz bant genişliği
  • Yüksek maksimum SPL için yüksek 91 dB hassasiyet

Frequency Range (-10dB) 62 Hz - 20 kHz
Frequency Response (±3 dB) 96 Hz - 15 kHz
Power Rating IEC System Long-Term Ratings (low-Z direct):
100 Watts Continuous Program Power
50 Watts Continuous Pink Noise (200W peak), 100 hrs
Rated Noise Power 30W (30W tap)
Sensitivity 91 dB (1kHz - 16 kHz)
EN54 Sensitivity (@ 4m) 77 dB (per EN54-24 spectrum and measurement conditions at 4 meters).
Coverage Pattern
Frequency (kHz) Horizontal Coverage° Vertical Coverage°
0.5 kHz 175° 174°
1 kHz 154° 157°
2 kHz 148° 149°
4 kHz 70° 72°
Reference Axis Specification and measurement reference is directly on-axis vertically and horizontally, directly below the speaker as speaker it is installed in the horizontal ceiling plane
Directivity Factor (Q) 7.8
Directivity Index (DI) 8.2 dB
Maximum SPL (1m) 108 dB (low-impedance, 116 dB peak)
106 dB (top 70V/100 tap)
EN54: 91 dB (4m, top 70/100V tap)
EN54 Max SPL (@ 4m) 91 dB (per EN54-24 spectrum and measurement conditions, 30W tap, at 4 meters)
Impedance 8 ohms (in direct/bypass 8 ohm setting); EN54 nominal impedance 7 ohms (based on min Z of 5.7 ohms at 11.2 kHz) 3.8W@70V; 7.5W@100V Tap: 1333? 7.5W@70V; 15W@100V Tap: 667? 15W@70V; 30W@100V Tap: 333? 30W@70V; N/C@100V Tap: 166?
Transformer Taps 30W, 15W, 7.5W @ 70V or 100V (plus 3.8W @ 70V only)
Crossover Network 12 dB/oct (2nd order) low-pass to LF driver, 12 dB/oct (2nd order) high-pass to HF driver
Fuse Thermal Fuse, open temperature 152 degrees C, Rating >= 10A @ 250VAC
Drivers LF Driver: 165 mm (6.5 in)
HF Driver: 19 mm (3/4 in)

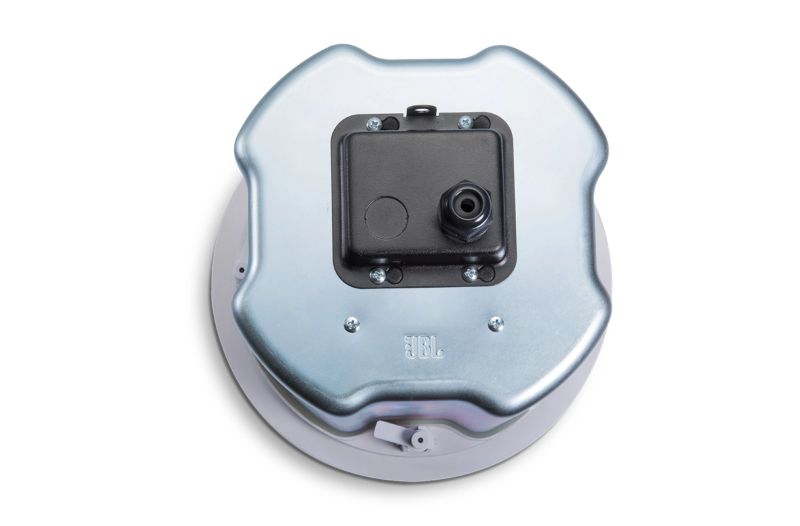

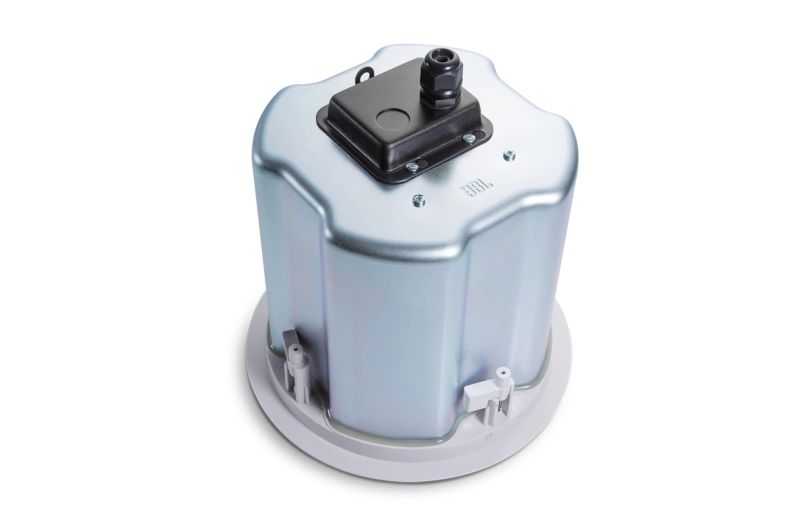

Connections Input +, Input -, Earth (connected to backcan). Ceramic with brass inserts (3.2 mm/0.126 in opening), accommodates 2.5 sq mm / 12 AWG wire.
Gland Nut/Strain Relief Accommodates round jacketed cables 4.0 mm (0.16 in) through 9.0 mm (0.36 in)
Materials ABS baffle with UL94-V0 and UL94-5VB flame class fire rating; Zinc-plated steel backcan
Safety Agency

EN54-24:2008 certified Type A; Transformer UL registered per UL1876
Dimensions 253 mm diameter x 262 mm from back of baffle to back of gland nut (10.0 in diameter x 10.3 in in depth)
Ceiling Cutout Size Circular cutout with 223 mm (8.8 in) diameter (cardboard cutout template included)
Ceiling Thickness Range Up to 38 mm (1.5 in) with stock dog-ears. MTC-TCD thickceiling dog-ears available for up to 60 mm (2.4 in) ceiling thicknesses
Safety Seismic Attachment One point, top surface
Net Weight 3.4 kg (7.4 lbs, one speaker)
Shipping Weight 11.2 kg (24.7 lbs, pair in master carton)
Included Accessories C-ring support backing plate, 2 tile support rails (for 2 ft or 600 mm tile spans; optional MTC-48TR extension available for larger 4 ft or 1200 mm tile spans), cutout template, paint shield, grille
Optional Accessories MTC-16WG high humidity grille MTC-26NC new construction bracket MTC-26MR mud-ring construction bracket MTC-TCD thick-ceiling dog-ears for ceiling thicknesses up to 60 mm (2.4 in, ordering one set = 24 dogears for 6 speakers) MTC-48TR tile rail for 1200 mm (4 ft) tile spans
Input Connectors Ceramic block with brass inserts
Color White
Backcan formed steel (integrated backcan)
Plenum Usage Yes, backcan included
