SQM14Y24.100

  • Marka : KLOTZ
  • Ürün Kodu :

SQM14Y24

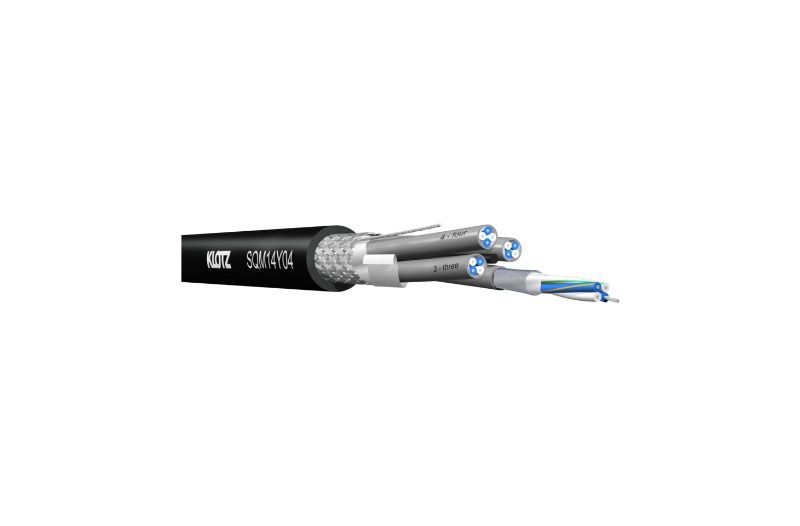

StarQuad pro ses çok çekirdekli 24x 4x 0,15 mm² - PVC

Özellikler

  • 0,15 mm² iletken kesiti (AWG 26)
  • dörtlü bağlantı: 2x 0,30 mm² (AWG 22)
  • çok yoğun kalaylı bakır spiral kalkan
  • son derece esnek
  • mobil düşük gürültülü çok çekirdekli
  • ¹ dörtlü bağlantı: çapraz olarak zıt iki iletken bir iletkene bağlanır
  • ² çapraz olarak zıt iki iletkenin her çifti bir iletim yolu oluşturur

design
cond. construction stranded tinned copper, 19x 0.10 mm
cond. cross section 0.15 mm²
insulation polyethylene (PE)
core arrangement 4 cores twisted to a star quad
drain wire stranded tinned copper, 7x 0.20 mm
shielding tinned copper spiral shield, >95% coverage
element jacket PVC, grey, numbered
overall shield tinned copper braid, >85% coverage
outer jacket PVC
mechanical & thermal characteristics
operating temperature -25°C / +70°C
min. bending radius
installed 5x overall diameter
mobile use 10x overall diameter
flame retardancy acc. to IEC 60332-1 and VDE 0482 part 265-2-1
electric
conductor resistance 116 Ohm/km
shield resistance 28 Ohm/km
capacitance
cond./cond.¹ 150 pF/m
cond./shield¹ 200 pF/m
cond./cond.² 60 pF/m
cond./shield² 110 pF/m
characteristic impedance¹ 40 Ohm
characteristic impedance² 110 Ohm
