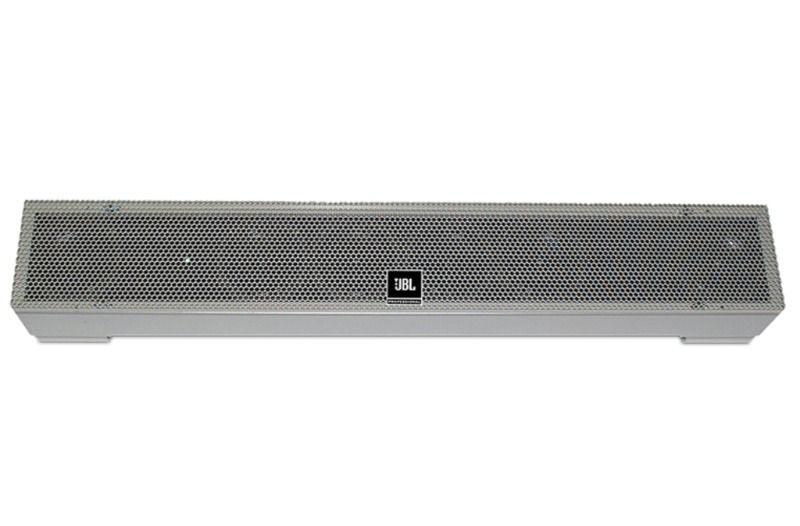

ADC-H90 Mark II

  • Marka : JBL
  • Ürün Kodu :

JBL Intellivox ADC-H90 Mark II, dinleme alanı dışındaki geniş bant genişliğine yayılmayı en aza indirmek için platformlarda ve yüksek tavanlı koridorlarda kullanılmak üzere tasarlanmıştır. Kesin olarak tanımlanmış yatay dağılım, akustik sinyali dinleyici alanına yönlendirirken bu bölgenin dışındaki rahatsızlığı da en aza indirir.
Bu, örneğin açık platformlu tren istasyonları gibi çevredeki alanlarda dinleme konforunu önemli ölçüde artırır.

Kolon yatay olarak monte edilecek şekilde tasarlanmıştır ve istenilen atışa göre mekanik olarak yönlendirilebilmektedir.

Intellivox ADC-H90 Mark II, 10-15 m'ye kadar mesafeleri eşit şekilde kat edecek şekilde tasarlanmıştır. 130° sabit dikey dağılıma ve 30° yatay açılma açısına sahiptir. Yatay ışının odak noktası 15m'dir.

Bu hoparlör, can güvenliği uygulamaları için EN 54-24 uyumludur.

Uygulamalar

Tren İstasyonu Platformları

Uzun, yüksek tavanlı koridorlar

Terminaller

EN 54-24 Ağırlama, büyük mekan ve diğer pazarların ihtiyaçlarına hizmet edecek can güvenliği uygulamalarıyla uyumludur

Frequency Range 260 - 11k Hz (+/-3dB) 150 - 14k Hz (-10 dB)
Sensitivity (1 W / 4 m) 79 dBSPL
Maximum SPL (100 W / 4 m) 99 dBSPL
Coverage Angle Vertical: 130º, Horizontal: 40º, Steering Angle: Horizontal 0º, Typical Throw: 15 m
Rated Impedence (100 W tap) 100 Ohm
Rated Impedence (50 W tap) 200 Ohm
Rated Impedence (25 W tap) 400 Ohm
Rated Noise Power 100 Wrms(100 W tap)
Rated Noise Voltage 100 Vrms
Control switches (Tap setting) 100 W / 50 W / 25 W
Control switches (Highpass filter) HPF active / Flat
Control switches (Correction EQ) EQ active / Flat
Pilot tone detection (Indicator) Green LED on front
Pilot tone detection (Frequency range) 20k - 23k Hz
Pilot tone detection (Minimum level) 6 Vrms
Suggested amplifiers JBL 100 V IndustryAmp series
Material Steel, powder coated
Mounting Points 4 x M5 left and 4 x M5 right
Dimensions (H x W x D) 134 x 865 x 92 mm (5.3" x 34.1" x 3.6")
Standard Colours (Enclosure and grill) RAL 9007 (grey) or RAL 9010 (white)
Standard Colours (Speaker baffle) RAL 9011 (black)
Weight 10 kg (22 lbs)
Impedance 100 W tap : 100 Ohm
50 W tap : 200 Ohm
25 W tap : 400 Ohm
Drivers 6 x 4" full range
Transformer Taps 100 W, 50 W, 25 W (100v only)
Enclosure Steel, powder coated
Outdoor Capability EN 54-24 Type B (outdoor)
Color Enclosure and grill : RAL 9007 (grey), applies to part number 576126 : RAL 9010 (white), applies to part number 577126 : Custom color, applies to part number 577136
Speaker baffle : RAL 9011 (black), applies to all part numbers
Optional Accessories Multiple optional accessories available. Please see spec sheet or your local dealer for more info.
Maximum SPL (1m) 92 dBSPL (100 W tap / HPF flat / EQ flat)
89 dBSPL (100 W tap / HPF active / EQ active)
