COL800

  • Marka : JBL
  • Ürün Kodu :

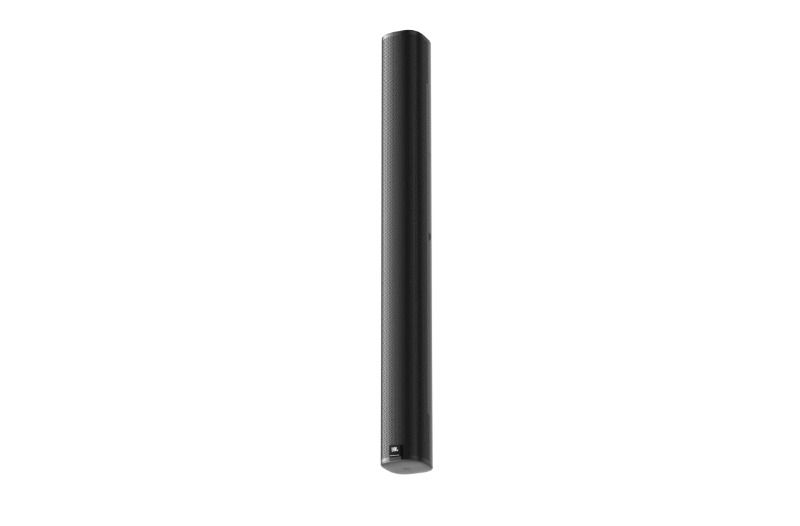

JBL COL800, geniş yatay ve dar dikey kapsama alanı sağlayan, hedefe yönelik yerleşik 10° aşağı eğime sahip, çoğu dinleme alanı için optimum kapsama alanı sağlayan ve hoparlörün duvara düz olarak monte edilmesine olanak tanıyan zarif, 32 inç (800 mm) ince sütunlu bir hoparlördür. Endüstriyel tasarım mükemmelliği alanında uluslararası tasarım ödüllerinin sahibi olan ince, kompakt tasarım, neredeyse her türlü mimari dekoru tamamlar.
Şık tasarım ve olağanüstü performans özelliklerinin birleşimi, COL800'ü konferans/toplantı odaları, konferans salonları, perakende mağazalar, yolcu salonları, geçiş alanları, dolgu uygulamaları, video için ses ve ince, kompakt tasarım ve yüksek performansın istendiği diğer uygulamalar gibi çok çeşitli uygulamalar için ideal kılar.

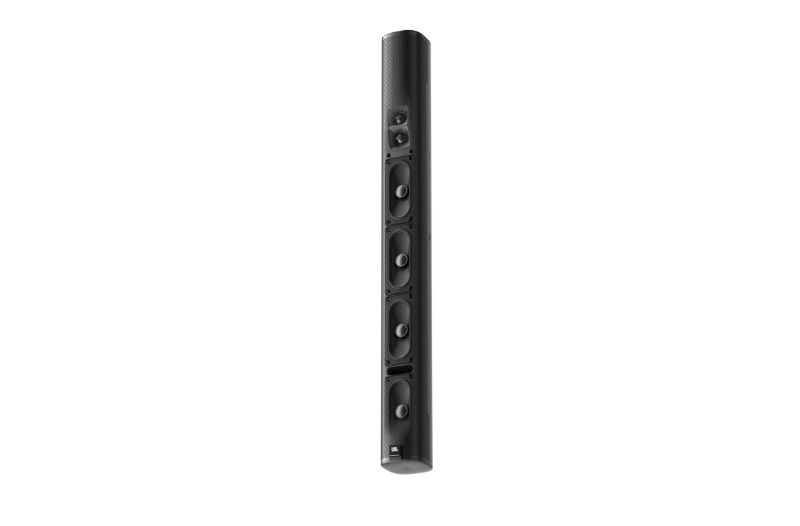

Dört adet 5 inç x 2,25 inç yarış pisti woofer'ı, sütun form faktöründe maksimum yayılma alanı sağlar. Dinleme alanının daha az engellenmesi için dizinin üst kısmına çift tweeter yerleştirilmiştir ve 10° aşağı açıyla hedeflenerek kabin duvara düz olsa bile aşağı eğimli kapsama hedefine olanak sağlar. 3,7 inçlik (93 mm) sığ kabin derinliği, kabinin arkası duvara aynı hizada olacak şekilde kurulduğunda ADA (Engelli Amerikalılar Yasası) projelerine uygundur.

60 watt'lık çoklu kademe transformatörü, 70 V veya 100 V dağıtılmış hoparlör hatlarında kullanıma izin verirken, hoparlör, 150 W sürekli güç kullanımıyla (600 W tepe, 2 saat) doğrudan 8 ohm çalışma için değiştirilebilir. 85 Hz ila 20 kHz frekans aralığı, müzik veya konuşma için temiz ve net ses sağlar.

Çok yönlü kurulum, üst ve alt panellere (yatay pan hedefleme için) veya sol ve sağ yan panellere monte edilebilen, birlikte verilen iki L braketi ile sağlanır. Her iki konum da duvara yakın kuruluma olanak tanır. Ek olarak, kabin hedeflemesine 10°'ye kadar aşağı eğim eklemek için düşük profilli bir döner (pan) / eğimli duvar braketi de dahildir (hoparlör duvara düz monte edildiğinde yerleşik 10° aşağı eğim amacına ek olarak).

COL800, toz veya su girişine karşı koruma için IP54 derecesine (IEC60529 uyarınca) sahiptir. Sürücüler su ile arıtılmıştır, ızgarada su desteği vardır ve giriş terminallerini korumak için bir kapak dahildir. Siyah (JBL-COL800-BK) veya beyaz (JBL-COL800-WH) renkleri mevcuttur.

Özellikler

  • Dört adet 5 inç x 2,25 inç (125 x 55 mm) yarış pisti woofer'ı ve iki adet 0,8 inç (20 mm) tweeter
  • 32 inç yüksekliğinde ve sığ 3,7 inç (93 mm) kabin derinliğiyle
  • Geniş 160° yatay ve odaklanmış 60° dikey kapsama alanı
  • Kabinin fiziksel olarak aşağı eğilmesine gerek kalmadan çoğu dinleme alanını kapsamayı amaçlayan dağılıma yönelik 10° aşağı eğim
  • 150W sürekli pembe gürültü güç kullanımı (600W tepe noktası)
  • 85 Hz - 20 kHz frekans aralığı
  • Dahili 60W 70V/100V çoklu kademe trafosu ve 8 ohm doğrudan giriş
  • 116 dB tepe SPL (110 dB sürekli), 2 saat
  • Dinleme alanının engelsiz kapsaması için sütunun üst kısmına yakın çift tweeter'lar
  • Çok yönlü montaj braketleri dahildir - hem duvara yakın L braketleri hem de düşük profilli döner (pan)/eğimli duvar braketi

Frequency Range (-10 dB)¹ 85 Hz - 20 kHz
Frequency Response (+/-3 dB) 125 Hz - 18 kHz
Power Rating (8 Ohm setting)2 300W Continuous Program (2 hrs)
150W (600W peak) Continuous Pink Noise (2 hrs)
100W (400W peak) Continuous Pink Noise (100 hrs)
Sensitivity (2.83V @ 1m) 88 dB
Coverage Pattern Vertical 60° [1 kHz-4 kHz average]; 10° down-tilt to vertical aiming axis for +20°/-40° coverage in relation to physical cabinet aim
Horizontal 160° [1 kHz - 4 kHz average]
Directivity (Q) 8.1
Directivity Index (DI) 9.1 dB
Rated Maximum SPL 110 dB Continuous (116 dB peak) @ 1m
Nominal Impedance 8 Ohm (in Thru/direct mode)
Minimum Impedance 7.7 Ohm@ 290 Hz
Transformer Taps 60W, 30W, 15W @ both 70V & 100V (plus 7.5W @ 70V), and 8 Ohm thru, selectable via switch
Transformer Insertion Loss Less than 1 dB for all taps
Maximum Input Voltage 33 V RMS (2 hrs), 66 V peak
Recommended Protective High-Pass 75 Hz for 8 Ohm operation; 60 Hz for all transformer tap settings (60W, 30W, 15W and 7.5W).
Drivers Four 125 x 55 mm (5 x 2.25 in.) racetrack LF drivers
Two 20 mm (0.8 in.) tweeters (tweeters located at top of array for better coverage of listening space)
Enclosure Material PC + ABS, UL94-V0 flammability rating
Grille Plated SPCC with polyester powder coat finish
Agency Ratings Transformer UL recognized. RoHS, REACH compliance. LVD for CE.
Environmental Rating IP-54 rated per IEC60529, dust and water protected when installed with included rain cover for input terminal compartment and no physical up-tilt cabinet aiming. UV resistant. [Cycle 1 per ISO 4892.3-2006]
Terminals 4-pin Euroblock connection for bare wire, accepts 24 to 14 AWG gauge wire (0.25 to 2.5 sq mm). Rain cover allows for one or two 2-wire cables, with max cable jacket diameter of 8 mm (0.3 in)
Insert Points Back Panel: 2 threaded insert points for WALL BRACKET, attaches via included M6 x 20 mm bolts, flat washers, & lock washers; plus 1 threaded insert point for secondary safety cable, M6 threaded x 20 mm deep.
Top & Bottom Caps 1 threaded insert point on each cap (top & bottom, 2 insert points total) for L-BRACKET; attaches via included M6 x 28 mm bolts, flat washers, and lock washers. (Remove silicon caps over insert points AND remove pre-installed bolts holding end cap in place.)[Note: For installer-specified attachment to these threaded insert points (without L-bracket), insert is M6 x 28 mm deep.]
Side Panels 1 threaded insert point on each side (left and right, for 2 insert points total) for L-BRACKET; attaches via included M6 x 28 mm bolts, flat washers, and lock washers. (Remove silicon caps over insert points) [Note: For installer-specified attachment to these threaded insert points (without L-bracket), insert is M6 x 22 mm deep.]
Mounting Multiple mounting methods (see Installation Guide for more details):

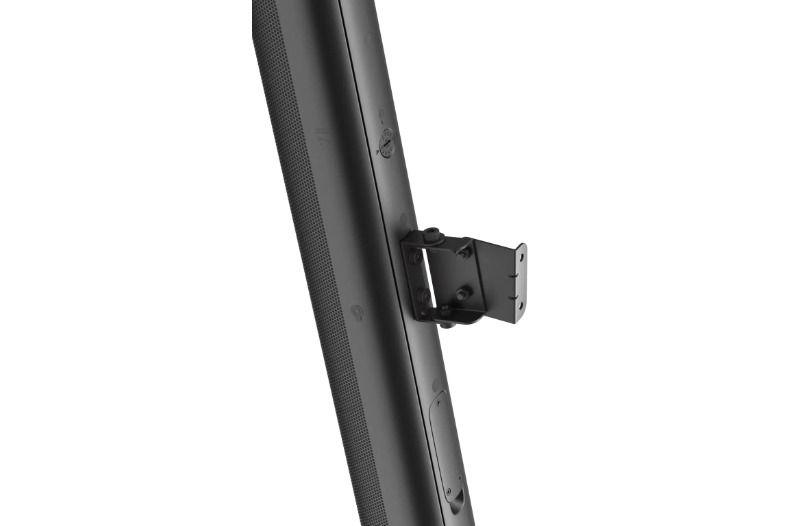

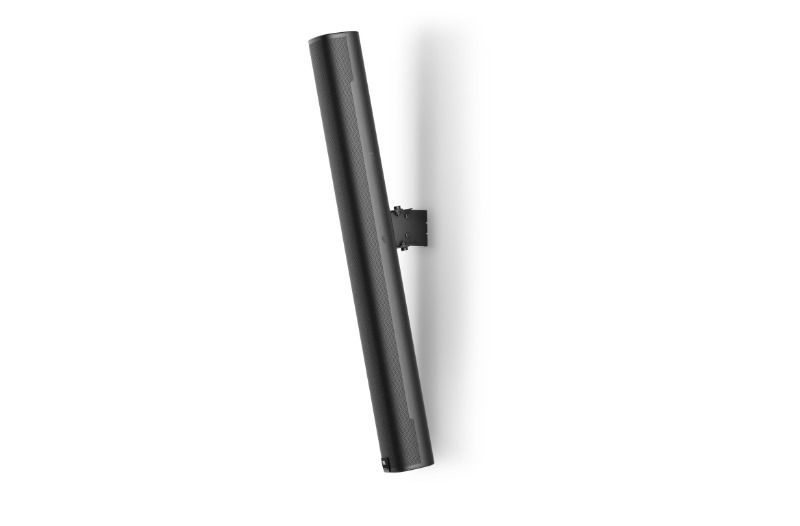

a) Included Swivel (Pan) / Tilt WALL BRACKET provides continuously variable ±95° degree Horizontal left-right swivel (pan) aiming (at 0° down-tilt); continuously adjustable +0°/-10° Vertical tilt (when no interference to wall). WALL and SPEAKER sections of WALL BRACKET ASSEMBLY attached together via included M6 x 12 mm bolts, flat washers, and lock washers.

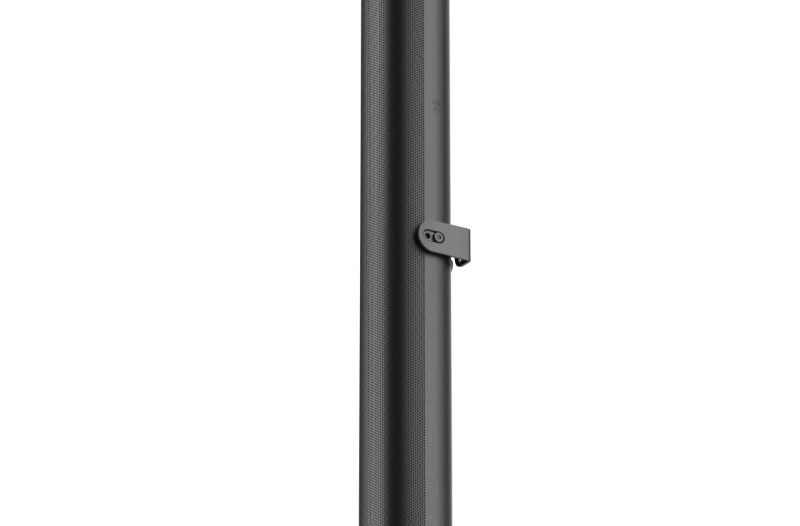

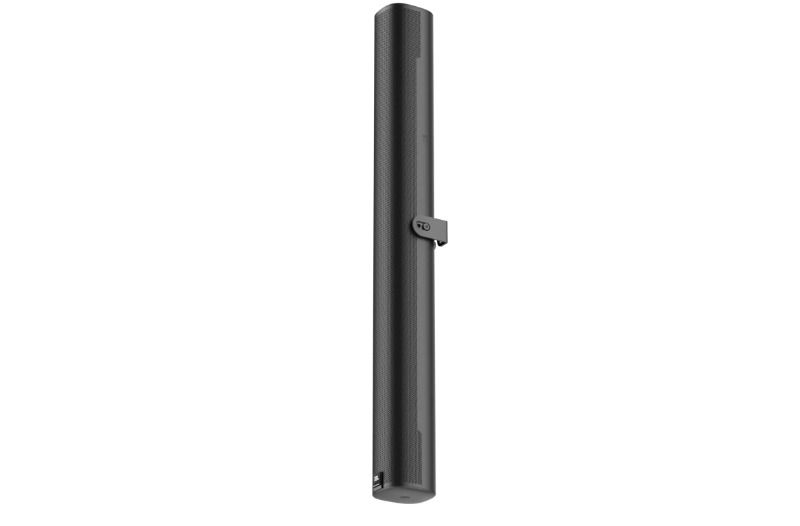

b) Two included L-brackets that can be positioned on either top & bottom insert points or side-side insert points.
c) Top, bottom, and 2 side threaded insert points can be interfaced by installer for installer-supplied mounting methods. Installer responsible for safety of mounting method.
Dimensions (H x W x D) 800 x 102 x 93 mm (31.5 x 4.1 x 3.7 inches)
Net Weight 5.2 kg (11.5 lbs) each
Shipping Weight 6.4 kg (14.0 lbs) each (packed 1 speaker per carton)
Included Accessories Low-profile SWIVEL (PAN) / TILT WALL BRACKET; 2 x L-BRACKETS that can be positioned on top/bottom or side/side insert points.
SKU Numbers and Colors JBL-COL800-BK (black, RAL9004), JBL-COL800-WH (white, RAL9016)
