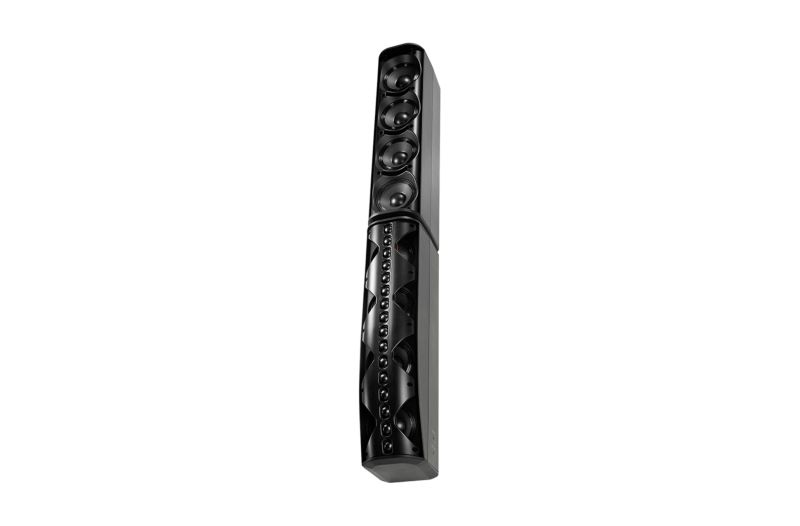

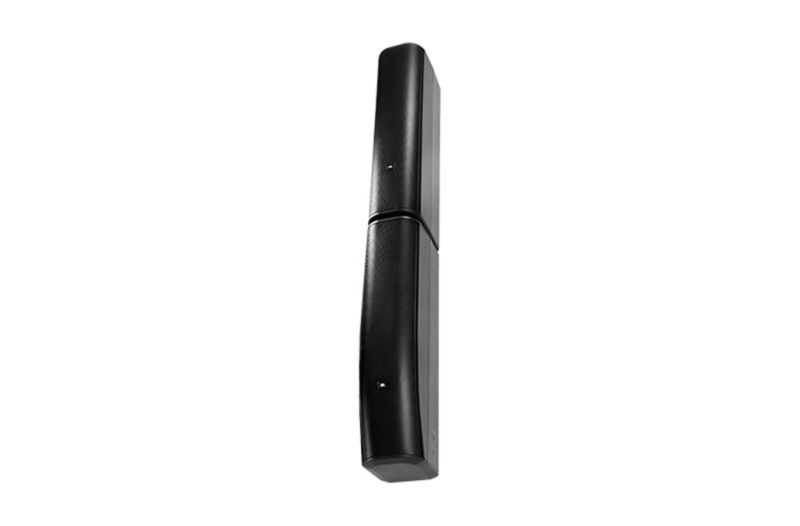

CBT 70J-1 + 70JE-1 System

  • Marka : JBL
  • Ürün Kodu :

CBT 70J-1 Line Array Sütun Hoparlörü için Amaca Yönelik Tasarlanmış Uzantı. Daha güçlü ızgarayla.
CBT 70J-1 hat dizisi sütun hoparlörüne bağlandığında, CBT 70JE-1 Uzantısı genişletilmiş bas tepkisi, genişletilmiş model kontrolü ve artırılmış ses çıkış seviyeleri sağlar. Kombine dizi sistemi, pasif sütun hoparlörlerinde tipik olan dar dikey ışınlama ve kapsama alanı dışı loblama olmadan üstün, tutarlı dikey kapsama sağlamak için karmaşık analog hüzme oluşturma ve genlik daralmasını kullanan, desen kontrolü tutarlılığında bir devrimi temsil eden Sabit Hüzme Genişliği Teknolojisini sağlar.

Özellikler

  • Bileşenler: Dört adet 125 mm (5 inç) yüksek güçlü LF sürücüsü (70JE-1)
  • 500 Watt güç kullanımı (70JE-1)
  • CBT 70J-1 (70JE-1) ile birleştirmek için yerleşik amaca yönelik tasarlanmış çapraz ağ
  • Bağlayıcı plaka dahil (70JE-1)
  • Genişletilmiş model kontrolü (± 20° kontrolü için 400 Hz'ye, önemli ölçüde eksen dışı iptal için 200 Hz'ye)
  • 45 Hz'ye kadar genişletilmiş bas tepkisi.
  • Bileşenler: On altı adet 25 mm (1 inç) yumuşak kubbe tweeter ve sekiz adet 125 mm (5 inç) yüksek güçlü LF sürücüsü.
  • Patent bekleyen Sabit Hüzme Genişliği Teknolojisi, en yüksek frekanslara kadar sabit yönlendirme sağlar ve kapsama alanı dışı loblamayı azaltır.
  • Dikey desen kapsamı, orta mesafeli kapsama alanı için 45° ve orta mesafeli kapsama alanı için 25° arasında değiştirilebilir
  • uzun atış uygulamaları.
  • Değiştirilebilir seslendirme, müzik modunda düz yanıt veya konuşma modunda orta aralıkta varlık zirvesi sağlar.
  • Bağlayıcı plaka ve duvar döner (tava)/eğim braketi dahil (arka ekleme noktası modeli standarda uygundur)
  • üçüncü taraf parantezleri)

Drivers Eight (8) 130 mm (5 in) LF drivers Sixteen (16) 25 mm (1 in) HF drivers
Frequency Range (-10dB) 45 Hz - 20 kHz
Coverage Angle Vertical: Switchable, Narrow Mode: 25° (±10°), Broad Mode: 45° (±10°), Horizontal: 150° (±20°)
Sensitivity Narrow: (speech mode) 98 dB @ 2.83V, 95 dB @ 2.0V (150 Hz - 8 kHz) (music mode) 94 dB @ 2.83V, 91 dB @ 2.0V (80 Hz - 18 kHz) Broad: (speech mode) 97 dB @ 2.83V, 94 dB @ 2.0V (100 - 8 kHz) (music mode) 93 dB @ 2.83V, 90 dB @ 2.0V (70 Hz - 18 kHz)
Impedance 4 ohms
Power Rating 1000 W (4000 W peak), 2 hrs 700 W (2800 W peak), 100 hrs
Maximum SPL (1m) Narrow: (speech mode) 125 dB cont ave (131 peak) (music mode) 121 dB cont ave (127 peak) Broad: (speech mode) 124 dB cont ave (130 peak) (music mode) 120 dB cont ave (126 peak)
Low Frequency Drivers 8 pcs, 130 mm (5 in) drivers, dual magnet neodymium, 38 mm (1.5 in) voice coil, damped blended textile surround, coated diaphragm for moisture, UV and salt resistance, shielded.
High Frequency Drivers 16 pcs, 25 mm (1 in) drivers, dual magnet neodymium, encased magnet and coated diaphragm for moisture, UV and salt resistance, shielded.
Enclosure Fiberglass-reinforced ABS cabinet, painted aluminum grille.
Outdoor Capability IP-55 rated, per IEC529, when installed with optional MTC-PC2 panel cover. UV, moisture and 200-hr ASTM G85 acid-air/salt-spray resistant.

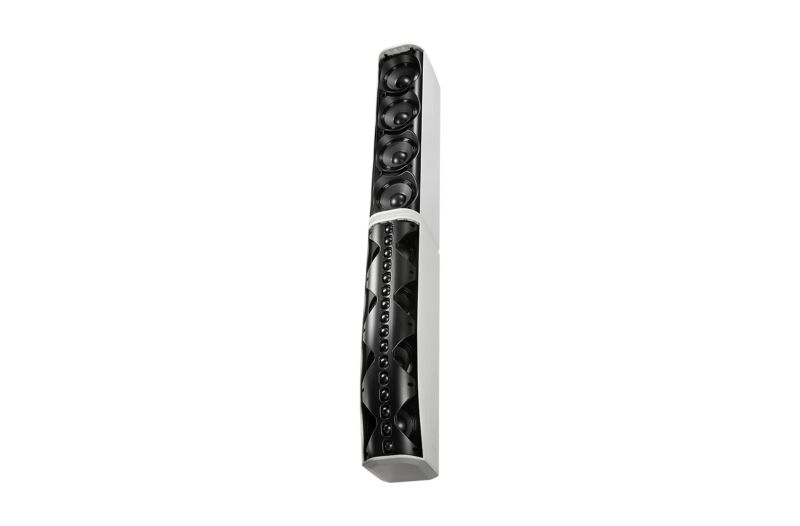

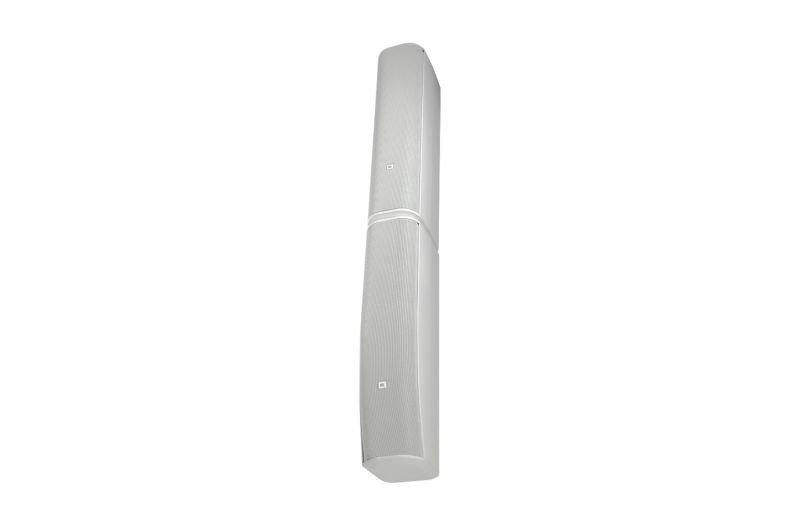

Color Black or white (-WH)
Insert Points 20 insert points total, 8 utilized for coupler plate, M6 (16 mm deep) on back panel
Mounting Coupler plate joins the CBT70J-1 and 70JE-1 end-to-end. Threaded points on coupler plate accepts OmniMount 60.0 Series and 120.0 Series compatible wall-mount brackets, as well as points for the swivel (pan)/tilt wall bracket that is included with CBT 70J-1. Twelve (12) additional M6 mounting points accept forged shoulder steel eyebolts or swivel clips for suspension.
Dimensions (H x W x D) 1388 x 170 x 237 mm(54.8 x 6.7 x 9.3 in)
Net Weight 20.4 kg (45 lb)
Included Accessories Coupler plate (included with 70JE-1) Swivel (pan) / tilt wall bracket (included with 70J-1)
Optional Accessories MTC-PC2 terminal panel cover MTC-CBT-SMB1 Stand-Mount Bracket for use with 35 mm heavy duty speaker stand (must be heavy-duty stand for stability with this array) MTC-CBT-FM2 flush-mount low-profile wall-mount bracket
Components - 70JE-1 Four (4) 130 mm (5 in) LF drivers
Frequency Range (-10 dB) - 70JE-1 45 Hz - 700 Hz
Sensitivity (2.83V @ 1m) - 70JE-1 90 dB full space, 96 dB half-space (65 Hz - 300 Hz)
Nominal Impedance - 70JE-1 8 ohms
Power Capacity - 70JE-1 500 W (2000 W peak), 2 hrs 350 W (1400 W peak), 100 hrs
Max SPL - 70JE-1 117 dB
Net Weight - 70JE-1 8.2 kg (18 lb)
