ELP CL

Marka : MARTIN
Ürün Kodu : ELP CL

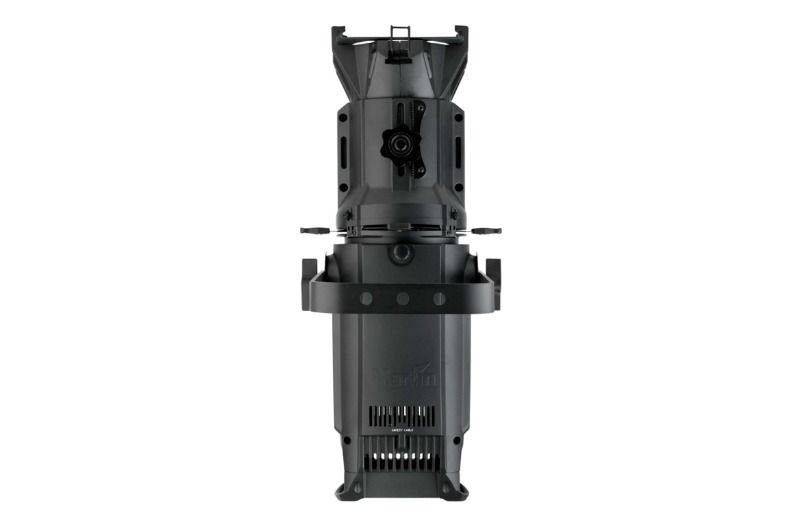

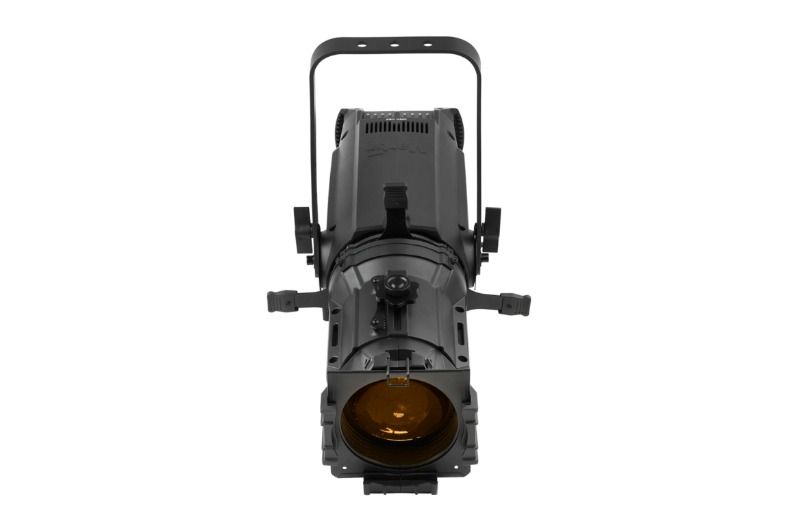

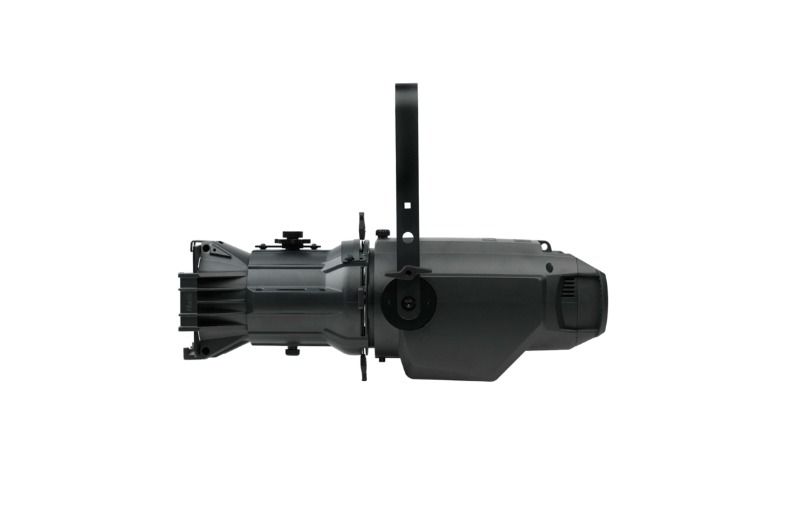

ELP CL

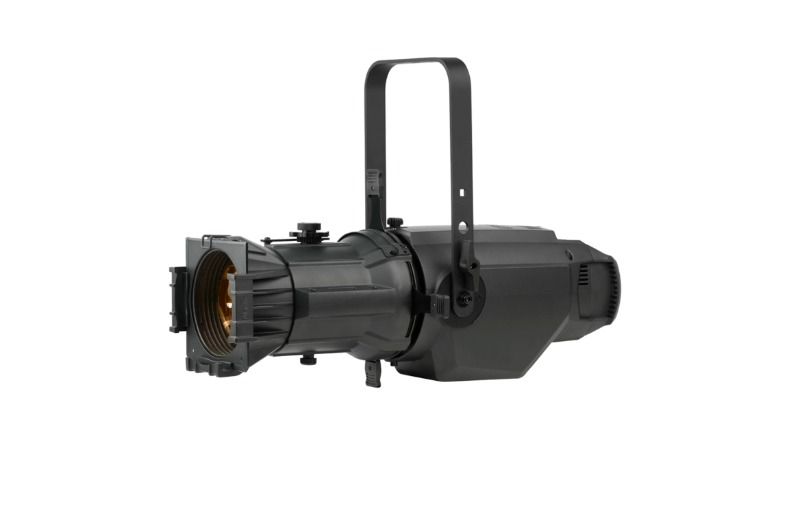

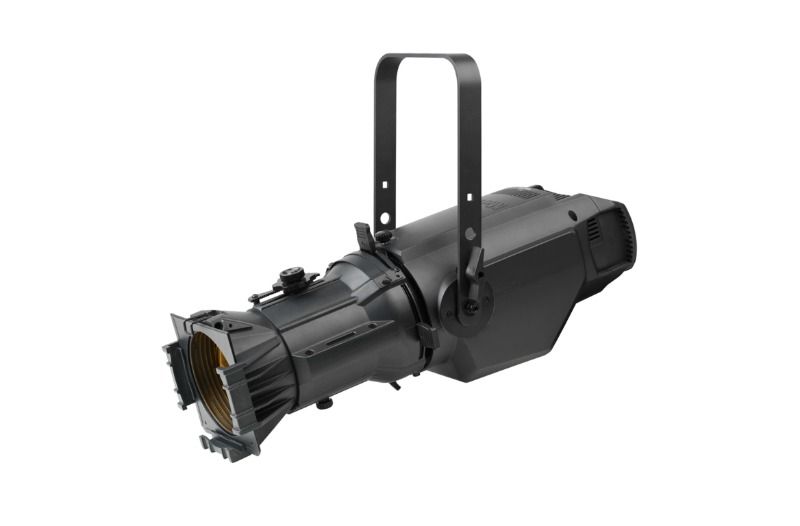

Tam renkli LED elipsoidal profil

Martin ELP CL (Renkli) LED elipsoid armatürler, Martin'den beklediğiniz sınıfında lider parlaklık, çıktı ve canlı renksel geriverimi sunar. Ergonomik Danimarka mühendisliği, sektörde bir ilk olan yüksek verimli dişli tabanlı İnce Odaklamayı da içeren aydınlatma işlevselliğinde ilerlemeler sunuyor; ve kendisine veri akışı olmadan fikstürün odaklanmasını sağlayan Hızlı Odaklama. ELP aynı zamanda endüstri standardı renk filtreleriyle eşleşen 4 seçilebilir eğri ve 26 renk ön ayarıyla 16 bit karartma sunar. ELP armatürleri, 19, 26, 36 ve 50 derecelik ışın açılarında dört Martin lens tüpünden biriyle yapılandırılabilir ve aydınlatma tasarımı ve envanter yönetiminde esneklik için jel çerçeveler ve gobolar dahil olmak üzere çok çeşitli aksesuarlarla birlikte üçüncü taraf lens tüpleriyle uyumludur.

Üstün çıktı, optik ve renksel geriverim, benzersiz kullanım kolaylığı ve rahatlıkla bir araya gelerek Martin ELP CL'yi kendi sınıfında lider Renkli LED elipsoidal armatür haline getiriyor. ELP Yakınlaştırma Lensleri, siyah veya beyaz gövdede 15-30 derece ve 25-50 derece ışın aralıklarında mevcut iki endüstri standardı ışın aralığı ve iki gövde renk seçeneğiyle serinin çok yönlülüğünü genişletir.

Martin, mümkün olan en yüksek performans için resmi Martin markalı ELP aksesuarlarının kullanılmasını önerir. Üçüncü taraf aksesuarlarla uyumluluğu sağlamaya çalışsak da en iyi performansı garanti edemeyiz ve kullanıcının satın almadan önce böyle bir aksesuarı değerlendirmesini tavsiye ederiz.

Özellikler

6.900 lümenlik etkileyici ışık çıkışı değeri (Yüksek Çıkış modunda).
90'lık üstün CRI derecesi (Yüksek Kalite modunda).

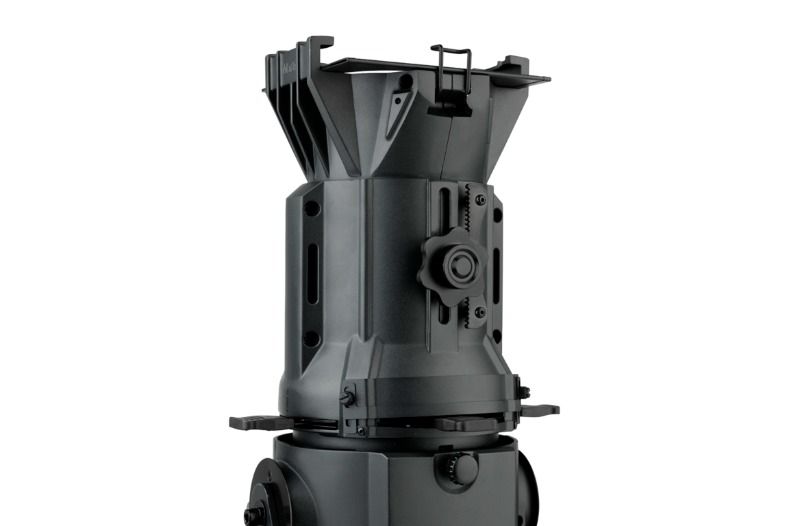

Devrim niteliğinde odaklama ve işlevsellik; sektörün ilk dişli odaklı İnce Odaklaması, veri içermeyen odaklama için Hızlı Odaklama ve daha fazlası.
Evrensel aksesuarlarla uyumludur; mevcut lens tüplerini, jel çerçevelerini, gobo tutucularını ve döndürücüleri kullanın
15-30 derece ve 25-50 derece ışın Yakınlaştırma lensleri siyah beyaz olarak mevcuttur
Danimarka'da geliştirilen gelişmiş optikler
RGBAL Luxeon Rebel LED motoru canlı, doygun renkler sunar
26 renk ön ayarı, endüstri standardı filtrelerle eşleşir
4 seçilebilir karartma eğrisiyle 16 bit karartma
Titreşimsiz çalışma
5 pinli DMX/RDM ve Neutrik True1 In/Thru bağlantısı

Physical
Length	648 mm (25.5 in.)
Width	259 mm (10.2 in.)
Height	254 mm (10 in.), 427 mm (16.8 in.) with bracket
Weight	7.7 kg (17 lbs) body only
Dynamic Effects
Color mixing	RGBLA
Color Temperature Range	2000-10000K
Color selection	26 color presets
Electronic dimming	0-100%, Four dimming curve options
Strobe and pulse effects	Variable speed and action, random strobe
Electronic shutter effect	Instant open and blackout
Control and Programming
Control options	DMX, stand-alone

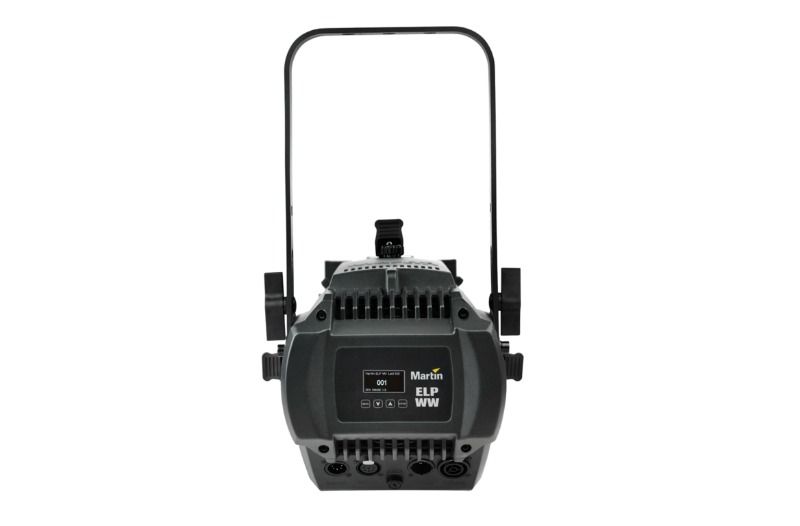

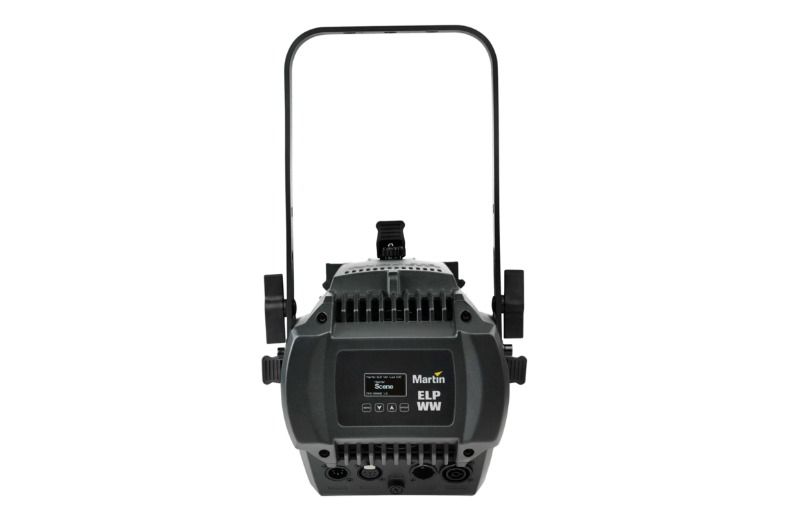

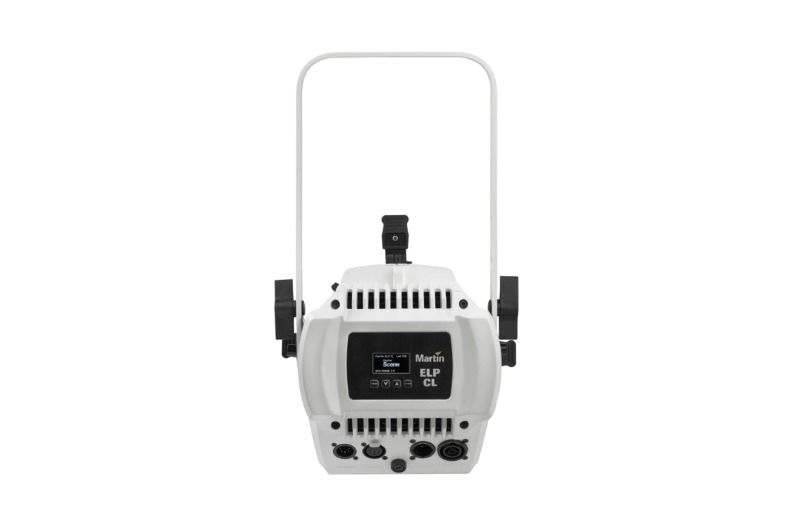

Setting and addressing	Control panel with OLED display or via RDM
16-bit control	Intensity, CTC, RGBLA
DMX channels	1/10/17
PWM	600-2400 Hz
Standalone programming	Control panel with OLED display
DMX compliance	USITT DMX512-A
RDM compliance	ANSI/ESTA E1.20
Transceiver	Opto-isolated RS-485
Optics
Light source	91 X RGBAL Luxeon Rebel LEDs (19 Red, 24 Green, 12 Blue, 24 Lime, 12 Amber)
Minimum LED lifetime	30,000 hours (to >70% luminous output)*
Color temperature	2000-10000K
Lens tube options	19°, 26°, 36°, 50°
Zoom Lens Tube Options	15-30° and 25-50°
Binning	Tight color and flux binning
Calibration	White Point Color Calibration
*Figure obtained under manufacturer's test conditions
Photometric Data
Light engine luminous output	20,000 lumens High Output Mode Fixture luminous output: 6,900 lumens CRI (Color Rendering Index): >85 CQS (Color Quality Scale): >90 TM-30 Rf (IES TM-30-15 Fidelity Index): >84 TM-30 Rg (IES TM-30-15 Gamut Index): >111 TLCI (Television Lighting Consistency Index): >85 CCT: 5500 K (+/- 250 K) High Quality Mode Fixture luminous output: 5,900 lumens CRI (Color Rendering Index): >90 CQS (Color Quality Scale): >87 TM-30 Rf (IES TM-30-15 Fidelity Index): >84 TM-30 Rg (IES TM-30-15 Gamut Index): >106 TLCI (Television Lighting Consistency Index): >87 CCT: 6000 K (+/- 250 K) * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.
Light engine luminous output	20,000 lumens
Fixture luminous output	6,900 lumens
CRI (Color Rendering Index)	>85
CQS (Color Quality Scale)	>90
TM-30 Rf (IES TM-30-15 Fidelity Index)	>84
TM-30 Rg (IES TM-30-15 Gamut Index)	>111
TLCI (Television Lighting Consistency Index)	>85
CCT	5500 K (+/- 250 K)
Fixture luminous output	5,900 lumens
CRI (Color Rendering Index)	>90
CQS (Color Quality Scale)	>87
TM-30 Rf (IES TM-30-15 Fidelity Index)	>84
TM-30 Rg (IES TM-30-15 Gamut Index)	>106
TLCI (Television Lighting Consistency Index)	>87
CCT	6000 K (+/- 250 K)
Construction
Housing	Die-cast aluminum

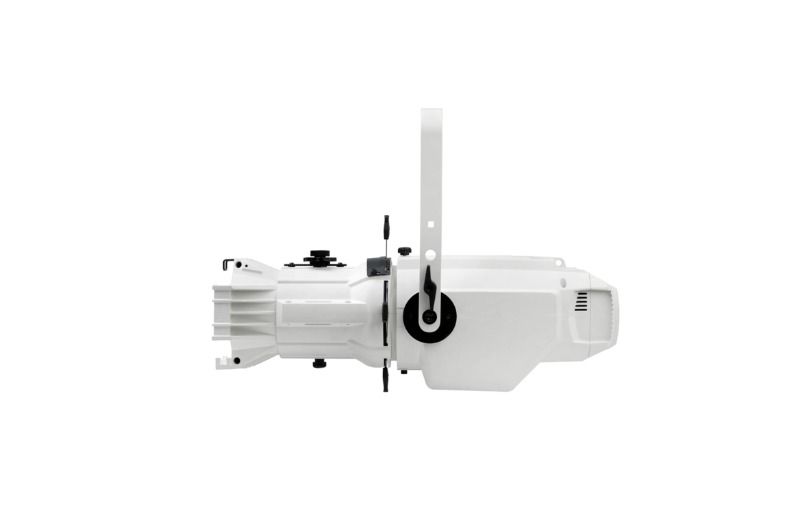

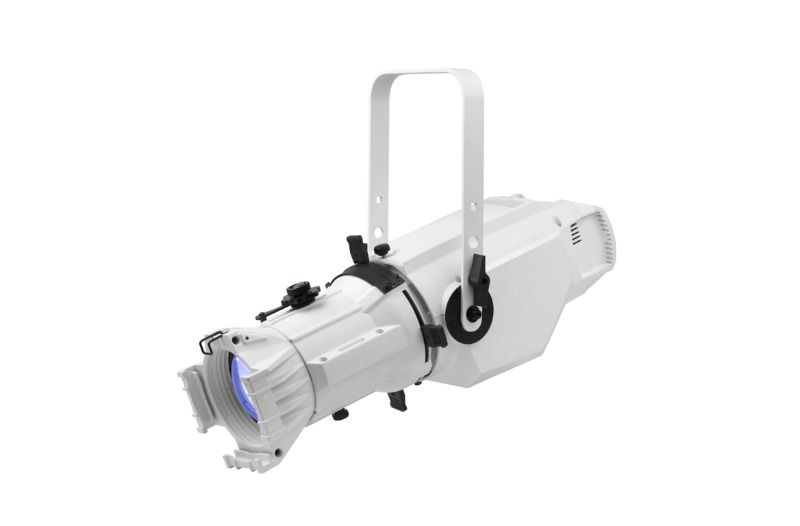

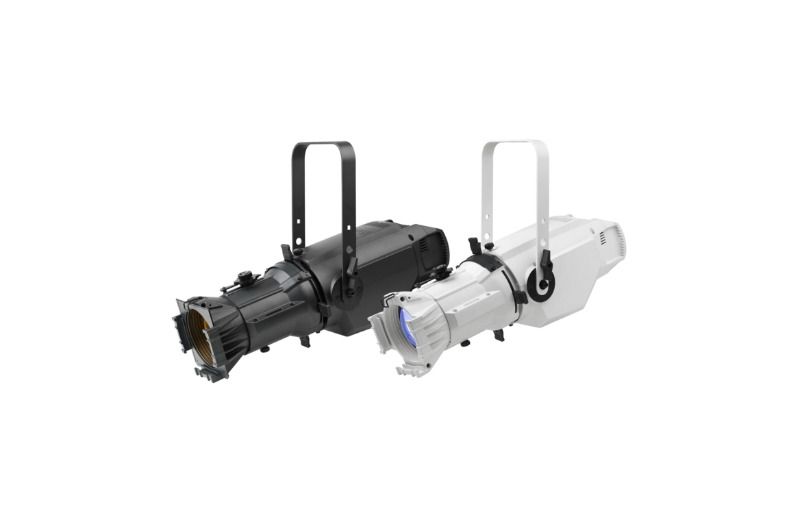

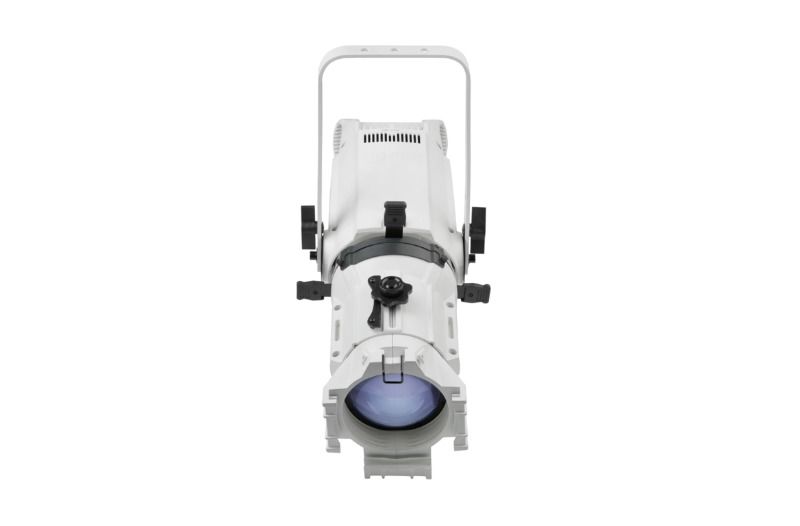

Color	Black or white variant
Protection rating	IP20
Gobos and Color Frame
Gobo size	A size, 100 mm OD, 75 mm image, B size, 86 mm OD, 64.5 mm image
Color frame size	159 X 159 mm (6.25 X 6.25 in.)
*Gobo holder not included
Installation
Mounting	Adjustable bracket
Location	Indoor use only
Orientation	Any
Minimum distance to combustible materials	0.2 m (0.7 ft.)
Minimum distance to illuminated surfaces	0.5 m (1.6 ft.)
Connections
AC power in, thru	Neutrik PowerCON TRUE1
DMX and RDM data in/out	5-pin locking XLR
Electrical
AC power	100-240 V AC nominal, 50/60 HzPower supply unit: Auto-ranging electronic switch modeTypical half-cycle RMS inrush current at 230 V, 50 Hz: 15.0 APower Factor: 0.99 @ 110 V , 0.96 @ 208 V , 0.95 @ 230 V / 240 VTypical current draw: 2.4 A @ 110 V , 1.3 A @ 208 V / 230 V , 1.1 A @ 240 V Power ConsumptionTypical: 259 W Idle: 5 W ** Measurements made at nominal voltage. Allow for a deviation of +/- 10%.Typical: full output white, no effects moving, regulated fan speed.Idle: no output, no effects moving, regulated fan speed.
Thermal
Cooling	Forced air (temperature-regulated, low noise)
Maximum ambient temperature (Ta max.)	40° C (104° F)
Minimum ambient temperature (Ta min.)	0° C (32° F)
Total heat dissipation (calculated, +/- 10%)	1000 BTU/hr. (at full intensity, full white)
Environmental
RoHS	Compliant
REACH	Compliant
WEEE	Compliant
Proposition 65	Compliant
Efficacy (max output)	28 lm/W
LWR*	896 lm/kg (406 lm/lb)
LWR = Lumen-to-Weight Ratio
Approvals
Global CB Certification/IECEE	IEC 60598-2-17 (IEC 60598-1)
EU safety	EN 60598-2-17 (EN 60598-1), EN 62471, EN 62493
EU EMC	EN 55015; EN 55032; EN 55103-2; EN 61000-3-2,-3; EN 61547
US safety	UL 1573
US EMC	FCC Part 15 Class B
Canadian safety	CSA C22.2 No. 166
Canadian EMC	ICES-003 Class B, ICES-005 Class B
Australia/NZ	RCM
Included Items
Power input cable (0.75mm2, 18 AWG), bare ends to Neutrik TRUE1 NAC3FX-W (female), 1.5 m (4.9 ft.)Mounting bracketUser manual
Related Items
Martin Companion Cable	P/N 91616091
Martin ELP Lens Tube 19°	P/N 9045107782
Martin ELP Lens Tube 19° White	P/N 9045115166
Martin ELP Lens Tube 26°	P/N 9045107783
Martin ELP Lens Tube 26° White	P/N 9045115167
Martin ELP Lens Tube 36°	P/N 9045107784
Martin ELP Lens Tube 36° White	P/N 9045115168
Martin ELP Lens Tube 50°	P/N 9045107785
Martin ELP Lens Tube 50° White	P/N 9045115170
Martin ELP Zoom Lens Tube 15-30°	P/N 9045121618
Martin ELP Zoom Lens Tube 15-30°, White	P/N 9045122108
Martin ELP Zoom Lens Tube 25-50°	P/N 9045121619
Martin ELP Zoom Lens Tube 25-50°, White	P/N 9045122109
Accessories
Cables, 16 A, for connection to power in chains	Power input cablesPower input cable, H07RN-F, 2.5 mm2, 14 AWG, bare ends to Neutrik TRUE1 NAC3FX-W (female), 1.5 m (4.9 ft.): P/N 91611797Power input cable, H07RN-F, 2.5 mm2, 14 AWG, bare ends to Neutrik TRUE1 NAC3FX-W (female), 5 m (16.4 ft.): P/N 91611786Power input cable, SJOOW, 12 AWG, bare ends to Neutrik TRUE1 NAC3FX-W (female), 1.5 m (4.9 ft.): P/N 91610173Power input cable, SJOOW, 12 AWG, bare ends to Neutrik TRUE1 NAC3FX-W (female), 5 m (16.4 ft.): P/N 91610174Power relay cablesPower Relay Cable, H07RN-F, 2.5 mm2, TRUE1-TRUE1 0.45 m (1.5 ft.): P/N 91611784Power Relay Cable, H07RN-F, 2.5 mm2, TRUE1-TRUE1 1.2 m (3.9 ft.): P/N 91611785Power Relay Cable, H07RN-F, 2.5 mm2, TRUE1-TRUE1 2.5 m (8.2 ft.): P/N 91611786Power Relay Cable, SJOOW, 12 AWG, TRUE1-TRUE1, 0.45 m (1.5 ft.): P/N 91610170Power Relay Cable, SJOOW, 12 AWG, TRUE1-TRUE1, 1.2 m (3.9 ft.): P/N 91610171Power Relay Cable, SJOOW, 12 AWG, TRUE1-TRUE1, 2.5 m (8.2 ft.): P/N 91610172
Connectors	Power connector, cable mount, Neutrik TRUE1 NAC3FX-W (female): P/N 91611789Power connector, cable mount, Neutrik TRUE1 NAC3MX-W (male): P/N 91611788
Installation hardware	G-clamp (suspension with fixture hanging vertically downwards only): P/N 91602003Quick trigger clamp (suspension with fixture hanging vertically downwards only): P/N 91602007Half-coupler clamp: P/N 91602005Safety Cable, SWL 60 kg, BGV C1 / DGUV 17, black: P/N 91604006Safety Cable, SWL 60 kg, BGV C1 / DGUV 17, silver: P/N 91604007
Ordering Information
Martin ELP CL (Body Only)	P/N 9045107780
Martin ELP CL (Body Only), White	P/N 9045115164
