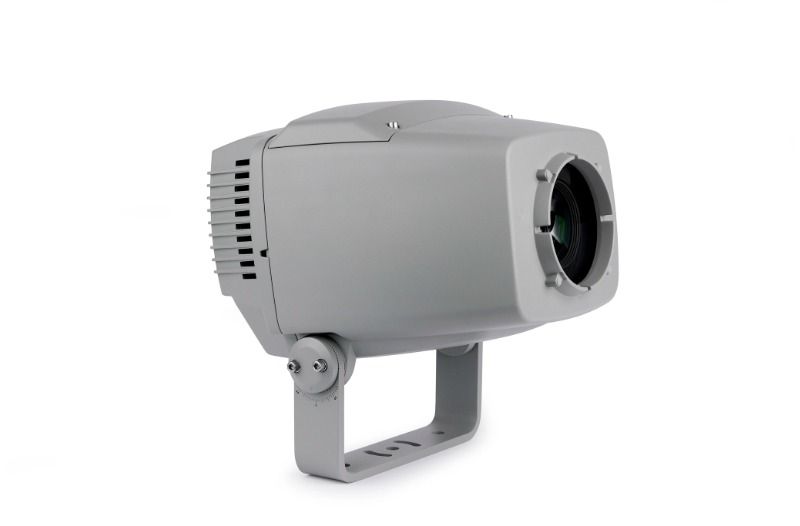

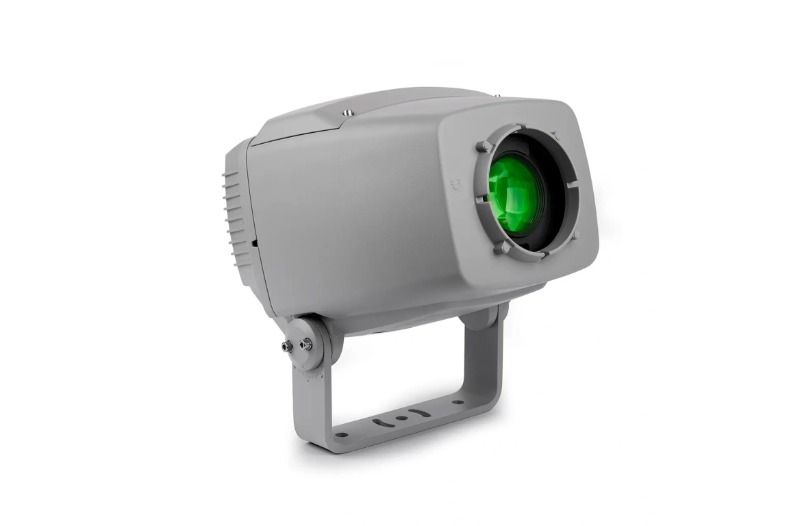

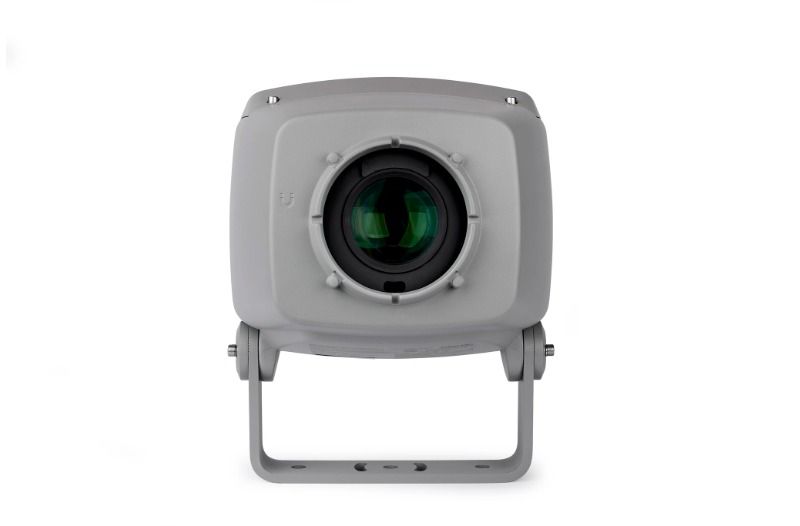

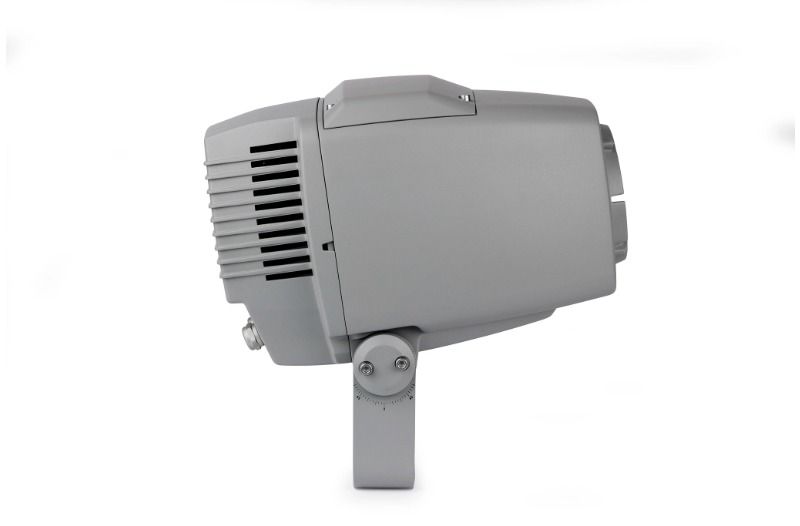

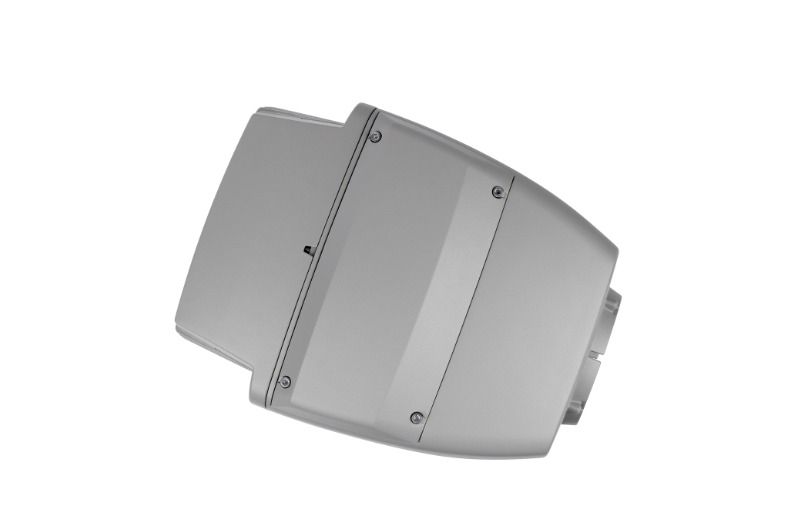

Exterior Projection Pro Compact

  • Marka : MARTIN
  • Ürün Kodu :

Dış Projeksiyon Pro Kompakt
Dış mekana uygun yapılandırılabilir görüntü projektörü

Martin Exterior Projection Pro Compact, çeşitli mimari, cephe ve peyzaj uygulamalarında büyüleyici yaratıcılığa ve çok yönlülüğe ilham vermek üzere tasarlanmış yeni nesil bir dış mekan görüntü projektörüdür.

11 yapılandırılabilir seçeneğe ve hassas cephe çerçeveleme dahil olmak üzere dört adede kadar efekt katmanına sahip modüler bir tasarıma sahip olan armatür, karmaşıklığı ve maliyeti en aza indirirken geniş bir yelpazede yaratıcı olanaklar sunar. Kompakt ayak izi ve hafif tasarımı, direk montajını ve çeşitli kurulumlara kusursuz entegrasyonu kolaylaştırarak birden fazla uygulama olanağı sunar. Armatürün şık ve profesyonel görünümü, her ortama zahmetsizce uyum sağlamasını sağlar.

Yerleşik yakınlaştırma sistemi, tüm yakınlaştırma aralığı boyunca sürekli olarak 5.200 lümen sağlayan ultra verimli bir optik sistem tarafından desteklenen projeksiyon açısının 15° ila 45° arasında hassas şekilde ayarlanmasına olanak tanır. Maksimum enerji verimliliği için tasarlanan armatür, kullanılmadığı zaman güç tüketimini önemli ölçüde azaltan, DMX kontrol kanalı aracılığıyla etkinleştirilen özel bir hazırda bekletme güç modu içerir.

Kullanıcılara yakınlaştırma, odaklama, renkler, gobolar ve animasyonlar dahil olmak üzere çok sayıda dinamik efekt üzerinde kontrol olanağı sağlayan Exterior Projection Pro Compact, en yaratıcı uygulamalara ilham verir. İsteğe bağlı çerçeveleme modülünü kullanarak yansıtılan görüntü, cepheye tam olarak uyacak şekilde çerçevelenebilir. Akıllı kontroller, basit konfigürasyon ve programlama sağlayan manyetik anahtar, DMX, RDM ve Martin Companion aracılığıyla bağımsız programlama özelliğine sahiptir.

Sıkı çevre standartlarını karşılayacak şekilde tasarlanan armatür, verimli optik sistemi, FSC sertifikalı ambalajı ve tam onarılabilirliği sayesinde karbon ayak izini azaltır. Kalıcı dış mekan kurulumları için tasarlanan bu ürün, en zorlu çevre koşullarına dayanacak şekilde tamamen dış mekan standartlarına uygundur ve Martin'in 5 yıllık tam garantisiyle desteklenmektedir.

Modüler tasarımı, kompakt form faktörü ve son teknoloji ürünü özellikleriyle fikstür, inanılmaz derecede gelişmiş ve uygun maliyetli bir çözümdür. Mimari aydınlatma tasarımcıları, mimarlar, sistem entegratörleri ve elektrik yüklenicileri için ideal olan bu ürün, eşsiz performans, çok yönlülük ve kullanıcı dostu çalışma sunar.

Özellikler

  • Düz alanlı, yüksek kontrastlı görüntü projeksiyonu
  • Tüm zoom aralığında 5.200 lümen çıkış
  • Entegre 15° - 45° yakınlaştırma sistemine sahip verimli optik sistem
  • Kaynakların, maliyetin ve ağırlığın azaltılması için yapılandırılabilir tasarım
  • Bir gobo veya dört gobo modülü
  • Animasyon modülü
  • Yansıtılan görüntünün hassas çerçevelenmesi için manuel çerçeveleme modülü
  • %0-100 elektronik karartma
  • Çok düşük güç tüketimi için Hazırda Bekletme modu
  • Kompakt ve ince tasarım
  • RDM ve DMX kontrolü
  • Manyetik sensör aracılığıyla yerel teşhis ve odaklama
  • Güç ve DMX Giriş/Çıkış kablolarının kurulumu için özel bölme
  • Kolay zincirleme bağlantı için isteğe bağlı PD Hibrit Giriş/Çıkış kablo çözümü
  • Yüksek ve düşük ortam sıcaklıklarında güvenli çalışma için otomatik termal yönetim
  • Tamamen hava koşullarına dayanıklı gövde (IP66, IK08 ve C-5 Yüksek korozyon derecesi)
  • FSC sertifikalı karton ambalajda gönderilir
  • 5 yıl garanti

Physical
Length 342 mm (13.5 inch.)
Width 272 mm (10.7 inch.)
Height 335 mm (13.2 inch.)
Weight 12.5-13.9 kg (27.5-30.6 lbs)depending on actual configuration
Weight depends on actual configuration
Dynamic Effects
Color wheel 5 dichroic colors (red, green, blue, yellow, CTO) + open
Zoom Motorized, 15° - 45° beam angle
Dimming 0-100% electronic
Shutter Strobe and pulse effects, instant open and blackout
Focus Motorized, variable 3 m (9.8 ft.) to infinity
Accessory 1-gobo module indexing, variable rotation
Accessory 4-gobo module selection, indexing, variable rotation
Accessory animation module Continuous rotation with variable speed and direction (always in aperture)
Accessory Framing module 4 blades for manual adjustment of insert and angle (8 finger knobs with locking mechanism)
Control and Programming
User interface Magnetic sensor to call up fixture status and focus fixture
Stand-alone control Up to 20 scenes with individual fade/ hold times
Control options DMX, RDM, stand-alone
Configuration, addressing and status Via RDM
8-bit control Color and gobo selection
16-bit control Gobo indexing and rotation, Animation, Focus, Zoom and Intensity
DMX channels 13/14 (Basic / Extended)
DMX compliance USITT DMX512-A
RDM compliance ANSI/ESTA E1.20
Optics
Light source 130W White light LED engineLED lifetime: minimum 30,000 hours (to >70% luminous output)*Full Zoom Range: 15° - 45° (Field Angle)*Figure obtained under manufacturer's test conditions
Photometric Data
CRI (Color Rendering Index) >70Color Temperature: 7,500 KFixture Luminous Output: 5,200 lumensLight Engine Luminous Output: 13,000 lumensLED Refresh Rate: 2,400 Hz.* All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient
Construction
Housing Cast aluminum
Finish Hard anodized
Front glass 5 mm (0.2 in.) anti-reflection coated tempered glass
Ingress protection IP66
Impact resistance IK08
Corrosion resistance C5 (very high corrosivity / marine, ISO 12944)
Vibration resistance 1.0g, Sinusoidal (IEC 60068-2-6) 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
EPA (Effective Projected Area) 0.1 m2

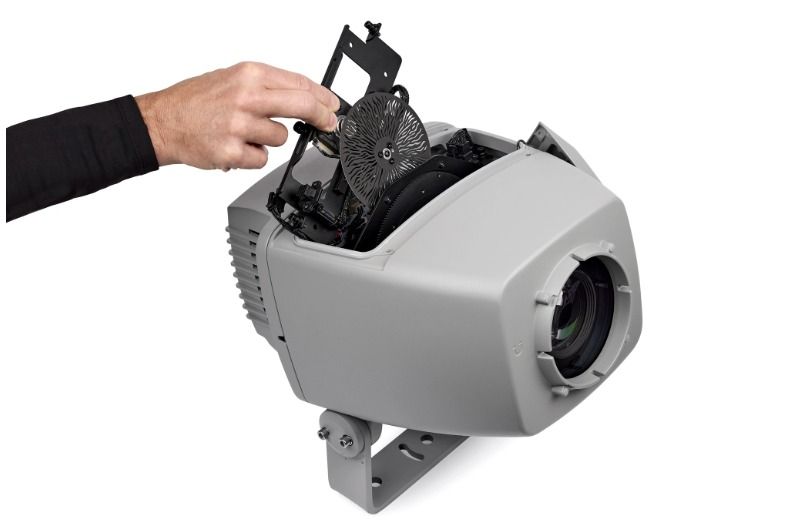

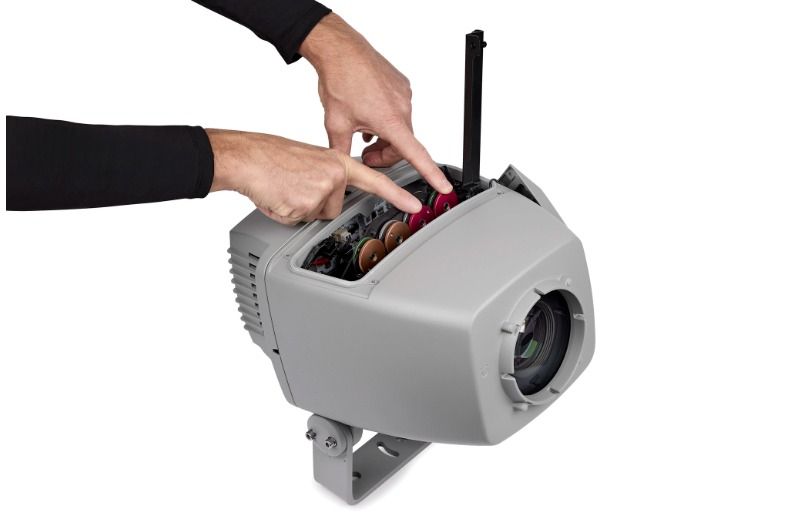

Color options Traffic Grey RAL 7042, Traffic White RAL 9016, Traffic Black RAL 9017Service Lid for gobo change or insert of accessory effect modules
Gobos
Suitable material Borosilicate glass, coatings heatresistant to 450°C (842° F)
Gobo diameter 19.0 mm +0/-0.3 mm (0.74 in. +0/-0.02 in.)
Maximum image diameter 15 mm (0.59 in.)
Glass gobo thickness, minimum 1.1 mm ±0.1 mm (0.045 ±0.004 in.)
Glass gobo thickness, maximum 3.0 mm ±0.3 mm (0.12in. ± 0.012 in.)
Aluminum gobo thickness 0.5 mm ± 0.02 mm (0.020 in. ± 001 in) HT paint
Gobos and Color Frame
Installation
Mounting Adjustable yoke
Orientation Any, except horizontal angles above 70°
Minimum distance to illuminated surfaces 0.5 m (20 in.)

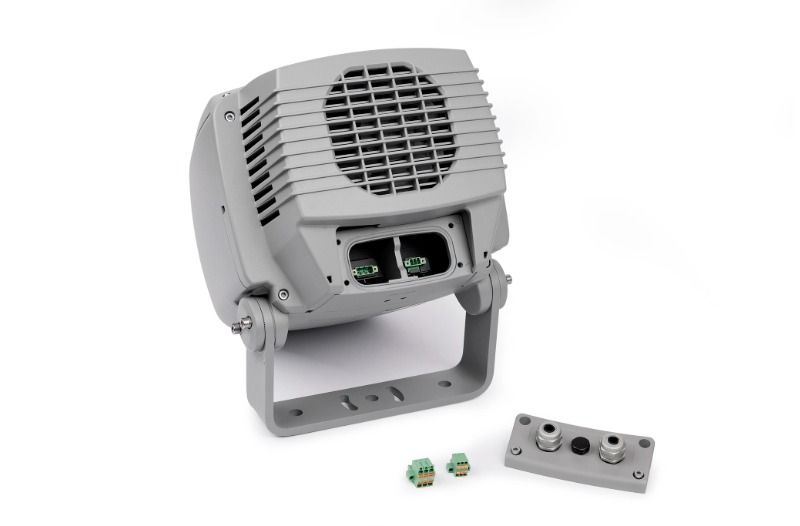

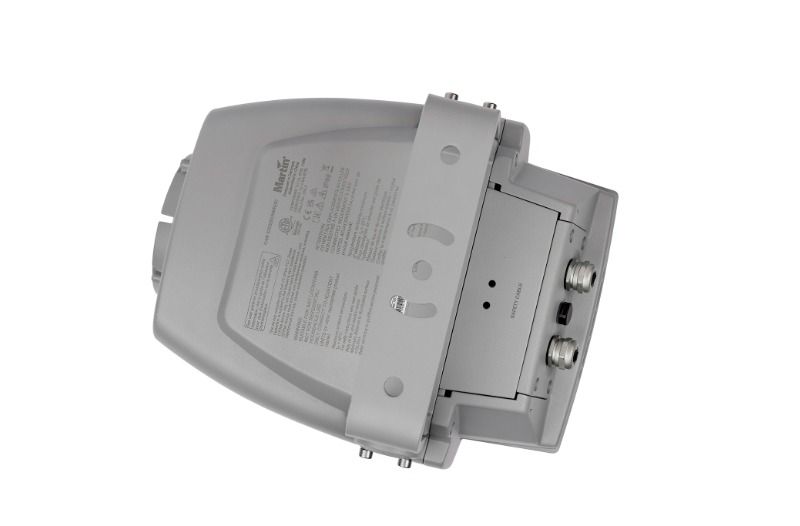

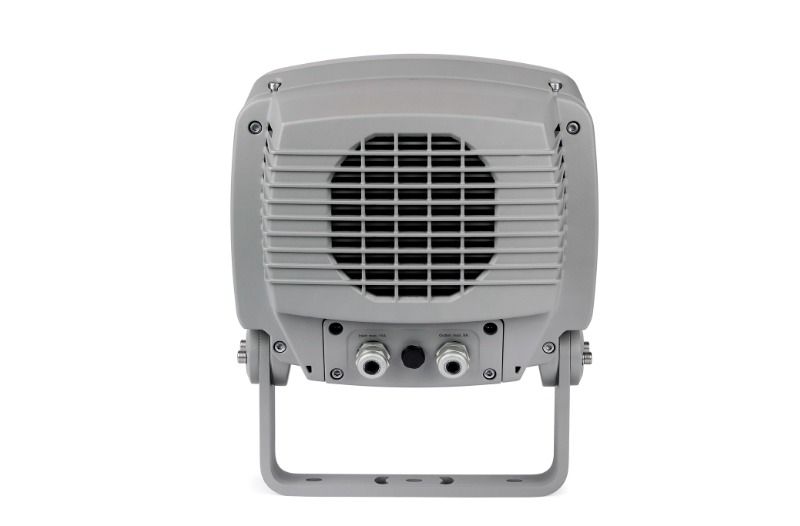

Connections
Power cable entry IP68 cable gland (accepts 8 mm-12 mm)
Power connection Terminal for power in separate compartment
Data cable entry Terminal for power in separate compartment
Data connection Terminal for data in separate compartment
Electrical
AC power 100-240/277 V nominal, 50/60 HzPower supply: Auto-ranging electronic switch-modeSurge protection: 4 KVMax earth-leakage current: 0.4 mAPower factor: 0.98 @ 110 V / 0.96 @ 230 V, 0.91 @ 277 VMax current draw: 0.98 @ 110 V / 0.96 @ 230 V, 0.91 @ 277 VTypical current draw: 1.48 A @110 V, 0.71 A @230 V, 0.63 A @ 277 V *Power ConsumptionMaximum: 180 WTypical: 160 W *Idle: 10 W *Hibernation: 3 W **Measurements made at nominal voltage with all LEDs at full intensity. Allow for a deviation of +/- 10%. Typical: full output, no effects moving, regulated fan speed. Idle: no output, no effects moving, regulated fan speed. Hibernation: no output, motors de-energized, fans stopped, wake-up procedure to re-use fixture.
Thermal
Cooling Convection and forced air (temperature regulated)
Maximum surface temperature 60° C (140° F)
Maximum ambient temperature (Ta max.) 45° C (113° F) *
Minimum ambient temperature (Ta min.) -30° C (-22° F)** *Above this temperature, the fixture regulates output to protect from overheating.**For instant wake-up with no warm-up mode, leave power applied constantly in ambient temperatures below 0° C (32° F)
Environmental
RoHS Compliant
REACH Compliant
WEEE Compliant
Proposition 65 Compliant
FSC Certified cardboard outer packaging
Efficacy (max output) 32.9 lm/W
LWR* 416 lm/kg (189 lm/lbs.)*LWR = Lumen-to-Weight Ratio
Approvals
Global CB Certification/IECEE IEC 60598-2-5 (IEC 60598-1)
EU safety EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493
EU EMC EN 55015, EN 55032(Class B),EN55035, EN 61000-3-2, EN 61000-3-3, EN 61547
US safety ANSI/UL 1598
US EMC CFR 47 Part 15 Class B
Canadian safety CSA C22.2 No 250.13
Canadian EMC CAN ICES (B)/ NMB(B)
Australia/NZ RCM
Thailand TISI 1955-2551
BIS certification (Pending)
Korea KS C 9832, KS C 9835
Included Items
4 pcs Insulated ferrules crimp terminal connectors for Power4 pcs Insulated ferrules crimp terminal connectors for Data1 pcs desiccant sachet 1 pcs Multi-Language Safety and Installation Manual
Related Items
Martin Companion Cable (for firmware update over DMX) P/N 91616091
Martin Companion Software free download from www.martin.com
Ordering Information - Fixtures
Exterior Projection Pro Compact, Grey MAR-90560250
Exterior Projection Pro Compact, White MAR-90560251
Exterior Projection Pro Compact, Black MAR-90560252
Ordering Information - Accessory Modules

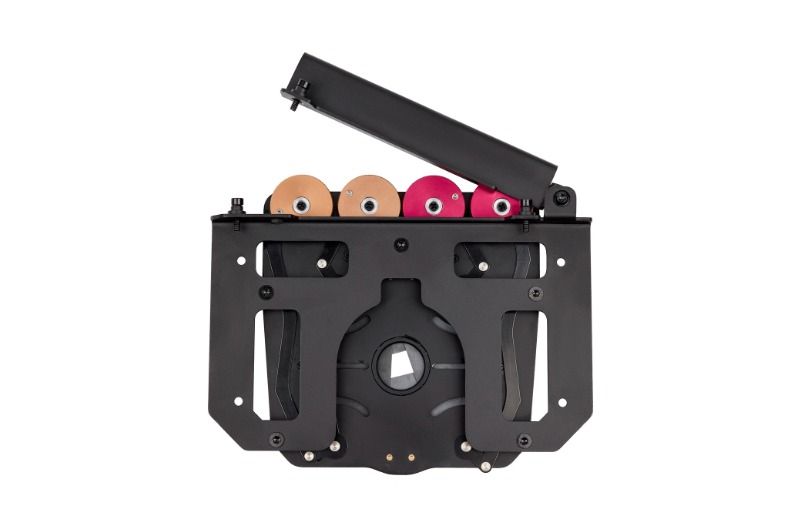

Manual framing module MAR-90560260

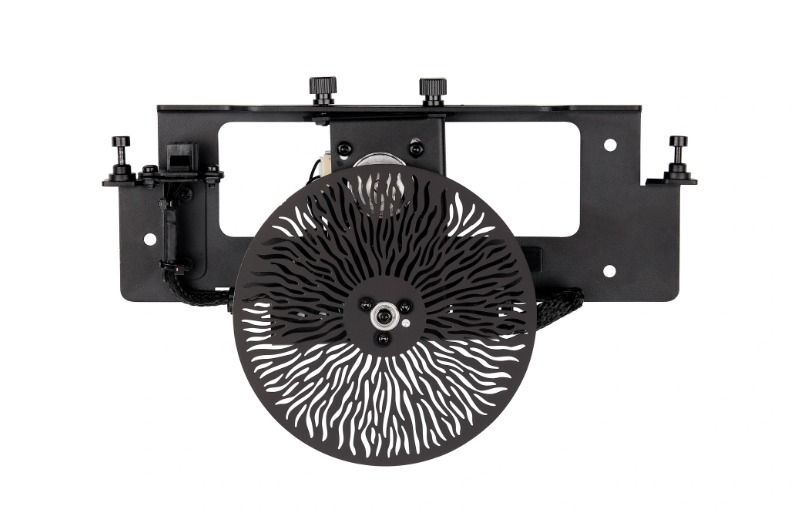

Animation Module MAR-90560261

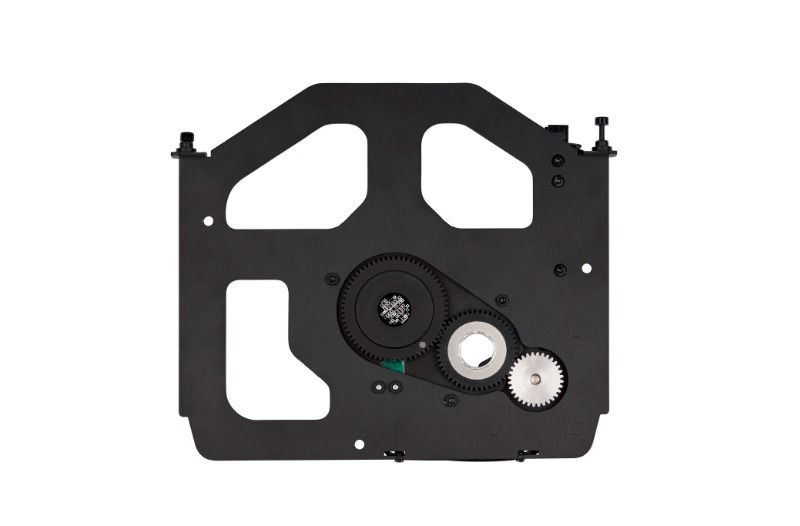

One gobo holder module MAR-90560262

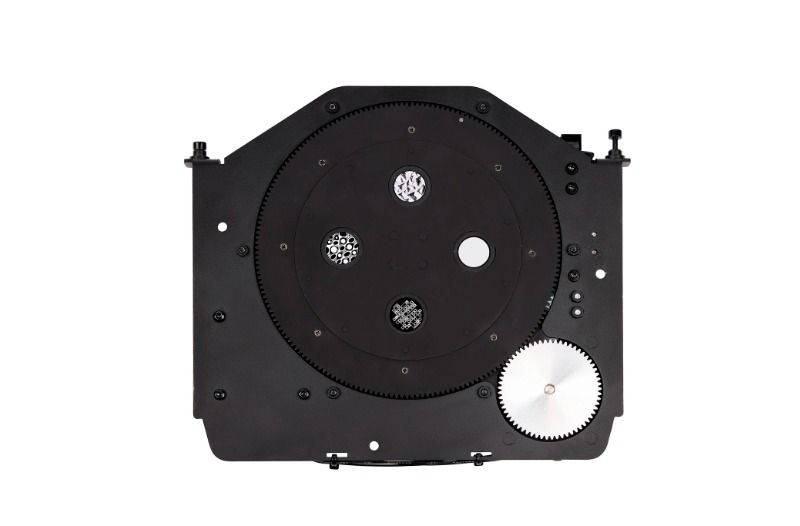

Four gobo wheel module MAR-90560263
Ordering Information - Accessories
Hybrid PD cable tail In/Out 0.5 m, black MAR-91700020
Hybrid PD cable tail In/Out 0.5 m, white MAR-91700022
Junction Box Power DMX to PD P/N MAR-91700019
Ordering Information - Related Items
Glareshield Black MAR-90560264
Exterior Multitool MAR-90590025
Attachment plate for safety wire MAR-90590050
Gobo ring D19 EP Compact - Set of 10 MAR-90560270
Animation wheel w open hole - Set of 5 MAR-90560271
