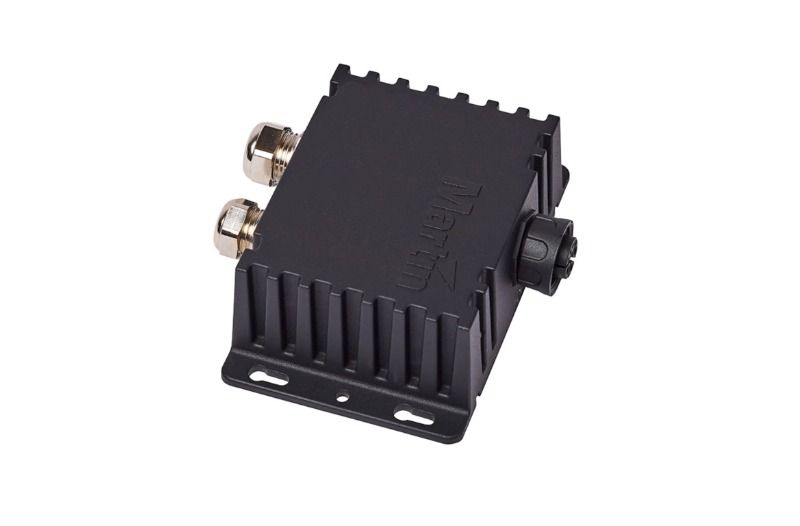

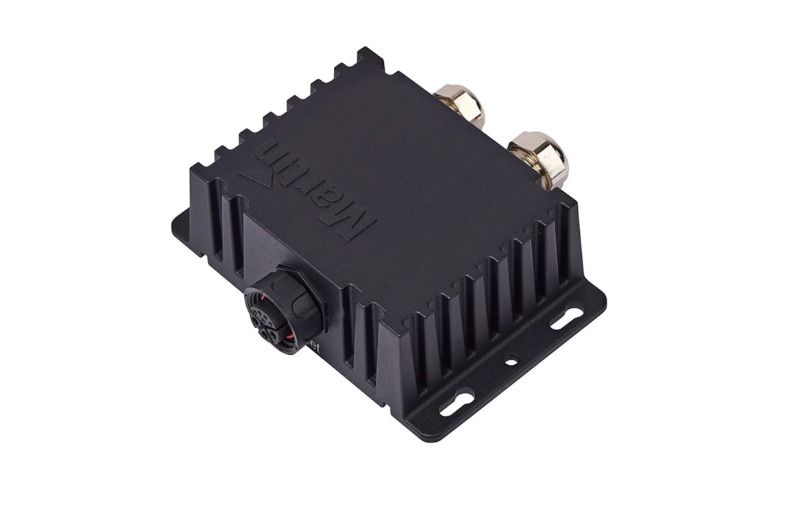

Junction Box - Power and DMX to PD

  • Marka : MARTIN
  • Ürün Kodu :

Bağlantı Kutusu - Güç ve DMX'ten PD'ye
GÜÇ VE VERİ GİRİŞ SİSTEMİ

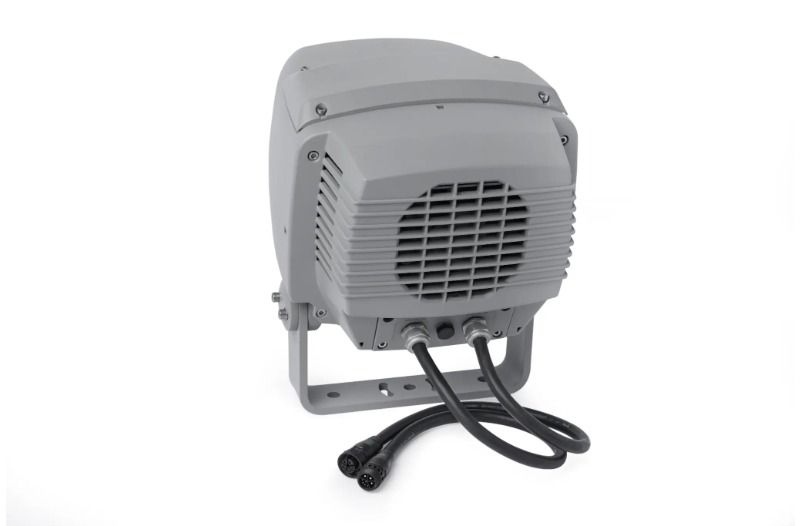

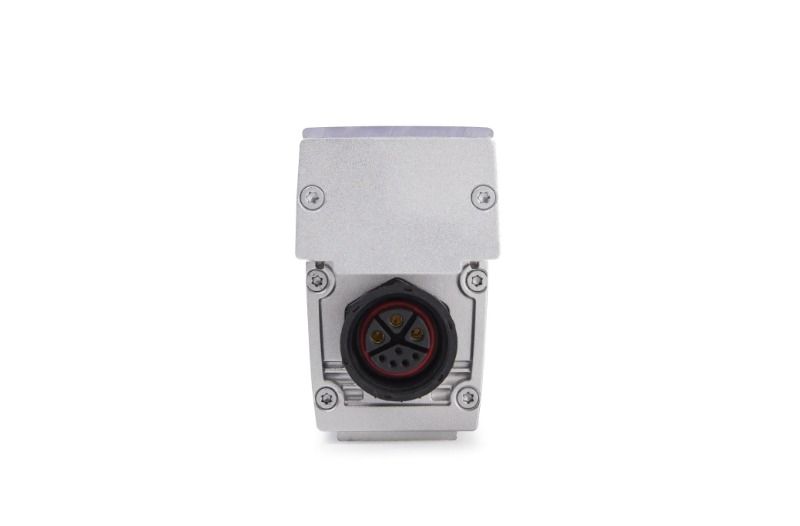

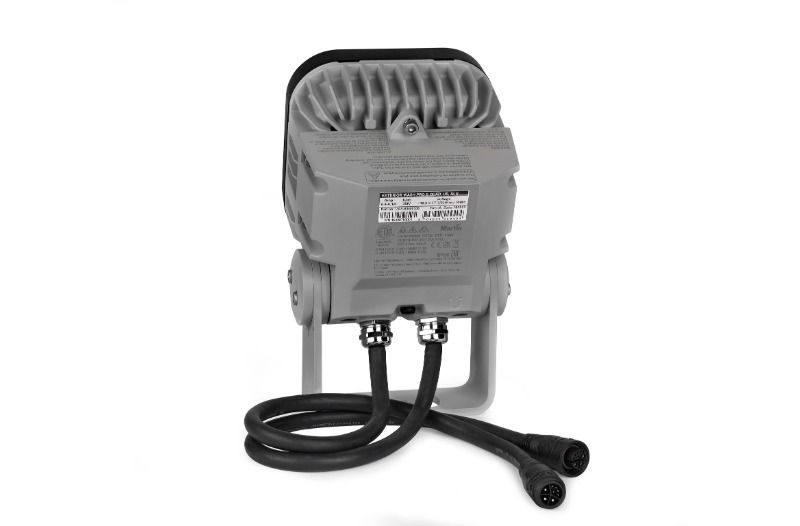

Bağlantı Kutusu Gücü DMX'ten PD'ye, Martin Exterior Linear Pro, Exterior Wash Pro ve Exterior Projection Pro armatürleri için güç ve verilerin kolay ve güvenli kurulumuna olanak tanır. Sağlam bir alüminyum muhafazaya sahiptir. Sahada kablo uzunluklarının özelleştirilmesini kolaylaştırmak için dahili kablolama terminalleriyle donatılmıştır ve herhangi bir konuma monte edilebilir. PD hibrit kablo konnektör çıkışı, Exterior Linear Pro armatürleriyle doğrudan uyumludur. Bağlantı kutusu aynı zamanda PD hibrit kablo uçlarıyla donatılmış Exterior Wash Pro ve Exterior Projection Pro armatürleriyle de uyumludur.

Özellikler

  • Güç ve veri kablolarının kolay ve güvenli kurulumu
  • Dahili yaylı terminal blokları
  • Kasaya monte PD çıkışlı hibrit konnektör
  • Kolay kurulum için flanş braketleri
  • Tamamen hava koşullarına dayanıklı IP66 bölmesi
  • Exterior Linear Pro, Exterior Wash Pro ve Exterior Projection Pro ile uyumlu

Physical
Length 24 mm (4.88 in.)
Width 112 mm (4.41 in.)
Height 40 mm (1.57 in.)
Weight 0.42 kg (0.92 lbs.)
Construction
Housing Cast aluminum
Finish Hard anodized, black
Ingress protection IP66
Impact resistance IK08
Corrosion resistance C5 (very high corrosivity / marine, ISO 12944)
Vibration resistance 1.0g, Sinusoidal (IEC 60068-2-6)0.7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
Installation
Orientation Any
Connections
Power cable entry IP68 cable gland M20 (accepts 8 mm-10 mm cable diameters)
Power connection Terminal for power in separate compartment
Data cable entry IP68 cable gland M16 (accepts 5 mm - 7 mm cable diameters)
Data connection Terminal for data in separate compartment
Output Hybrid PD (Power+ Data) female connector
Thermal
Maximum ambient temperature (Ta max.) 45° C (113° F)
Minimum ambient temperature (Ta min) -30° C (-22° F)
Environmental
RoHS Compliant
REACH Compliant
WEEE Compliant
Proposition 65 Compliant
FSC Certified cardboard inlay and outer packaging
Approvals
Global CB Certification/IECEE IEC 60598-2-5 (IEC 60598-1)
EU safety EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493
US safety ANSI/UL 1598
Canadian safety CSA C22.2 No. 250.0
Australia/NZ RCM
India Pending
Related Items
Pre-assembled PD Hybrid Power DMX cables Power DMX Cable PD PD 0.2M EU P/N MAR-91700004 Power DMX Cable PD PD 1M EU: P/N MAR-91700005 Power DMX Cable PD PD 2.5M EU: P/N MAR-91700006 Power DMX Cable PD PD 5M EU: P/N MAR-91700007 Power DMX Cable PD PD 10M EU: P/N MAR-91700008 Power DMX Cable PD PD 0.2M US: P/N MAR-91700010 Power DMX Cable PD PD 1M US: P/N MAR-91700011 Power DMX Cable PD PD 2.5M US: P/N MAR-91700012 Power DMX Cable PD PD 5M US: P/N MAR-91700013 Power DMX Cable PD PD 10M US: P/N MAR-91700014 Bulk Hybrid Power DMX Cables and Connectors Power DMX Cable 100M Roll EU: P/N MAR-91700009 Power DMX Cable 100M Roll US: P/N MAR-91700016 Field installable connector PD female: P/N MAR-91700017 Field installable connector PD male: P/N MAR-91700018 End termination Cap End termination cap PD: P/N MAR-91700015 Hybrid PD cable tails Hybrid PD cable tail In/Out 0.5 m, black: P/N MAR-91700020 Hybrid PD cable tail In/Out 0.5 m, white: P/N MAR-91700022
Ordering Information
Junction Box Power DMX to PD P/N MAR-91700019
