Exterior Linear Pro Graze CTC

  • Marka : MARTIN
  • Ürün Kodu :

Dış Lineer Pro Graze CTC
Renk Sıcaklığı Kontrollü Dış Mekan Lineer Graze Armatür

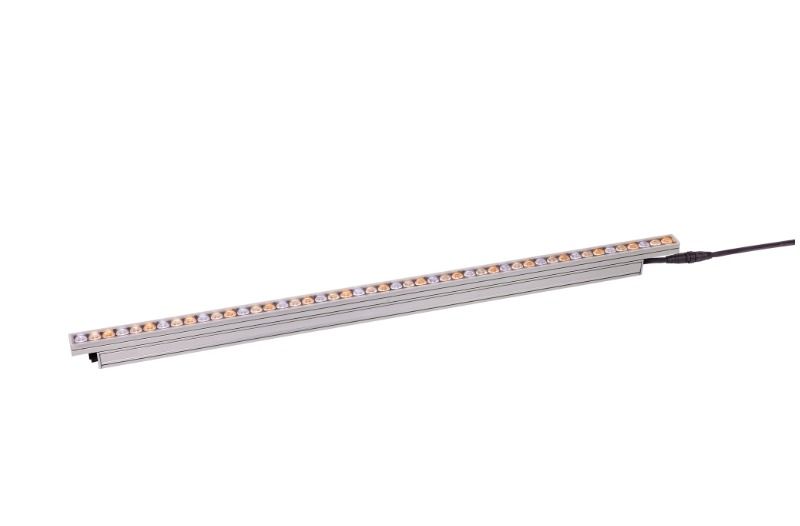

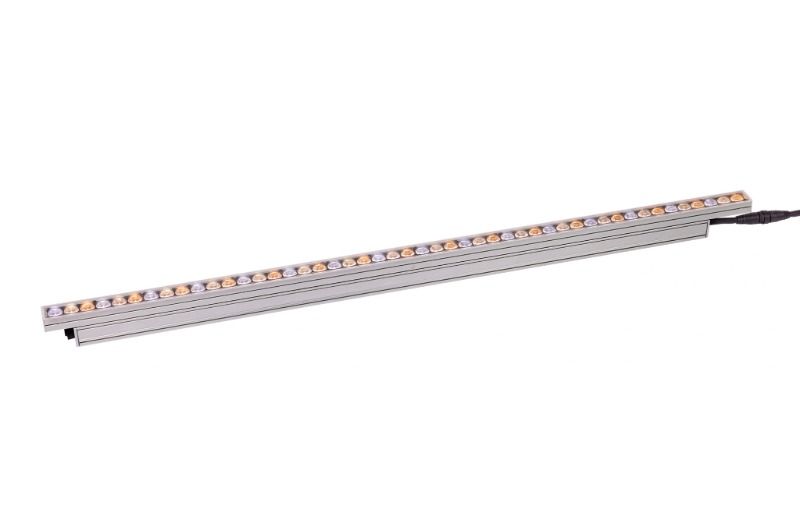

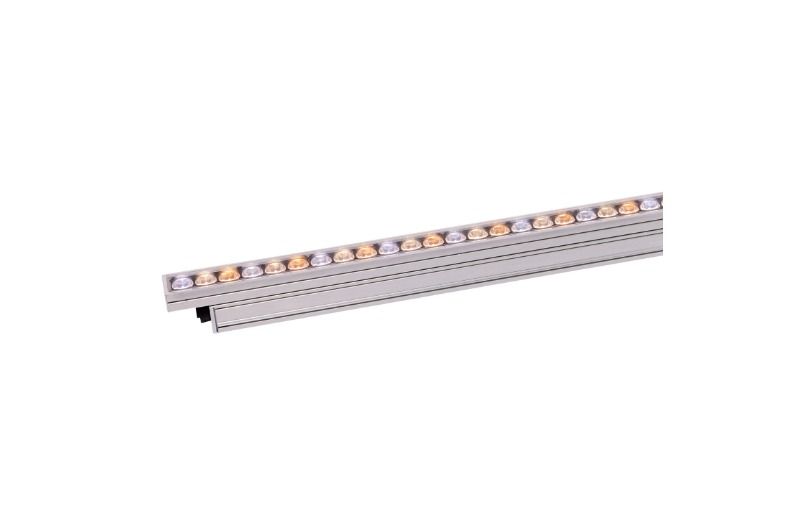

Martin Exterior Linear Pro Graze CTC ışıkları esnek, kompakt, LED tabanlı mimari armatürlerdir. 9 derecelik bir ışın açısıyla eşit ışık dağılımı sağlayan bu ürünler, stadyumlarda ve arenalarda, yolcu gemilerinde, tema parklarında, otellerde, kumarhanelerde, köprülerde, tünellerde veya diğer kalıcı iç veya dış mekanlarda dokulu yüzeyleri, duvarları, cepheleri, tavanları ve diğer yüzeyleri vurgulamak için idealdir.

Yüksek verimli renk sıcaklığı kontrolü (2700K, 4000K, 6500K), yüksek renksel geriverim indeksi (CRI) ve 12 LED/ft özelliğine sahip Graze CTC modelleri, 800 lm/ft'lik güçlü çıktı sunar. Akıllı özelliklerle donatılmış Graze CTC ışıkları, çoklu güç modlarını, Uzaktan Cihaz Yönetimini (RDM), düşük güç gereksinimleri için ayarlanması kolay toplam lümen çıkışını, DMX kontrol edilebilirliğini ve entegre evrensel güç kaynağı aracılığıyla kolay kurulumu içerir.

Sürdürülebilirliğe büyük önem veren bu armatürler, birleşik bir güç ve veri konnektörü kullanılarak zincirleme bağlanarak daha basit altyapılar için uzun armatür çalıştırmalarına olanak tanıyor. Basit ışın açısı değiştirilebilirliği, geç tasarım değişikliklerini ve yerinde ayarlamaları kolaylaştırır ve akıllı montaj plakası tasarımı, çeşitli standart veya özel braket çözümlerine olanak tanır.

Bu ışıkların ince tasarımı, daha az yapısal gereksinimle mimari elemanlara entegre edilmelerini kolaylaştırır. Tüm modeller 1 ft veya 4 ft doğrusal uzunluklarda mevcuttur ve FSC sertifikalı ambalajlarda gönderilir.

Özellikler

  • Sıcak, nötr ve soğuk beyaz LED'ler (2700K, 4000K, 6500K) (12 LED/ft)
  • Dar 9° ışın açısı

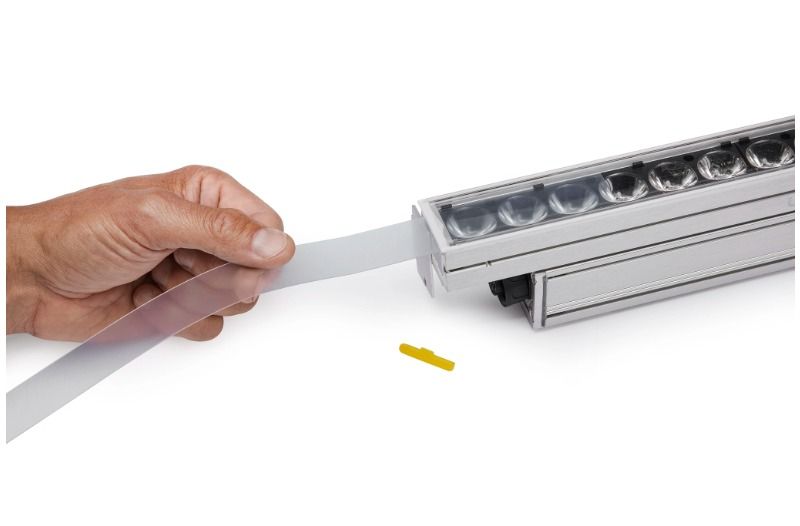

  • Alternatif ışın açıları için değiştirilebilir mikro lens filmi
  • Seçilebilir segment modları (1, 4 veya 8 segment)
  • Ayak başına seçilebilir güç tüketimi (12W/10W/5W)
  • 5W/ft güç modu, doğrusal cephe aydınlatması için ASHRAE standartlarını karşılar
  • Uzun fikstür çalışmaları için entegre çok aralıklı güç kaynağı ünitesi (PSU) 100-277V
  • Kolay zincirleme yapılandırmalar için hibrit güç ve veri konektörü
  • DMX ve RDM kontrolü
  • Yerel teşhis için entegre manyetik anahtar
  • Kalıcı dış mekan kurulumları için tasarlanmış sağlam IP66 muhafaza
  • Düşük ağırlık 0,8 kg/ft (1,9 lbs/ft)
  • Kompakt tasarım - 40 mm (1,57 inç) genişlik

Physical
Width 40 mm (1.57 inch.)
Height 68 mm (2.67 inch)
Length - 1 ft Version 312mm (1.02 ft)

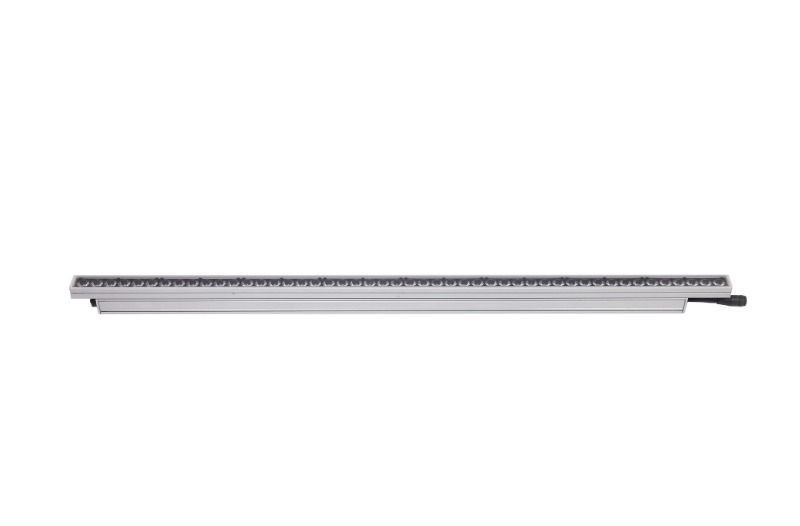

Length - 4 ft Version 1227mm (4.02 ft)
Weight - 1 ft Version 0.85 kg (1.9 lbs)
Weight - 4 ft Version 2.8 kg (6.2 lbs)
Dynamic Effects
Intensity 0 - 100%
Color temperature control 2700 K - 6500 K
Segment Control 0.5ft, 1 ft or full 4 ft fixture control
Control and Programming
Control systems DMX, RDM
User interface Magnetic button to call up fixture status and test fixture
Stand-alone control Up to 20 scenes with individual fade/hold times
Control resolution 8-bit DMX individual color control
Dimmer Resolution 16-bit DMX control of intensity
DMX compliance USITT DMX512/1990
RDM compliance ANSI/ESTA E1.20
DMX channels 4ft 3/3/12/24 (standard/1 seg/4 seg/8 seg)
DMX channels 1ft 3/6/3 (standard/1 seg/2 seg)
Optics
Minimum LED lifetime 50 000 hours (to >70% luminous output)*
Binning Tight color and flux binning
Calibration Full Gamut Color Calibration (1 step MacAdam ellipse)

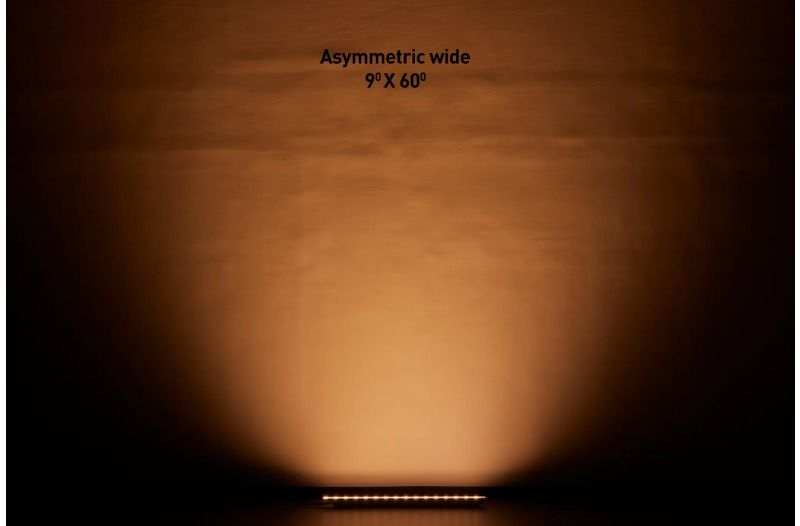

Beam angle** 9°, 9°x 30° , 9°x 60°*Figure obtained under manufacturer's test conditions** Asymmetric beam angles available as accessory micro-lens films
Photometric Data
CRI (Color Rendering Index) >70 (higher CRI available on request)
CCT 2700K - 6500K
Luminous output 1 ft at 12W 4 ft at 48W 2700K: 790 lumens 3390 lumens 4000K: 900 lumens 3730 lumens 6500K: 850 lumens 3600 lumens
Construction
Housing Aluminum
Finish Clear anodized (standard) or white (optional)
Front Clear polycarbonate
Protection rating IP66
IK rating IK08
Effective Projected Area (EPA) 0.04 m2per ft
Corrosion resistance C5 - very high corrosivity / Durability Range: High (ISO 12944-6)
Vibration resistance 1.0g, Sinusoidal (IEC 60068-2-6), 0.7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
Installation
Orientation Any
Minimum distance to illuminated surfaces 0.1 m / 0.3 ft.
Connections

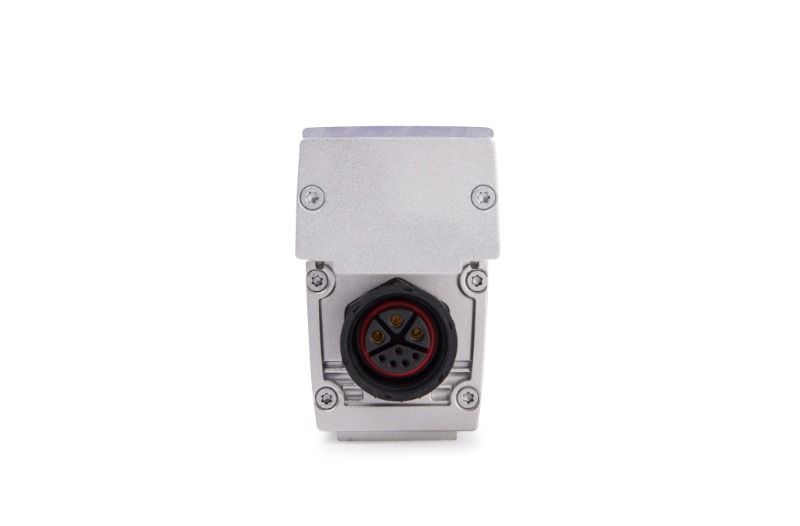

Power/data in/thru 8-pin custom connectorsSurge Protection: 4 KVMaximum connected 4 ft fixtures *: 42 pcs (52 m /169 ft) @ 230-277 VMaximum total string length (cable + fixtures)*: 150 m / 328 ft* Refer to system diagram for details on fixture run limitations.
Electrical
AC power 100-277 V AC nominal, 50/60 HzPower supply unit: Auto-ranging electronic switch modeTypical half-cycle RMS inrush current at 230 V, 50 Hz: 0.35 A Typicalearth-leakage current 1 ft: 0.15 mATypical earth-leakage current 4 ft: 0.21 mAPower Factor 12 W / 10 W mode: 0.95 @ 100 V / 120 V / 208 V / 230 V / 240 V ,0.90 @ 277 VPower Factor 5 W mode: 0.90 @ 100 V / 120 V / 208 V / 230 V / 240 V , 0.70 @ 277 V Power Consumption 1 ftMaximum: 12 W / 10 W / 5 W*Idle: 1.54 W * Power Consumption 4 ftMaximum:48 W / 40 W / 20 W *Idle: 2.30 W * * Measurements made at nominal voltage. Allow for a deviation of +/- 10%. Idle: steady state, all LEDs at zero intensity.Power Consumption: Depending on power setting mode.
Thermal
Cooling Convection
Maximum ambient temperature 45° C (113° F)*
Minimum ambient temperature -30° C (-22° F)*Above this temperature, the fixture regulates output to protect from overheating
Maximum total heat dissipation, calculated, +/- 10% 41 BTU/hr. per foot
Environmental
RoHS Compliant
REACH Compliant
WEEE Compliant
Proposition 65 Compliant
FSC Certified cardboard inlay and outer packaging
Efficacy (max output) 75 lm/W
LWR* 1059 lm/kg (474 lm/lb)
*LWR = Lumen-to-Weight Ratio
Approvals
Global CB Certification/IECEE IEC 60598-2-5 (IEC 60598-1)
EU safety EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493
EU EMC EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
US safety ANSI/UL 1598
US EMC 47 CFR Part 15 Class B
Canadian safety CSA C22.2 No. 250.0
Canadian EMC ICES 003(B), ICES 005(B)
Australia/NZ RCM
India BIS IS 10322(Part5/section5)
Korea KS C 9832, KS C 9835
Related Items
Martin Companion Cable P/N MAR-91616091
Martin Companion Cable (for firmware update over DMX) Free download from www.martin.com
Accessories

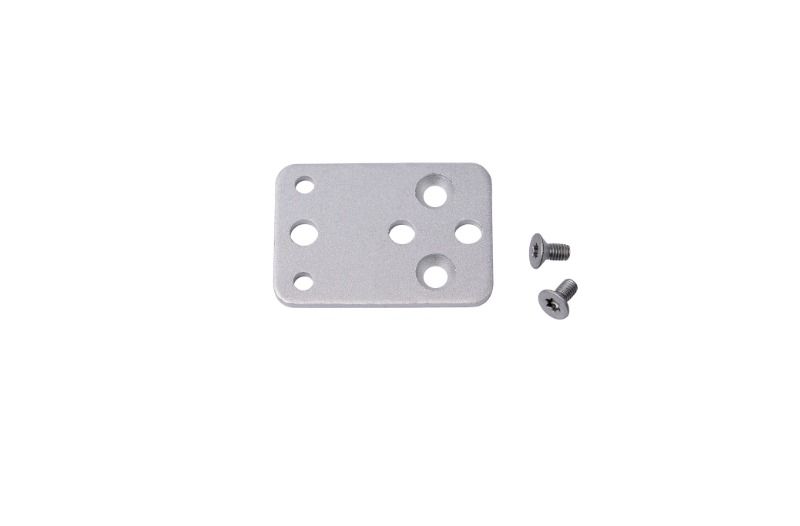

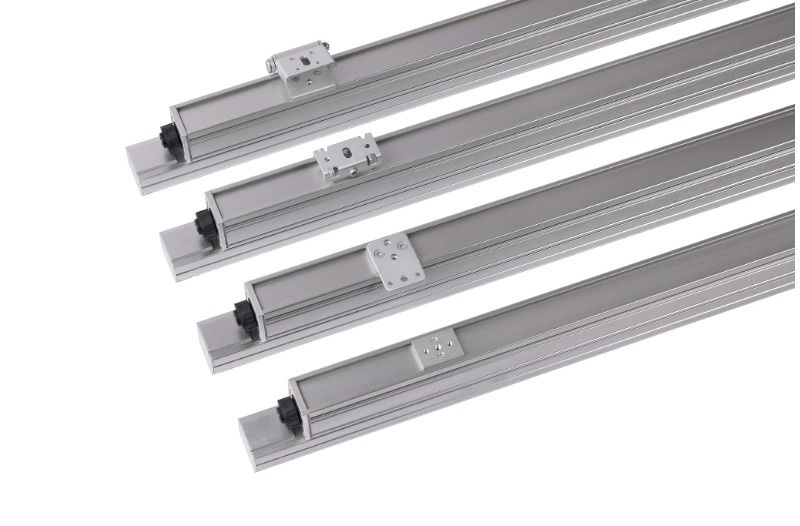

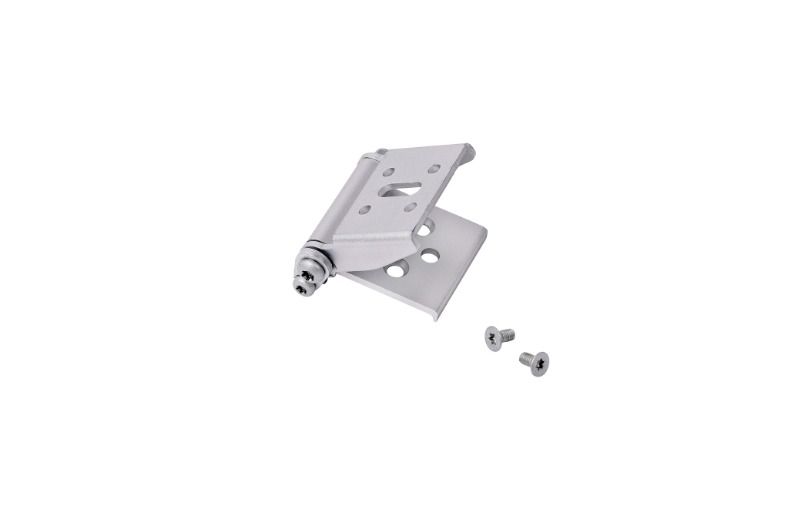

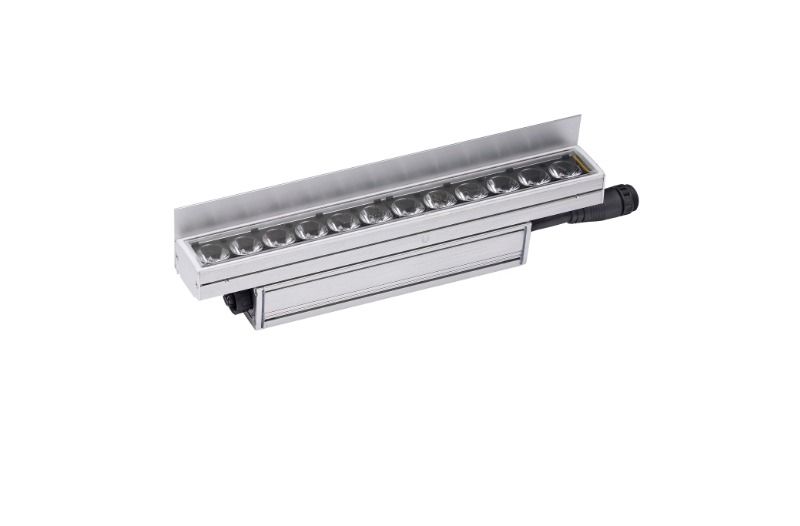

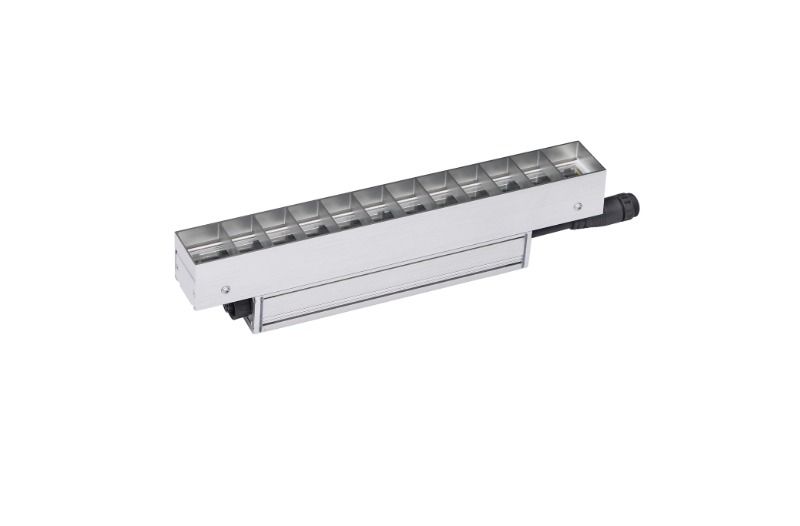

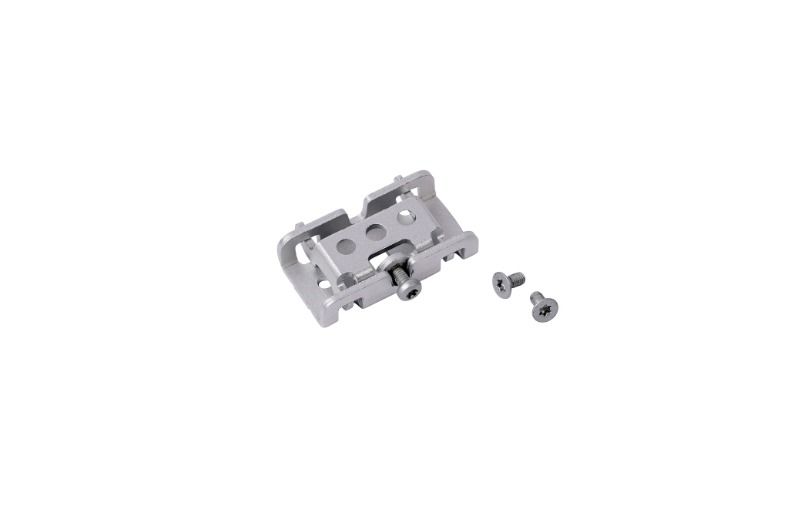

Beam controlGlare shield, EL Pro 1ft set of 4 P/N MAR-90570022Glare shield, EL Pro, 4ft set of 4: P/N MAR-90570023Louvre, EL Pro CTC, 1ft set of 4: P/N MAR-90570028Asymm diffuser Wide EL Pro 4ft, set of 6: P/N MAR-90570020Asymm diffuser Narrow EL Pro 4ft, set of 6: P/N MAR-90570021 Mounting bracketsAdjustable bracket EL Pro 10 pcs: P/N MAR-90570025Flange bracket EL Pro 10 pcs: MAR-90570026Quick mount bracket EL Pro 10 pcs: P/N MAR-90570027 Pre-assembled PD Hybrid Power DMX cablesPower DMX Cable PD PD 0.2M: P/N MAR-91700004Power DMX Cable PD PD 1M EU: MAR-91700005Power DMX Cable PD PD 2.5M EU: P/N MAR-91700006Power DMX Cable PD PD 5M EU: P/N MAR-91700007Power DMX Cable PD PD 10M EU: P/N MAR-91700008Power DMX Cable PD PD 0.2M US: P/N MAR-91700010Power DMX Cable PD PD 1M US: P/N MAR-91700011Power DMX Cable PD PD 2.5M US: P/N MAR-91700012Power DMX Cable PD PD 5M US: P/N MAR-91700013Power DMX Cable PD PD 10M US: P/N MAR-91700014 Bulk Hybrid Power DMX Cables and ConnectorsPower DMX Cable 100M Roll EU: P/N MAR-91700009Power DMX Cable 100M Roll US: P/N MAR-91700016Field installable connector PD female: P/N MAR-91700017Field installable connector PD male: P/N MAR-91700018 Junction box and End Termination Cap,MultitoolEnd termination cap PD: P/N MAR-91700015Junction Box Power DMX to PD: P/N MAR-91700019Exterior Multitool: P/N MAR-90590025
Ordering Information
Exterior Linear Pro graze CTC 1ft P/N MAR-90570006
Exterior Linear Pro graze CTC 4ft P/N MAR-90570008
