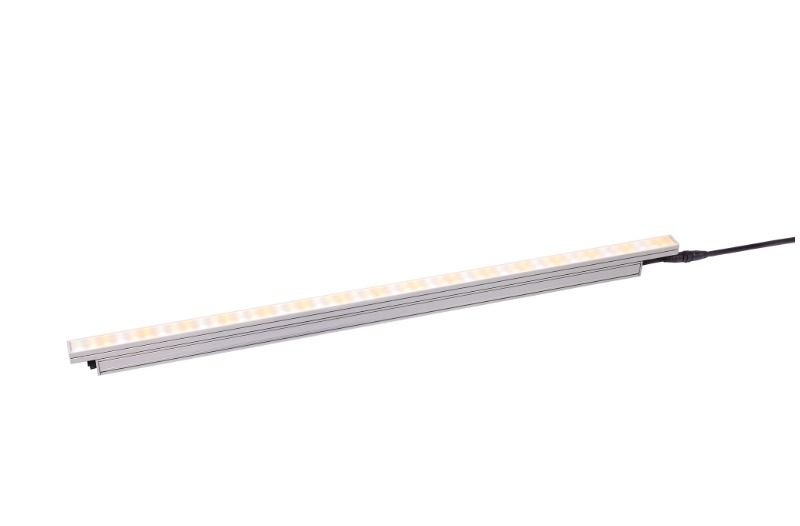

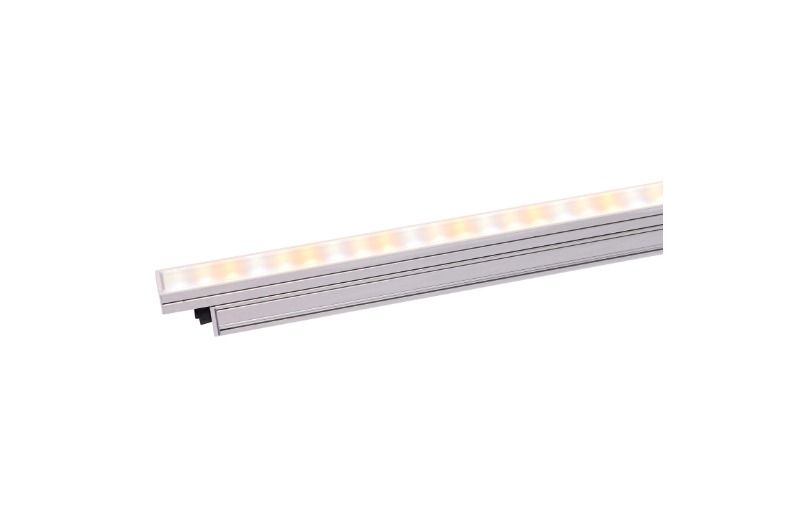

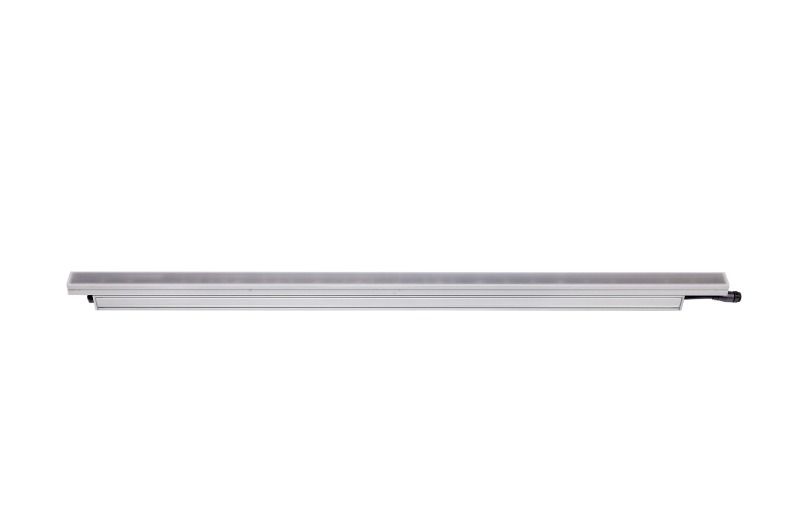

Exterior Linear Pro Cove CTC

  • Marka : MARTIN
  • Ürün Kodu :

Dış Linear Pro Cove CTC
Renk Sıcaklığı Kontrollü Dış Mekan Lineer Koy Armatür

Martin Exterior Linear Pro Cove CTC ışıkları esnek, kompakt, LED tabanlı mimari armatürlerdir. 100 derecelik bir ışın açısıyla eşit ışık dağılımı sağlayan bu lambalar, stadyumlarda ve arenalarda, yolcu gemilerinde, tema parklarında, otellerde, kumarhanelerde, köprülerde, tünellerde veya diğer kalıcı iç veya dış mekanlarda tavanların, duvarların ve diğer yüzeylerin çarpıcı dolaylı aydınlatması için idealdir.

Yüksek verimli renk sıcaklığı kontrolü (2700K, 4000K, 6500K), yüksek renksel geriverim indeksi (CRI) ve 12 LED/ft özelliğine sahip Cove CTC modelleri, lümen yoğunluğunu korurken yüksek duvarları ve yüzeyleri aydınlatmak için mükemmel olan 800 lm/ft'lik sağlam bir çıktı sunar. Akıllı özelliklerle donatılmış Cove CTC ışıkları; çoklu güç modları, Uzaktan Cihaz Yönetimi (RDM), düşük güç gereksinimleri için ayarlanması kolay toplam lümen çıkışı, DMX kontrol edilebilirliği ve entegre evrensel güç kaynağı aracılığıyla kolay kurulum içerir.

Sürdürülebilirliğe büyük önem veren bu armatürler, birleşik bir güç ve veri konnektörü kullanılarak zincirleme bağlanarak daha basit altyapılar için uzun armatür çalıştırmalarına olanak tanıyor. Basit ışın açısı değiştirilebilirliği, geç tasarım değişikliklerini ve yerinde ayarlamaları kolaylaştırır ve akıllı montaj plakası tasarımı, çeşitli standart veya özel braket çözümlerine olanak tanır.

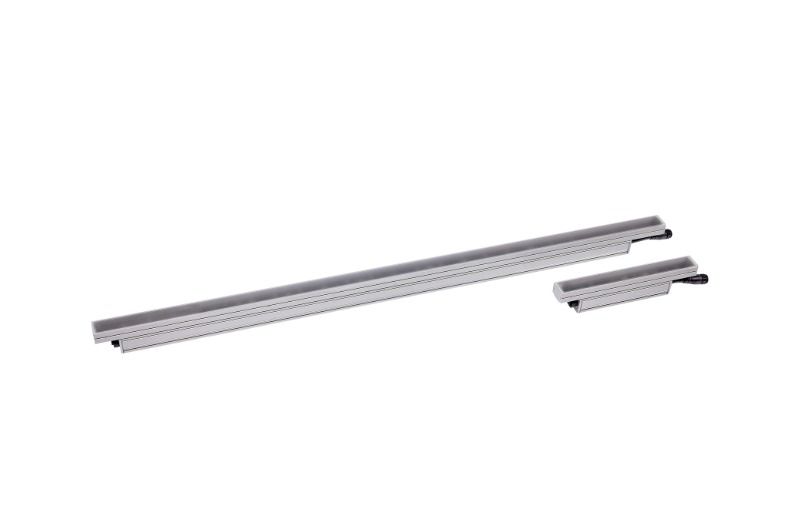

İnce tasarım, bu ışıkların daha az yapısal gereksinimle mimari elemanlara entegre edilmesini kolaylaştırır. Tüm modeller 1 ft veya 4 ft doğrusal uzunluklarda mevcuttur ve FSC sertifikalı ambalajlarda gönderilir.

Özellikler

  • Sıcak, nötr ve soğuk beyaz LED renkli sıcaklık kontrolü (2700K, 4000K, 6500K) (12 LED/ft)
  • Dolaylı aydınlatma uygulamaları için 100° ışın açısı
  • Seçilebilir segment modları (1, 4 veya 8 segment)
  • Ayak başına seçilebilir güç tüketimi (12W/10W/5W)
  • 5W/ft güç modu, doğrusal cephe aydınlatması için ASHRAE standartlarını karşılar
  • Uzun fikstür çalışmaları için entegre çok aralıklı güç kaynağı ünitesi (PSU) 100-277V
  • Kolay zincirleme yapılandırmalar için hibrit güç ve veri konektörü
  • DMX ve RDM kontrolü
  • Yerel teşhis için entegre manyetik anahtar
  • Kalıcı dış mekan kurulumları için tasarlanmış sağlam IP66 muhafaza
  • Düşük ağırlık 0,8 kg/ft (1,9 lbs/ft)
  • Kompakt tasarım - 40 mm (1,57 inç) genişlik

Physical
Width 40 mm (1.57 inch.)
Height 68 mm (2.67 inch)

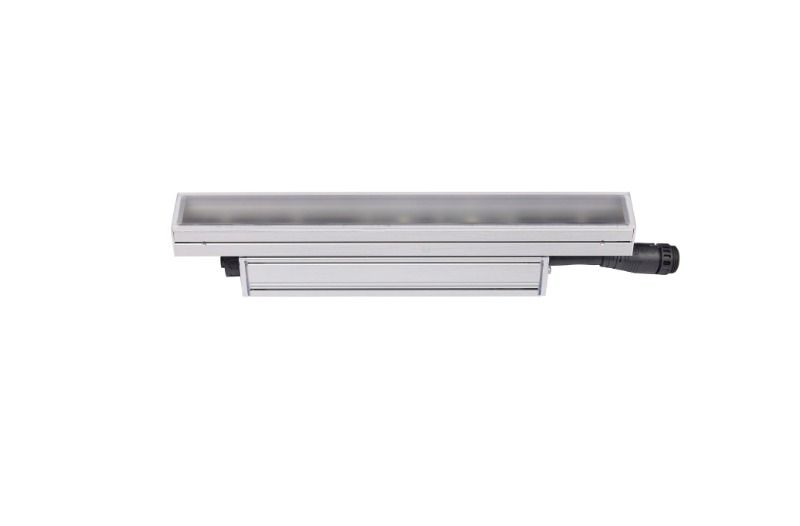

Length - 1 ft Version 312mm (1.02 ft)
Length - 4 ft Version 1227mm (4.02 ft)
Weight - 1 ft Version 0.85 kg (1.9 lbs)
Weight - 4 ft Version 2.8 kg (6.2 lbs)
Dynamic Effects
Intensity 0 - 100%
Color temperature control 2700 K - 6500 K
Segment Control 0.5ft, 1 ft or full 4 ft fixture control
Control and Programming
Control systems DMX, RDM
User interface Magnetic button to call up fixture status and test fixture
Stand-alone control Up to 20 scenes with individual fade/hold times
Control resolution 8-bit DMX individual color control
Dimmer Resolution 16-bit DMX control of intensity
DMX compliance USITT DMX512/1990
RDM compliance ANSI/ESTA E1.20
DMX channels 4ft 3/3/12/24 (standard/1 seg/4 seg/8 seg)
DMX channels 1ft 3/6/3 (standard/1 seg/2 seg)
Optics
Light source White color (2700k, 4000K, 6500K) LED (12 LEDs per foot)
Minimum LED lifetime 50 000 hours (to >70% luminous output)*
Beam angle 100°
Binning Tight color and flux binning
Calibration Full Gamut Color Calibration (1 step MacAdam ellipse)*Figure obtained under manufacturer's test conditions
Photometric Data
CRI (Color Rendering Index) >70 (higher CRI available on request)
CCT 2700K - 6500K
Luminous output 1 ft at 12W 4 ft at 48W 2700K: 520 lumens 2100 lumens 4000K: 580 lumens 2360 lumens 6500K: 560 lumens 2250 lumens * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.
Construction
Housing Aluminum
Finish Clear anodized or optional colors on request
Front Clear polycarbonate
Protection rating IP66
IK rating IK08
Effective Projected Area (EPA) 0.04 m2 per ft
Corrosion resistance C5 - very high corrosivity / Durability Range: High (ISO 12944-6)
Vibration resistance 1.0g, Sinusoidal (IEC 60068-2-6), 0.7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
Installation
Orientation Any
Minimum distance to illuminated surfaces 0.1 m / 0.3 ft.
Connections

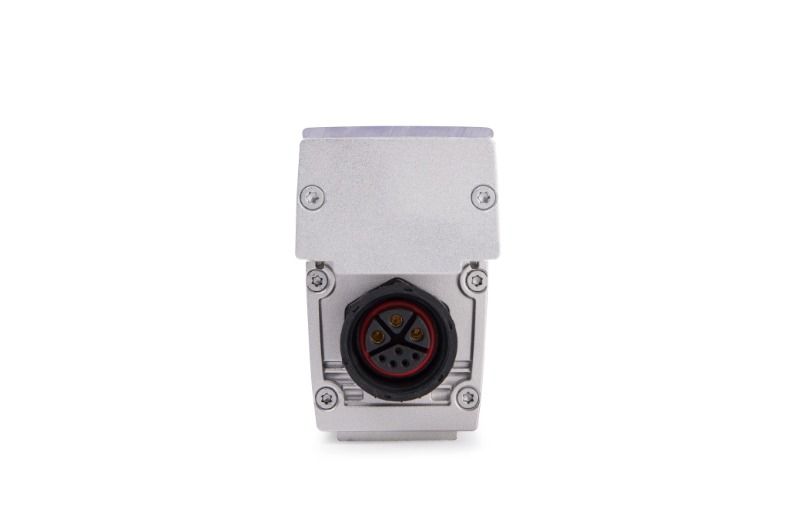

Power/data in/thru 8-pin custom connectors Surge Protection: 4 KVMaximum connected 4 ft fixtures *: 42 pcs (52 m /169 ft) @ 230-277 VMaximum total string length (cable + fixtures)*: 150 m / 328 ft* Refer to system diagram for details on fixture run limitations.
Electrical
AC power 100-277 V AC nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch mode Typical half-cycle RMS inrush current at 230 V, 50 Hz: 0.35 A Typical earth-leakage current 1 ft: 0.15 mATypical earth-leakage current 4 ft: 0.21 mA Power Factor 12 W / 10 W mode: 0.95 @ 100 V / 120 V / 208 V / 230 V / 240 V , 0.90 @ 277 VPower Factor 5 W mode: 0.90 @ 100 V / 120 V / 208 V / 230 V / 240 V , 0.70 @ 277 VPower Consumption 1 ft Maximum: 12 W / 10 W / 5 W * Idle: 1.54 W *Power Consumption 4 ftMaximum: 48 W / 40 W / 20 W *Idle: 2.30 W ** Measurements made at nominal voltage. Allow for a deviation of +/- 10%. Idle: steady state, all LEDs at zero intensity.Power Consumption: Depending on power setting mode.
Thermal
Cooling Convection
Maximum ambient temperature 45° C (113° F)*
Minimum ambient temperature -30° C (-22° F) *Above this temperature, the fixture regulates output to protect from overheating
Total heat dissipation (calculated, +/- 10%) 41 BTU/hr. per foot
Environmental
RoHS Compliant
REACH Compliant
WEEE Compliant
Proposition 65 Compliant
FSC Certified cardboard inlay and outer packaging
Approvals
Global CB Certification/IECEE IEC 60598-2-5 (IEC 60598-1)
EU safety EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493
EU EMC EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
US safety ANSI/UL 1598
US EMC 47 CFR Part 15 Class B
Canadian safety CSA C22.2 No. 250.0
Canadian EMC ICES 003(B), ICES 005(B)
Australia/NZ RCM
India BIS IS 10322(Part5/section5)
Korea KS C 9832, KS C 9835
Related Items
Martin Companion Cable P/N MAR-91616091
Martin Companion Cable (for firmware update over DMX) Free download from www.martin.com
Accessories

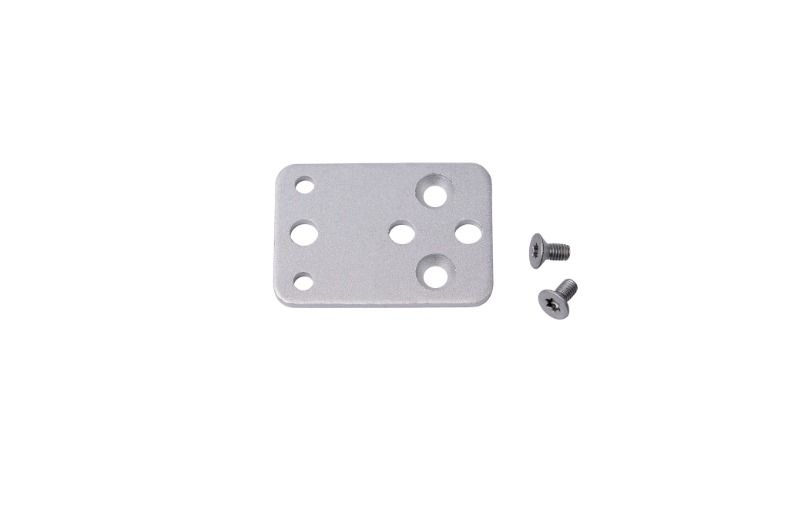

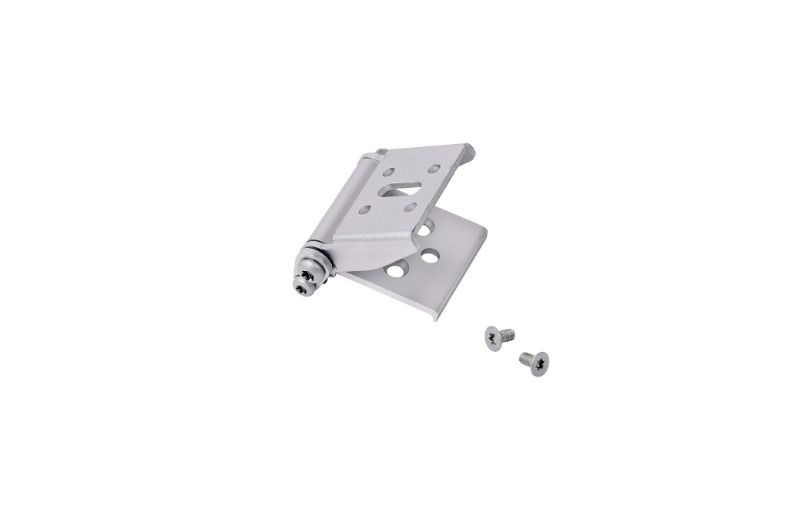

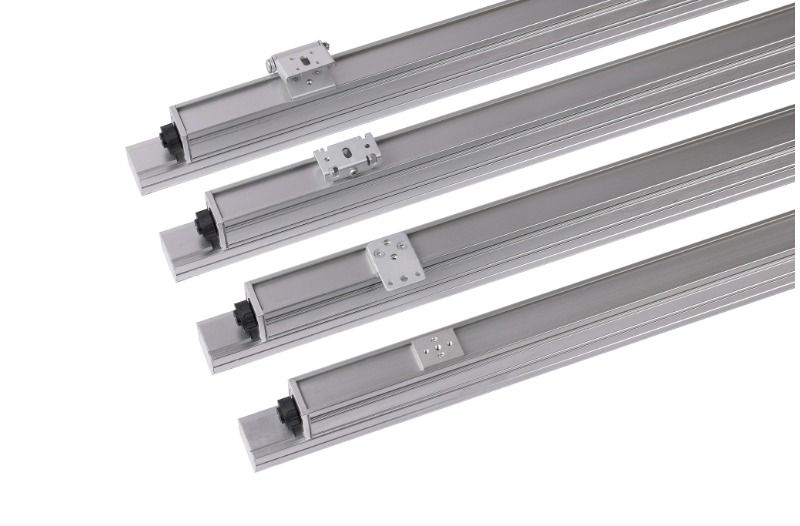

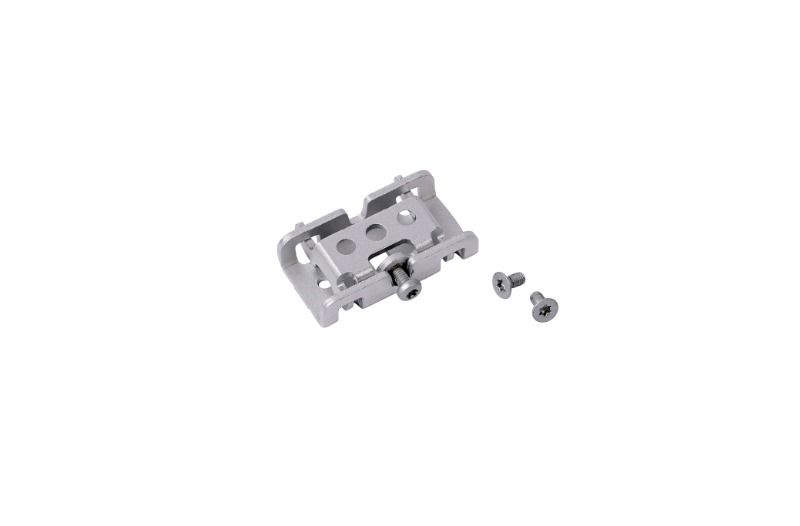

Beam controlGlare shield, EL Pro 1ft set of 4 P/N MAR-90570022 Glare shield, EL Pro, 4ft set of 4: P/N MAR-90570023 Mounting bracketsAdjustable bracket EL Pro 10 pcs: P/N MAR-90570025Flange bracket EL Pro 10 pcs: MAR-90570026Quick mount bracket EL Pro 10 pcs: P/N MAR-90570027 Pre-assembled PD Hybrid Power DMX cablesPower DMX Cable PD PD 0.2M: P/N MAR-91700004Power DMX Cable PD PD 1M EU: MAR-91700005Power DMX Cable PD PD 2.5M EU: P/N MAR-91700006Power DMX Cable PD PD 5M EU: P/N MAR-91700007Power DMX Cable PD PD 10M EU: P/N MAR-91700008Power DMX Cable PD PD 0.2M US: P/N MAR-91700010Power DMX Cable PD PD 1M US: P/N MAR-91700011Power DMX Cable PD PD 2.5M US: P/N MAR-91700012Power DMX Cable PD PD 5M US: P/N MAR-91700013Power DMX Cable PD PD 10M US: P/N MAR-91700014 Bulk Hybrid Power DMX Cables and ConnectorsPower DMX Cable 100M Roll EU: P/N MAR-91700009Power DMX Cable 100M Roll US: P/N MAR-91700016Field installable connector PD female: P/N MAR-91700017Field installable connector PD male: P/N MAR-91700018 Junction box and End Termination Cap, MultitoolEnd termination cap PD: P/N MAR-91700015Junction Box Power DMX to PD: P/N MAR-91700019Exterior Multitool: P/N MAR-90590025
Ordering Information
Exterior Linear Pro cove CTC 1ft P/N MAR-90570007
Exterior Linear Pro cove CTC 4ft P/N MAR-90570009
