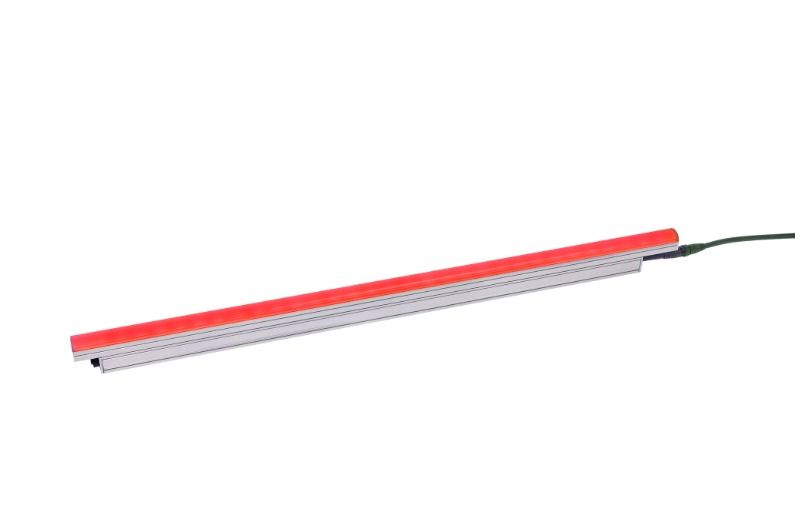

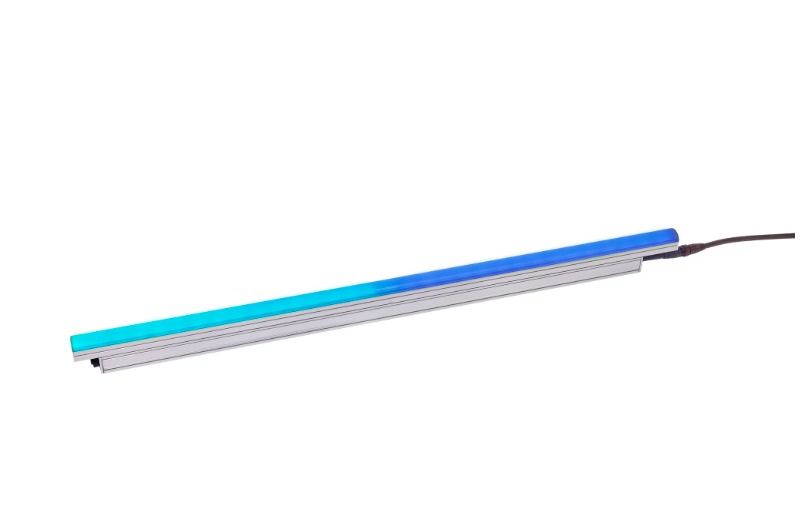

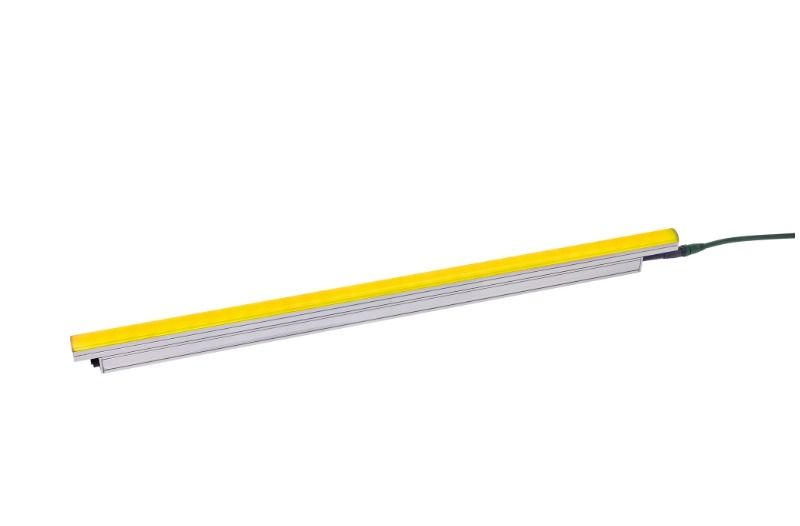

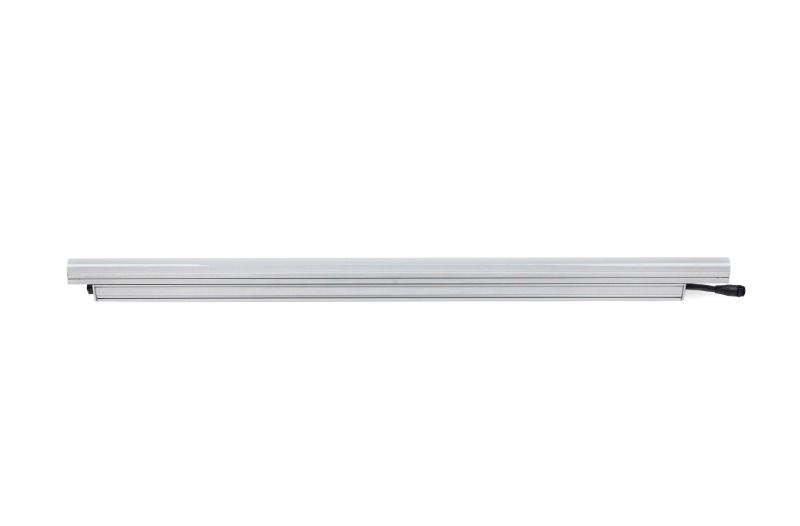

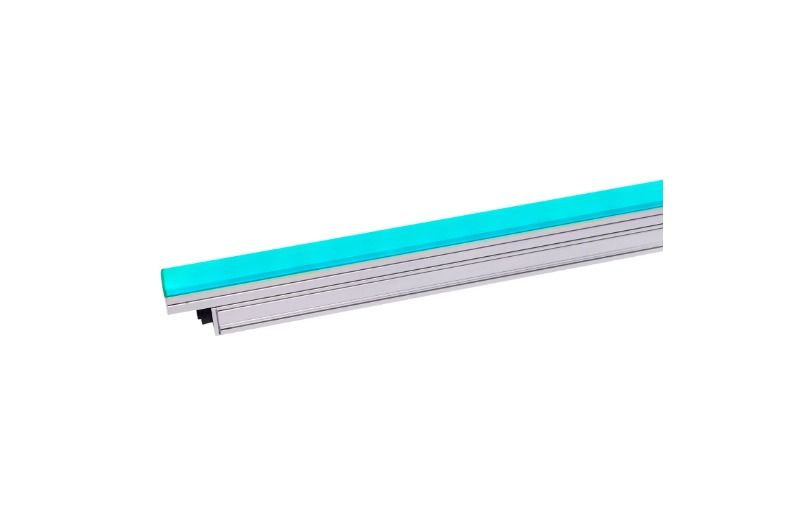

Exterior Linear Pro DV QUAD

  • Marka : MARTIN
  • Ürün Kodu :

Dış Linear Pro DV QUAD
Renk Arttırma Teknolojisine ve İnce Segment Kontrolüne Sahip Dış Mekan Doğrusal Doğrudan Görüntüleme Armatürü

Martin Exterior Linear Pro DV (Doğrudan Görünüm) QUAD ışıklar, yüksek çıkış, renk artırma teknolojisi ve göze çarpmayan ancak sağlam muhafazalara sahip esnek, kompakt, LED tabanlı mimari armatürlerdir. Doğrudan görüntüleme uygulamaları için özel olarak tasarlanmışlardır ve düşük çözünürlüklü içerik için yuvarlak bir difüzör ve segment kontrolü ile donatılmıştır ve yüksek lümen çıkışları, onları gün ışığı koşullarında oldukça görünür kılar. Stadyumlarda ve arenalarda, yolcu gemilerinde, tema parklarında, otellerde, kumarhanelerde, köprülerde, tünellerde veya benzer aydınlatma iyileştirmelerine ihtiyaç duyan diğer uygulamalarda tavanları, duvarları ve diğer yüzeyleri iyileştiren yumuşak, doğrudan görüşlü aydınlatma çözümleri için mükemmeldirler.

DV QUAD modelleri, 8 LED/ft ile homojenleştirilmiş renk karışımına ve tek bir rengin veya karışık renklerin tam güçlü aydınlatılması için entegre renk güçlendirme özelliğine sahiptir. Her ünite, üstün renk tutarlılığı için fabrikada kalibre edilmiştir; bu, onları benzer armatürlerden üç kata kadar daha parlak hale getirirken aynı zamanda daha düşük toplam güç tüketimine sahiptir. Beyazın otomatik olarak hesaplandığı RGBW motorunun mantıksal RGB kontrolü de dahildir.

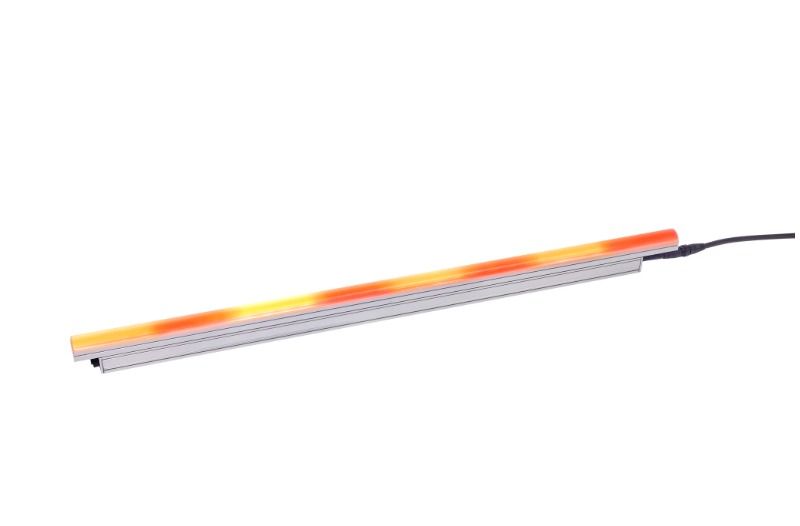

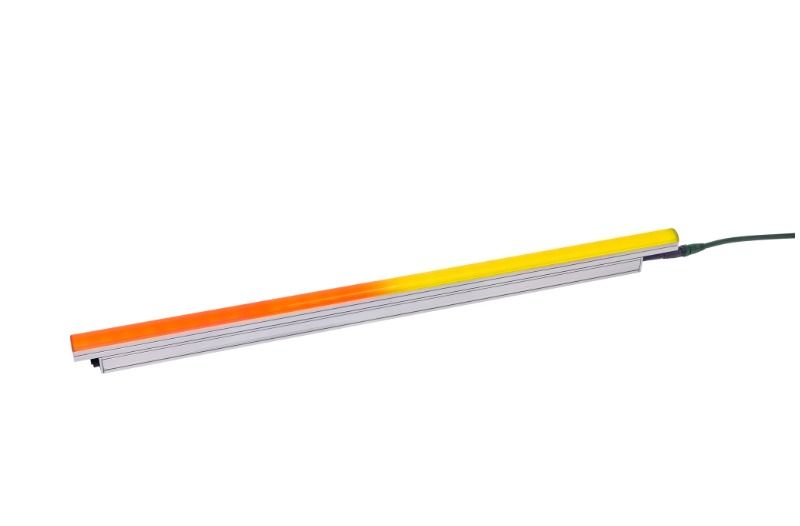

Akıllı özelliklerle donatılmış bu armatürler, siyah gövde eğrisini doğru şekilde takip eden özel bir renk sıcaklığı kontrol kanalı sunarak aydınlatma tasarımcılarının favori varsayılan renk sıcaklığını ayarlamalarına olanak tanır. Entegre segment kontrolü, armatürlerin 6 inçlik (15 cm) segmentlere kadar kontrol edilmesini sağlayarak daha organik ve ince renk geçişleri sağlar.

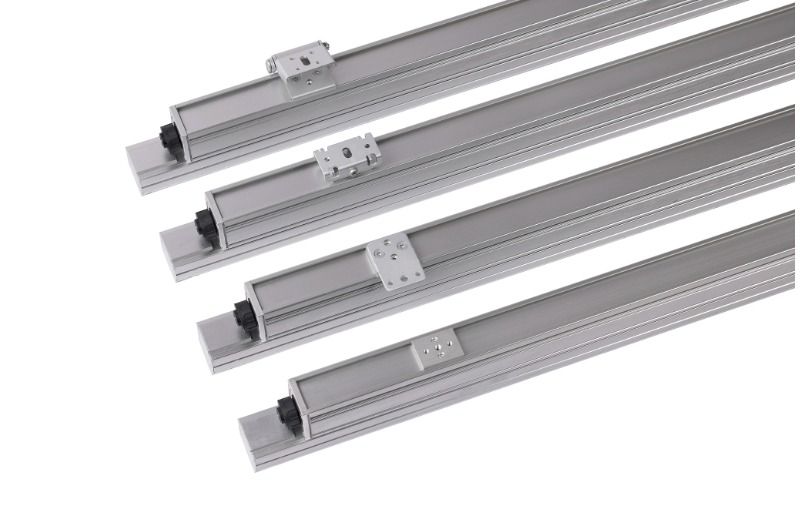

Sürdürülebilirliğe büyük önem veren DV QUAD modelleri, birleşik bir güç ve veri konektörü kullanılarak zincirleme bağlanarak daha basit altyapılar için uzun fikstür çalışmalarına olanak tanır. Basit ışın açısı değiştirilebilirliği, geç tasarım değişikliklerini ve yerinde ayarlamaları kolaylaştırır ve akıllı montaj plakası tasarımı, çeşitli standart veya özel braket çözümleri sunar.

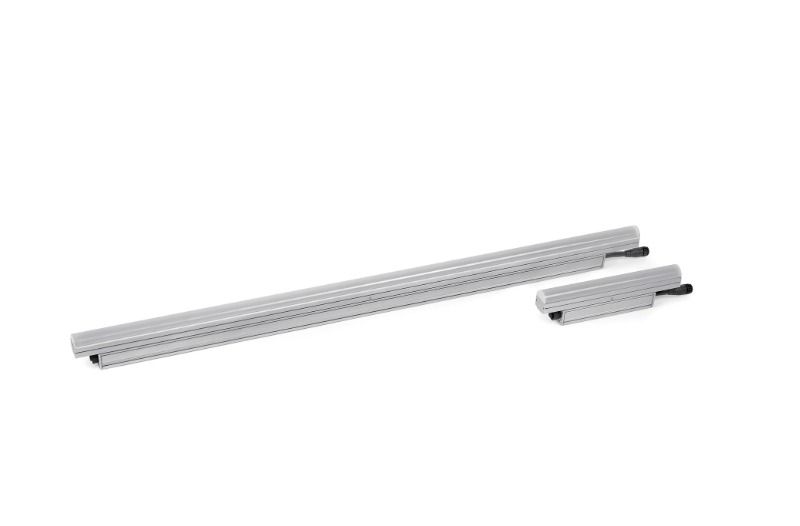

Bu ışıkların ince tasarımı, daha az yapısal gereksinimle mimari elemanlara entegre edilmelerini kolaylaştırır. Tüm modeller 1 ft veya 4 ft doğrusal uzunluklarda mevcuttur ve FSC sertifikalı ambalajlarda gönderilir.

Özellikler

  • Renk kalibrasyonlu DÖRTLÜ renkli LED'ler (8 LED/ft)
  • Homojen renk karışımı
  • Yumuşak görünüm ve genişletilmiş görüş açısı için yuvarlak difüzör
  • Özel renk sıcaklığı kontrol kanalı (1800K - 12000K)
  • Seçilebilir segment modları (1, 4 veya 8 segment)
  • Ayak başına seçilebilir güç tüketimi (12W/10W/5W)
  • Uzun fikstür çalışmaları için entegre çok aralıklı güç kaynağı ünitesi (PSU) 100-277V
  • Kolay zincirleme yapılandırmalar için hibrit güç ve veri konektörü
  • DMX ve RDM kontrolü
  • Yerel teşhis için entegre manyetik anahtar
  • Kalıcı dış mekan kurulumları için tasarlanmış sağlam IP66 muhafaza
  • Düşük ağırlık 0,8 kg/ft (1,9 lbs/ft)
  • Kompakt tasarım - 40 mm (1,57 inç) genişlik

Physical
Width 40 mm (1.57 inch.)
Height 84 mm (3.31 inch.)

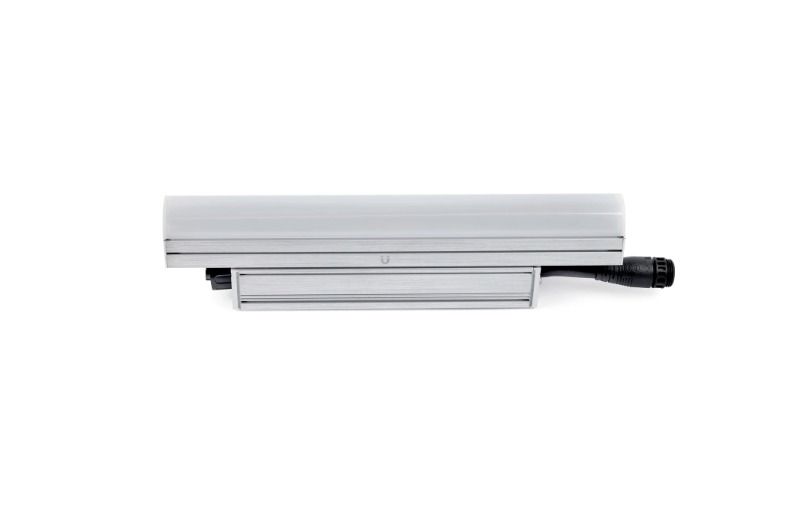

Length - 1 ft Version 312mm (1.02 ft)
Length - 4 ft Version 1227mm (4.02 ft)
Weight - 1 ft Version 0.85 kg (1.9 lbs)
Weight - 4 ft Version 2.8 kg (6.2 lbs)
Dynamic Effects
Intensity 0 - 100%
Color mixing RGBW
Color temperature control 1800K - 12000K in 50K steps (default 4000K)
Segment Control 0.5ft, 1 ft or full 4 ft fixture control
Control and Programming
Control systems DMX, RDM
User interface Magnetic button to call up fixture status and test fixture
Stand-alone control Up to 20 scenes with individual fade/hold times
Control resolution 8-bit DMX individual color control
Dimmer Resolution 16-bit DMX control of intensity
DMX compliance USITT DMX512/1990
RDM compliance ANSI/ESTA E1.20
DMX channels 4ft 6/4/3/12/24 (standard/RAW/1 seg/4 seg/8 seg)
DMX channels 1ft 6/4/3/6 (standard/RAW/1 seg/2 seg)
Optics
Light source 8 x RGBW LEDs per foot
Minimum LED lifetime 50 000 hours (to >70% luminous output)*
Beam angle 180°
Binning Tight color and flux binning
Calibration Full Gamut Color Calibration (1 step MacAdam ellipse)*Figure obtained under manufacturer's test conditions
Photometric Data
CRI (Color Rendering Index) >70
CCT 1800K - 12000K (default 4000K)
Luminous output 1 ft at 12W 4 ft at 48W 2700K: 350 lumens 1400 lumens 4000K: 400 lumens 1600 lumens 6000K: 440 lumens 1760 lumens RED: 150 lumens 600 lumens GREEN: 330 lumens 1320 lumens BLUE: 60 lumens 240 lumens * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.
Construction
Housing Aluminum
Finish Clear anodized (standard) or optional colors on request
Front Clear polycarbonate
Protection rating IP66
IK rating IK08
Effective Projected Area (EPA) 0.04 m2per ft
Corrosion resistance C5 - very high corrosivity / Durability Range: High (ISO 12944-6)
Vibration resistance 1.0g, Sinusoidal (IEC 60068-2-6), 0.7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
Installation
Orientation Any
Minimum distance to illuminated surfaces 0.1 m / 0.3 ft.
Connections

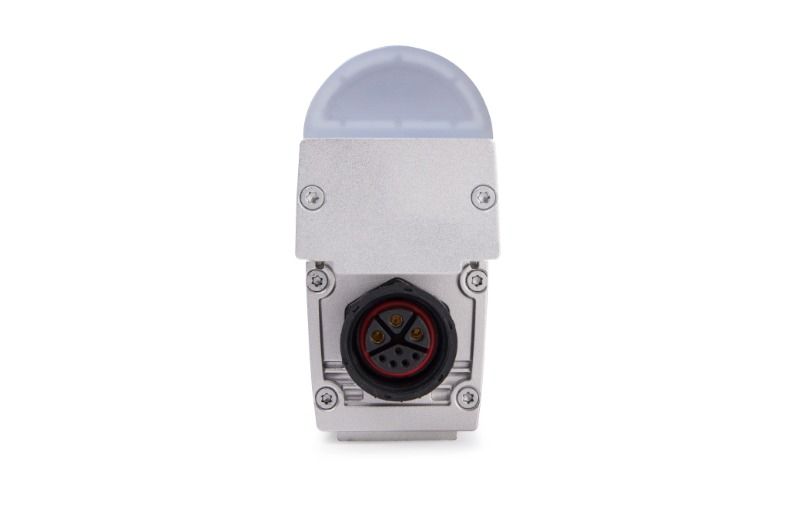

Power/data in/thru 8-pin custom connectorsSurge Protection: 4 KVMaximum connected 4 ft fixtures *: 42 pcs (52 m /169 ft) @ 230-277 VMaximum total string length (cable + fixtures)*: 150 m / 328 ft* Refer to system diagram for details on fixture run limitations.
Electrical
AC power 100-277 V AC nominal, 50/60 HzPower supply unit: Auto-ranging electronic switch modeTypical half-cycle RMS inrush current at 230 V, 50 Hz: 0.35 A Typicalearth-leakage current 1 ft: 0.15 mATypical earth-leakage current 4 ft: 0.21 mAPower Factor 12 W / 10 W mode: 0.95 @ 100 V / 120 V / 208 V / 230 V / 240 V ,0.90 @ 277 VPower Factor 5 W mode: 0.90 @ 100 V / 120 V / 208 V / 230 V / 240 V , 0.70 @ 277 VPower Consumption 1 ftMaximum: 12 W / 10 W / 5 W*Idle: 1.54 W *Power Consumption 4 ftMaximum:48 W / 40 W / 20 W *Idle: 2.30 W ** Measurements made at nominal voltage. Allow for a deviation of +/- 10%. Idle: steady state, all LEDs at zero intensity.Power Consumption: Depending on power setting mode.
Thermal
Cooling Convection
Maximum ambient temperature 45° C (113° F)*
Minimum ambient temperature -30° C (-22° F)*Above this temperature, the fixture regulates output to protect from overheating
Total heat dissipation (calculated, +/- 10%) 41 BTU/hr. per foot
Environmental
RoHS Compliant
REACH Compliant
WEEE Compliant
Proposition 65 Compliant
FSC Certified cardboard inlay and outer packaging
Efficacy (max output) 37 lm/W
LWR* 529 lm/kg (237 lm/lb)
*LWR = Lumen-to-Weight Ratio
Approvals
Global CB Certification/IECEE IEC 60598-2-5 (IEC 60598-1)
EU safety EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493
EU EMC EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
US safety ANSI/UL 1598
US EMC 47 CFR Part 15 Class B
Canadian safety CSA C22.2 No. 250.0
Canadian EMC ICES 003(B), ICES 005(B)
Australia/NZ RCM
India BIS IS 10322(Part5/section5)
Korea KS C 9832, KS C 9835
Related Items
Martin Companion Cable P/N MAR-91616091
Martin Companion Cable (for firmware update over DMX) Free download from www.martin.com
Accessories

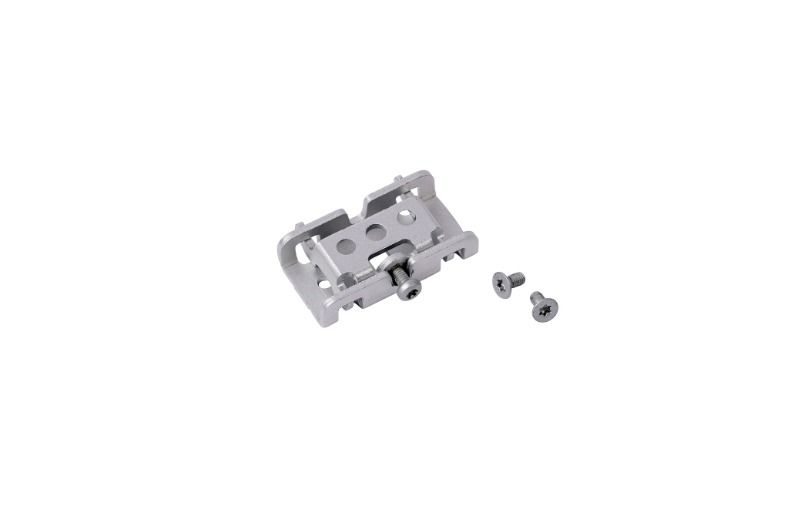

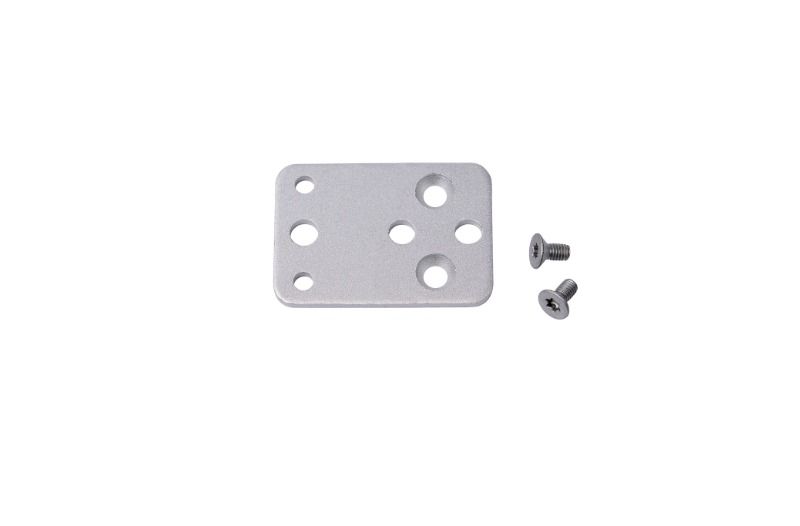

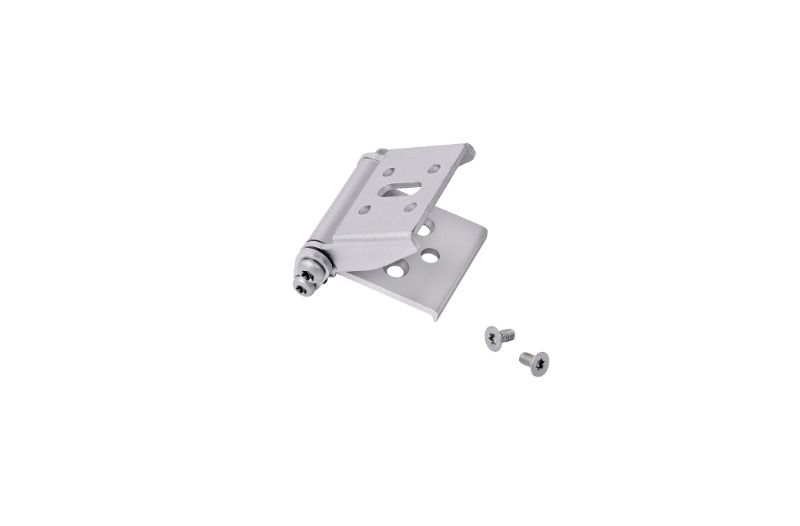

Beam controlGlare shield, EL Pro 1ft set of 4 P/N MAR-90570022Glare shield, EL Pro, 4ft set of 4: P/N MAR-90570023 Mounting bracketsAdjustable bracket EL Pro 10 pcs: P/N MAR-90570025Flange bracket EL Pro 10 pcs: MAR-90570026Quick mount bracket EL Pro 10 pcs: P/N MAR-90570027 Pre-assembled PD Hybrid Power DMX cablesPower DMX Cable PD PD 0.2M: P/N MAR-91700004Power DMX Cable PD PD 1M EU: MAR-91700005Power DMX Cable PD PD 2.5M EU: P/N MAR-91700006Power DMX Cable PD PD 5M EU: P/N MAR-91700007Power DMX Cable PD PD 10M EU: P/N MAR-91700008Power DMX Cable PD PD 0.2M US: P/N MAR-91700010Power DMX Cable PD PD 1M US: P/N MAR-91700011Power DMX Cable PD PD 2.5M US: P/N MAR-91700012Power DMX Cable PD PD 5M US: P/N MAR-91700013Power DMX Cable PD PD 10M US: P/N MAR-91700014 Bulk Hybrid Power DMX Cables and ConnectorsPower DMX Cable 100M Roll EU: P/N MAR-91700009Power DMX Cable 100M Roll US: P/N MAR-91700016Field installable connector PD female: P/N MAR-91700017Field installable connector PD male: P/N MAR-91700018 Junction box and End Termination Cap,MultitoolEnd termination cap PD: P/N MAR-91700015Junction Box Power DMX to PD: P/N MAR-91700019Exterior Multitool: P/N MAR-90590025
Ordering Information
Exterior Linear Pro DV QUAD 1ft P/N MAR-90570002
Exterior Linear Pro DV QUAD 4ft P/N MAR-90570005
