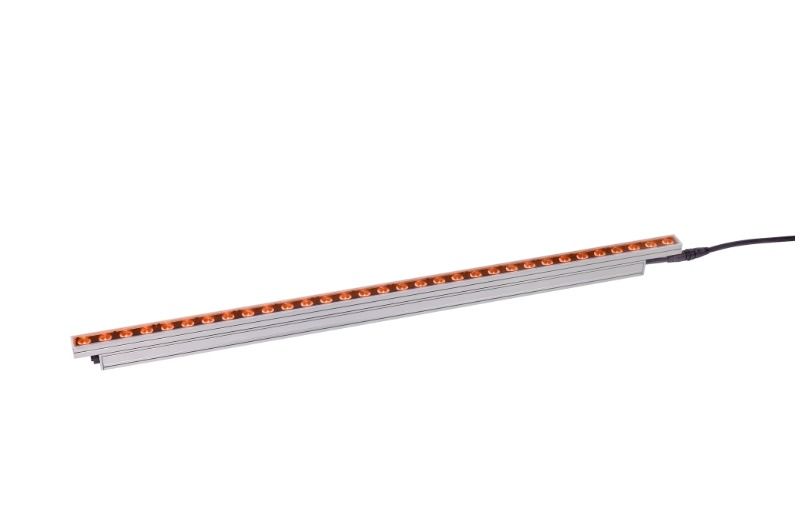

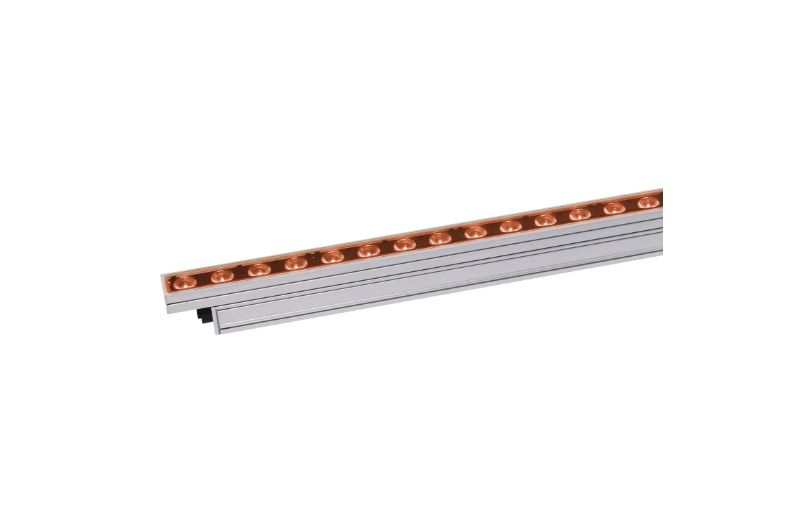

Exterior Linear Pro Graze QUAD

  • Marka : MARTIN
  • Ürün Kodu :

Dış Linear Pro Graze QUAD
Renk Arttırma Teknolojisine ve Özel Renk Sıcaklığı Kanalına Sahip Dış Mekan Doğrusal Graze Armatürü

Martin Exterior Linear Pro Graze QUAD ışıklar, renk artırma teknolojisiyle yüksek çıktı ve göze çarpmayan ancak sağlam muhafazalara sahip, esnek, kompakt, LED tabanlı mimari armatürlerdir. 15 derecelik eşit ışık dağılımı sağlayan bu ürünler, stadyumlarda ve arenalarda, yolcu gemilerinde, tema parklarında, otellerde, kumarhanelerde, köprülerde, tünellerde veya diğer kalıcı iç veya dış mekan kurulumlarında dokulu yüzeyleri, duvarları, cepheleri, tavanları ve diğer yüzeyleri vurgulamak için mükemmeldir.

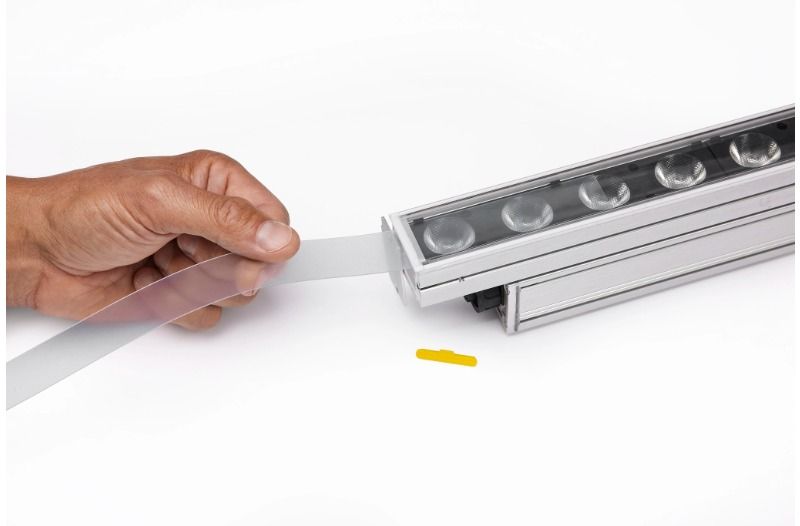

Graze QUAD modelleri, 8 LED/ft ile homojenleştirilmiş renk karışımına ve tek bir rengin veya karışık renklerin tam güçlü aydınlatılması için entegre renk güçlendirme özelliğine sahiptir. Her ünite, üstün renk tutarlılığı için fabrikada kalibre edilmiştir; bu, onları benzer armatürlerden üç kata kadar daha parlak hale getirirken aynı zamanda daha düşük toplam güç tüketimine sahiptir. Beyazın otomatik olarak hesaplandığı RGBW motorunun mantıksal RGB kontrolü de dahildir. Çok çeşitli ek ışın konfigürasyonları için isteğe bağlı mikro lens filmi eklenebilir.

Akıllı özelliklerle donatılmış bu armatürler, siyah gövde eğrisini doğru şekilde takip eden özel bir renk sıcaklığı kontrol kanalı sunarak aydınlatma tasarımcılarının favori varsayılan renk sıcaklığını ayarlamalarına olanak tanır. Entegre segment kontrolü, armatürlerin 6 inçlik (15 cm) segmentlere kadar kontrol edilmesini sağlayarak daha organik ve ince renk geçişleri sağlar.

Sürdürülebilirliğe büyük önem verilen bu ışıklar, birleşik bir güç ve veri konektörü kullanılarak zincirleme bağlanarak daha basit altyapılar için uzun armatür çalışmalarına olanak tanır. Basit ışın açısı değiştirilebilirliği, geç tasarım değişikliklerini ve yerinde ayarlamaları kolaylaştırır ve akıllı montaj plakası tasarımı, çeşitli standart veya özel braket çözümleri sunar.

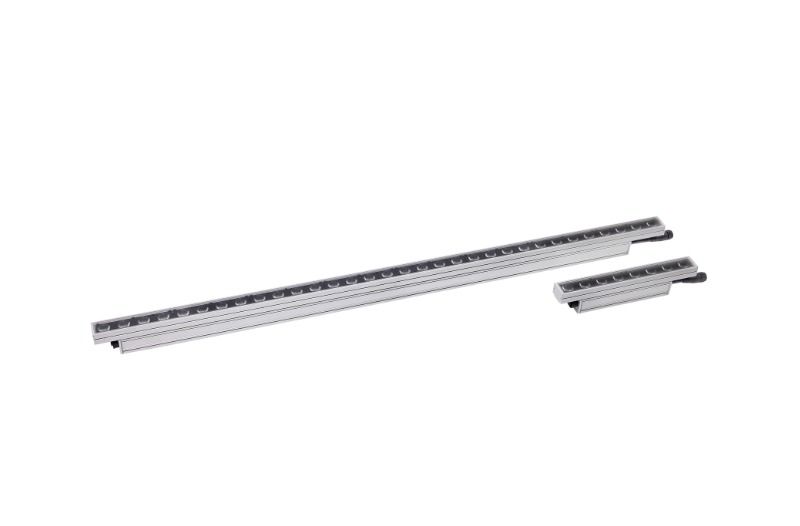

Bu ışıkların ince tasarımı, daha az yapısal gereksinimle mimari elemanlara entegre edilmelerini kolaylaştırır. Tüm modeller 1 ft veya 4 ft doğrusal uzunluklarda mevcuttur ve FSC sertifikalı ambalajlarda gönderilir.

Özellikler

  • Renk kalibrasyonlu DÖRTLÜ renkli LED'ler (8 LED/ft)
  • Homojen renk karışımı
  • Dar 15° ışın açısı
  • Özel renk sıcaklığı kontrol kanalı (1800K - 12000K)
  • Seçilebilir segment modları (1, 4 veya 8 segment)
  • Ayak başına seçilebilir güç tüketimi (12W/10W/5W)
  • 5W/ft güç modu, doğrusal cephe aydınlatması için ASHRAE standartlarını karşılar
  • Uzun fikstür çalışmaları için entegre çok aralıklı güç kaynağı ünitesi (PSU) 100-277V
  • Kolay zincirleme yapılandırmalar için hibrit güç ve veri konektörü
  • DMX ve RDM kontrolü
  • Yerel teşhis için entegre manyetik anahtar
  • Kalıcı dış mekan kurulumları için tasarlanmış sağlam IP66 muhafaza
  • Düşük ağırlık 0,8 kg/ft (1,9 lbs/ft)
  • Kompakt tasarım - 40 mm (1,57 inç) genişlik

Physical
Width 40 mm (1.57 inch.)
Height 68 mm (2.67 inch)
Length - 1 ft Version 312mm (1.02 ft)
Length - 4 ft Version 1227mm (4.02 ft)
Weight - 1 ft Version 0.85 kg (1.9 lbs)
Weight - 4 ft Version 2.8 kg (6.2 lbs)
Dynamic Effects
Intensity 0 - 100%
Color mixing RGBW
Color temperature control CCT: 1800K - 12000K (default 4000K)
Segment Control 0.5 ft, 1 ft or full 4 ft fixture control
Control and Programming
Control systems DMX, RDM
User interface Magnetic button to call up fixture status and test fixture
Stand-alone control Up to 20 scenes with individual fade/hold times
Control resolution 8-bit DMX individual color control
Dimmer Resolution 16-bit DMX control of intensity
DMX compliance USITT DMX512/1990
RDM compliance ANSI/ESTA E1.20
DMX channels 4ft 6/4/3/12/24 (standard/RAW/1 seg/4 seg/8 seg)
DMX channels 1ft 6/4/3/6 (standard/RAW/1 seg/2 seg)
Optics
Light source 8 x RGBW LEDs per foot
Minimum LED lifetime 50 000 hours (to >70% luminous output)*
Binning Tight color and flux binning
Calibration Full Gamut Color Calibration (1 step MacAdam ellipse)
Beam angle** 15° , 15° x 30°, 15° X 60°*Figure obtained under manufacturer's test conditions** Asymmetric beam angles for available as accessory micro-lens films
Photometric Data
CRI (Color Rendering Index) >70
CCT 1800K - 11000K (default 4000K)
Luminous output 1 ft at 12W 4 ft at 48W 2700K: 620 lumens 2480 lumens 4000K: 670 lumens 2680 lumens 6000K: 700 lumens 2800 lumens RED: 260 lumens 1040 lumens GREEN: 570 lumens 2280 lumens BLUE: 120 lumens 480 lumens * All Photometric Data measured in steady state (30 minutes warm-up time) at 25°C ambient.
Construction
Housing Aluminum
Finish Clear anodized (standard) or optional colors on request
Front Clear polycarbonate
Protection rating IP66
IK rating IK08
Effective Projected Area (EPA) 0.04 m2 per ft
Corrosion resistance C5 - very high corrosivity / Durability Range: High (ISO 12944-6)
Vibration resistance 1.0g, Sinusoidal (IEC 60068-2-6), 0.7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
Installation
Orientation Any
Minimum distance to illuminated surfaces 0.1 m / 0.3 ft.
Connections

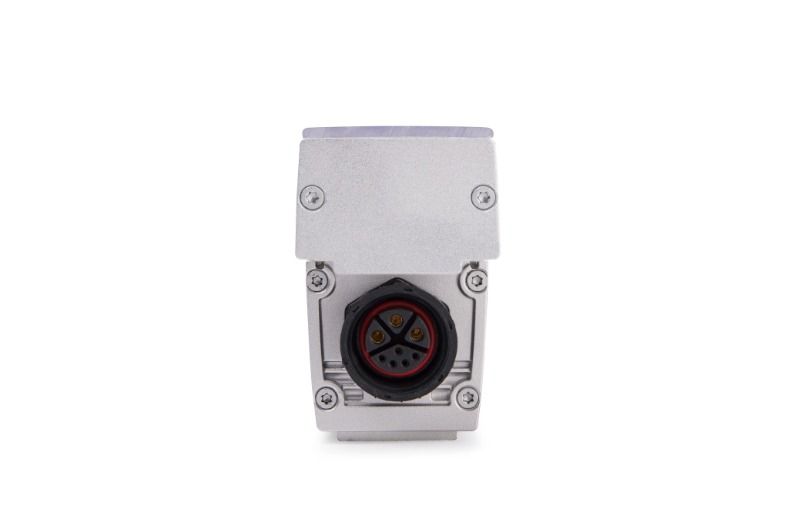

Power/data in/thru 8-pin custom connectors Surge Protection: 4 KVMaximum connected 4 ft fixtures *: 42 pcs (52 m /169 ft) @ 230-277 VMaximum total string length (cable + fixtures)*: 150 m / 328 ft* Refer to system diagram for details on fixture run limitations.
Electrical
AC power 100-277 V AC nominal, 50/60 Hz Power supply unit: Auto-ranging electronic switch mode Typical half-cycle RMS inrush current at 230 V, 50 Hz: 0.35 A Typical earth-leakage current 1 ft: 0.15 mATypical earth-leakage current 4 ft: 0.21 mA Power Factor 12 W / 10 W mode: 0.95 @ 100 V / 120 V / 208 V / 230 V / 240 V , 0.90 @ 277 VPower Factor 5 W mode: 0.90 @ 100 V / 120 V / 208 V / 230 V / 240 V , 0.70 @ 277 VPower Consumption 1 ft Maximum: 12 W / 10 W / 5 W * Idle: 1.54 W *Power Consumption 4 ftMaximum: 48 W / 40 W / 20 W *Idle: 2.30 W ** Measurements made at nominal voltage. Allow for a deviation of +/- 10%. Idle: steady state, all LEDs at zero intensity.Power Consumption: Depending on power setting mode.
Thermal
Cooling Convection
Maximum ambient temperature 45° C (113° F)*
Minimum ambient temperature -30° C (-22° F) *Above this temperature, the fixture regulates output to protect from overheating
Total heat dissipation (calculated, +/- 10%) 41 BTU/hr. per foot
Environmental
RoHS Compliant
REACH Compliant
WEEE Compliant
Proposition 65 Compliant
FSC Certified cardboard inlay and outer packaging
Efficacy (max output) 54 lm/W
LWR* 765 lm/kg (342 lm/lb)
*LWR = Lumen-to-Weight Ratio
Approvals
Global CB Certification/IECEE IEC 60598-2-5 (IEC 60598-1)
EU safety EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493
EU EMC EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
US safety ANSI/UL 1598
US EMC 47 CFR Part 15 Class B
Canadian safety CSA C22.2 No. 250.0
Canadian EMC ICES 003(B), ICES 005(B)
Australia/NZ RCM
India BIS IS 10322(Part5/section5)
Korea KS C 9832, KS C 9835
Related Items
Martin Companion Cable P/N MAR-91616091
Martin Companion Cable (for firmware update over DMX) Free download from www.martin.com
Accessories

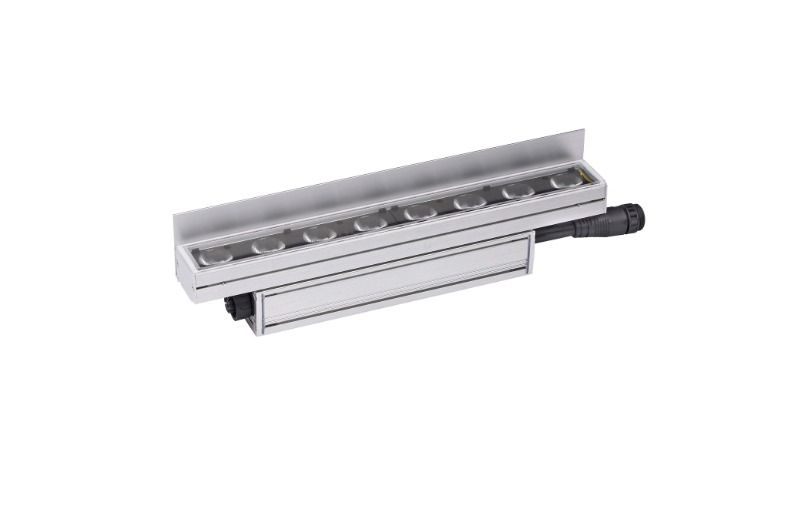

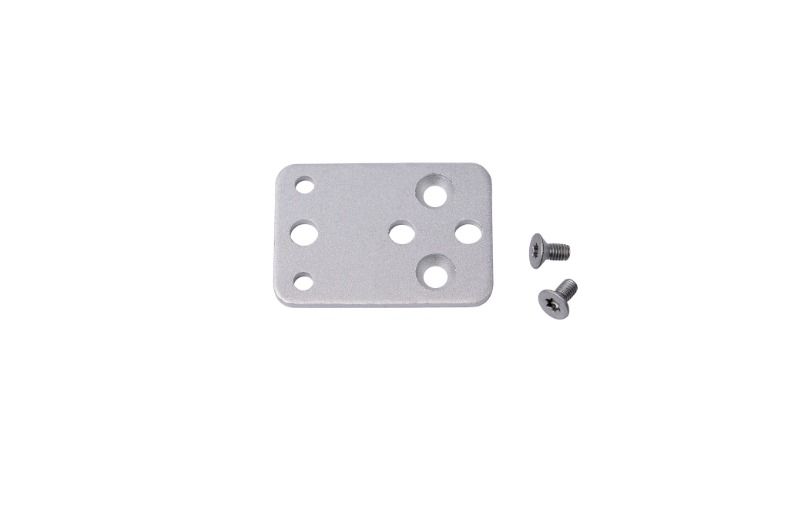

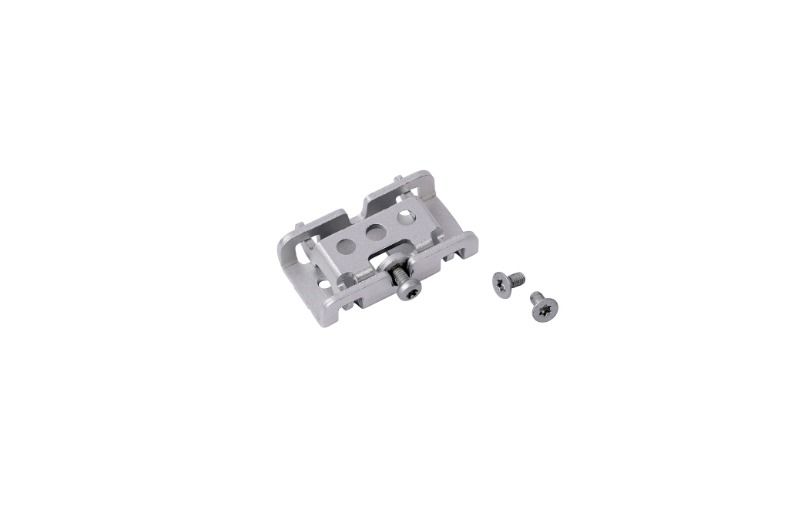

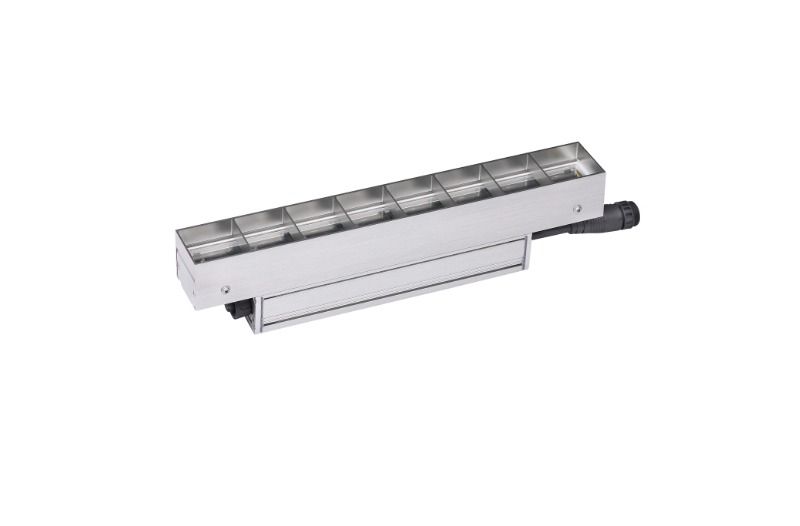

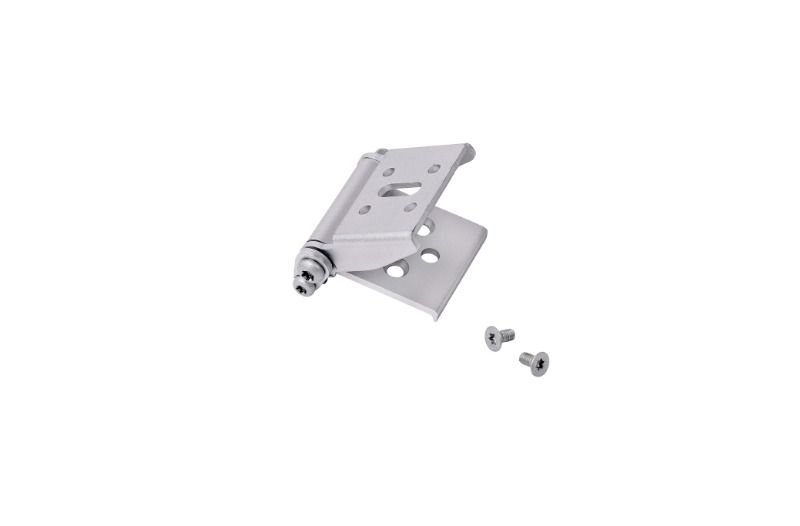

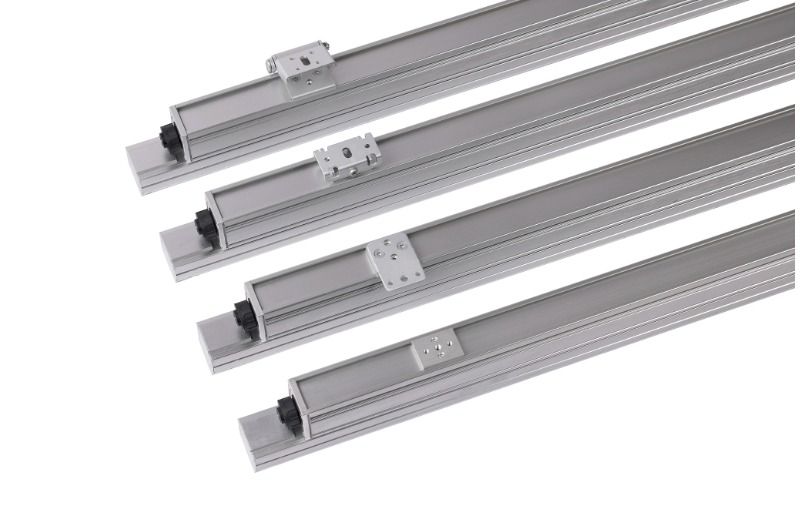

Beam controlGlare shield, EL Pro 1ft set of 4 P/N MAR-90570022 Glare shield, EL Pro, 4ft set of 4: P/N MAR-90570023 Louvre, EL Pro Quad 1ft set of 4: P/N MAR-90570024Asymm diffuser Wide EL Pro 4ft, set of 6: P/N MAR-90570020Asymm diffuser Narrow EL Pro 4ft, set of 6: P/N MAR-90570021 Mounting bracketsAdjustable bracket EL Pro 10 pcs: P/N MAR-90570025Flange bracket EL Pro 10 pcs: MAR-90570026Quick mount bracket EL Pro 10 pcs: P/N MAR-90570027 Pre-assembled PD Hybrid Power DMX cablesPower DMX Cable PD PD 0.2M: P/N MAR-91700004Power DMX Cable PD PD 1M EU: MAR-91700005Power DMX Cable PD PD 2.5M EU: P/N MAR-91700006Power DMX Cable PD PD 5M EU: P/N MAR-91700007Power DMX Cable PD PD 10M EU: P/N MAR-91700008Power DMX Cable PD PD 0.2M US: P/N MAR-91700010Power DMX Cable PD PD 1M US: P/N MAR-91700011Power DMX Cable PD PD 2.5M US: P/N MAR-91700012Power DMX Cable PD PD 5M US: P/N MAR-91700013Power DMX Cable PD PD 10M US: P/N MAR-91700014 Bulk Hybrid Power DMX Cables and ConnectorsPower DMX Cable 100M Roll EU: P/N MAR-91700009Power DMX Cable 100M Roll US: P/N MAR-91700016Field installable connector PD female: P/N MAR-91700017Field installable connector PD male: P/N MAR-91700018 Junction Box, End Termination Cap, MultitoolEnd termination cap PD: P/N MAR-91700015Junction Box Power DMX to PD: P/N MAR-91700019Exterior Multitool: P/N MAR-90590025
Ordering Information
Exterior Linear Pro graze QUAD 1ft P/N MAR-90570000
Exterior Linear Pro graze QUAD 4ft P/N MAR-90570003
