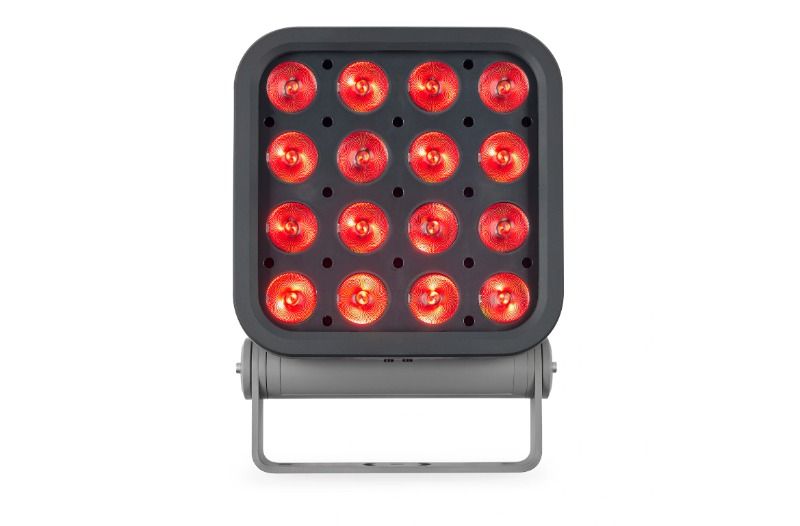

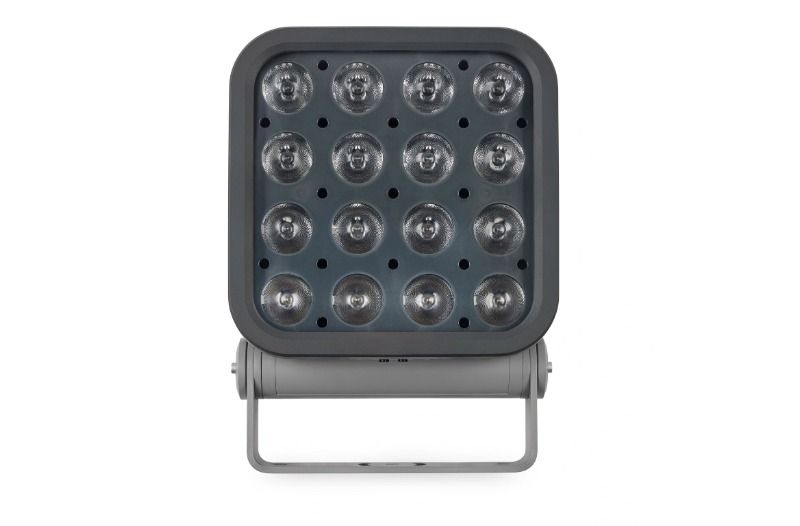

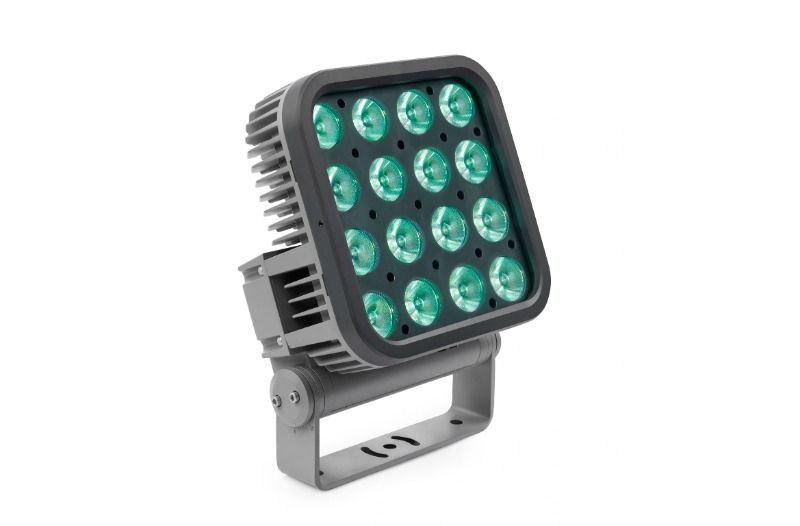

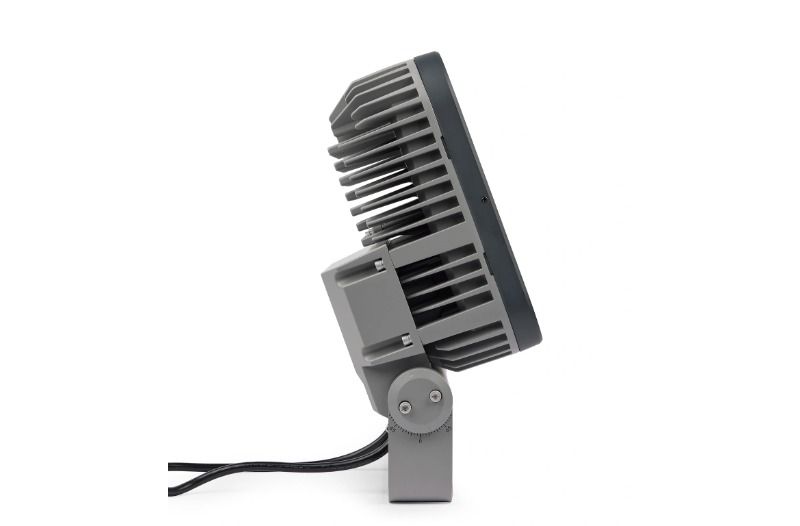

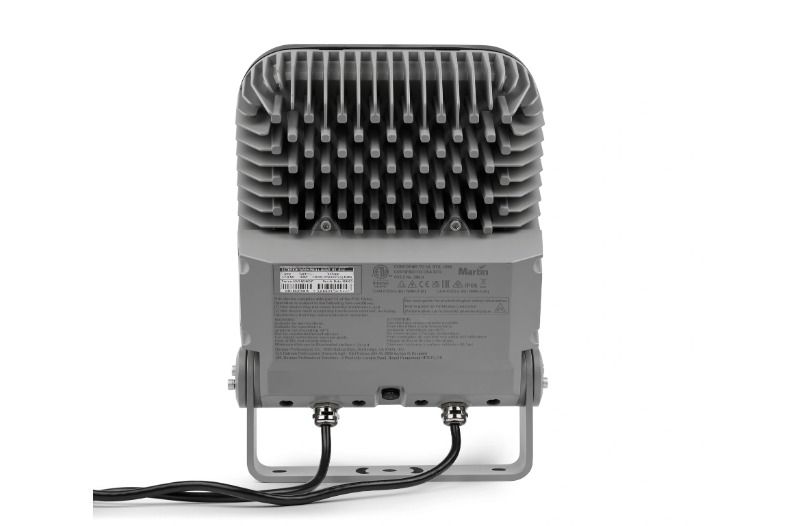

Exterior Wash Pro L QUAD

  • Marka : MARTIN
  • Ürün Kodu :

Dış Cephe Yıkama Pro L QUAD
Yaratıcı kontrole sahip dış mekan sınıfı DÖRTLÜ renkli yıkama lambası

Zorlu koşullar ve yaratıcılık için tasarlanan Exterior Wash Pro L QUAD, daha büyük yapıları ve bina cephelerini aydınlatmak için tasarlanmış mantıklı, kullanıcı dostu ve çok yönlü bir aydınlatma çözümü sunar. Harici mikro lenslere ve isteğe bağlı bir bölme snootuna sahip olan bu fikstür, yapılandırılabilir ışın kontrolü sağlar. Exterior Wash Pro L QUAD benzersiz renk performansına sahiptir. Fabrika renk kalibrasyonu, üstün renk tutarlılığı sağlar ve siyah gövde eğrisini tam olarak takip ederek 1000K'dan 12.500K'ya kadar uzanan özel bir renk sıcaklığı kontrol kanalı sağlar. LED kapasitesi ile PSU kapasitesi arasındaki akıllı oranı kapsayan entegre renk güçlendirme teknolojisi, önceki modellere göre üç kata kadar daha parlak doygun ve karışık renkler sağlar. Kalıcı dış mekan kurulumları için tasarlanan ve 5 yıllık garantiyle desteklenen bu armatür, katı çevre standartlarını karşılar.

Özellikler

  • Dört boyut ve lümen paketinden oluşan Logic ailesi (S, M, L, XL)
  • Kompakt ve ince tasarım
  • Fabrika kalibrasyonuna dayalı üstün renk tutarlılığı
  • Parlak, doygun ve karışık renkler için renk güçlendirme
  • Özel renk sıcaklığı kontrol kanalı
  • Yüksek güçlü RGBW LED'ler kullanılarak dar ışın açısı
  • İsteğe bağlı bölme snoot

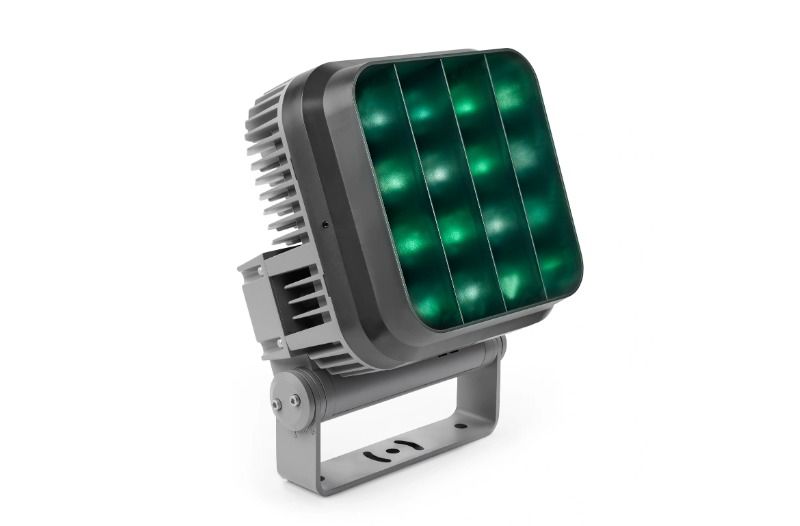

  • Harici olarak monte edilen mikro lens difüzörleri
  • RDM ve DMX kontrolü
  • Manyetik sensör aracılığıyla yerel teşhis ve odaklama
  • Güç ve DMX GİRİŞ/ÇIKIŞ önceden monte edilmiş kablolar
  • Kolay zincirleme bağlantı için isteğe bağlı Hibrit Giriş/Çıkış kablo çözümü
  • Tamamen hava koşullarına dayanıklı gövde (IP66, IK08 ve C-5 Yüksek korozyon derecesi)
  • FSC sertifikalı karton ambalajda gönderilir
  • 5 yıl garanti

Physical
Length 165 mm (6.49 inch)
Width 275 mm (10.83 in.)
Height 370 mm (14.57 in.)
Weight 12.4 kg (27.3 lbs)
Dynamic Effects
Intensity 0 - 100 %
Color mixing RGB + CTC (Color Temperature Control)
Color temperature control 1000 K - 12500K in 50K steps
Control and Programming
Control systems DMX, RDM
User interface Magnetic sensor for local diagnostics and focusing
Stand-alone control Up to 20 scenes with individual fade/hold times
Control resolution 8-bit DMX control of each color
Dimmer Resolution 16-bit DMX control of intensity
DMX channels 6/3/7/4 (Standard/Basic/Extended/Raw)
DMX compliance USITT DMX512/1990
RDM compliance ANSI/ESTA E1.20
DMX/RDM Transceiver Galvanic-isolated RS-485
Firmware update Serial upload via DMX link
Optics
Light source 16 x RGBW LEDsTotal LED power: 640 W (16 x 40 W)Minimum LED lifetime: 100 000 hours (to > 70% luminous output)*LED manufacturer: OsramBinning: Tight color and flux binningCalibration: Full Gamut Color Calibration (1 step MacAdam ellipse)*Figure obtained under manufacturer's test conditions at Ta = 25° C.
Beam Angle Options
Native beam angle 8°
Narrow micro lens 10°
Medium micro lens 16°
Wide micro lens 30°
Very Wide micro lens 54°
Asymmetric micro lens 9° x 56°
Photometric Data
CRI (Color Rendering Index) > 70
CCT 1000K - 12500K (Default 4000K)
LUMINOUS OUTPUT*
2400K 3550 lm
4000K 4800 lm
6500K 7100 lm
Full Output 7100 lm
Red 2280 lm
Green 4550 lm
Blue 1870 lm * All Photometric Data measured in steady state (30 minutes warm-up time) at 25 °C ambient.
Construction
Housing Cast Aluminum
Color Traffic grey RAL 7042 or Traffic white RAL 9016 - other colors available on request
Surface treatment Anodized and electrostatic powder-coated
Protection rating IP66
Effective Projected Area (EPA) 0.097 m² / 0.120 m²
Impact resistance IK08
Corrosion resistance C5 High (ISO 12944-6)
Vibration resistance 1.0g, Sinusoidal (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
Installation
Mounting Adjustable bracket
Orientation Any
Minimum distance to illuminated surfaces 0.1 m (0.3 ft.)
Connections
Power connection 2 m (6.5 ft.) cable tail open ended
Power input cable type, EU models H07RN-F 3G 1.0 mm², 450/750V, VDE
Power input cable type, US models PVC SJTW 3 x 1.31 mm² (16AWG) 105° C 300 V VW-1
Data connection 2 m (6.5 ft.) open ended 6-conductor combined input + output cable tail Hybrid power/data cables (in & thru) 8-pin custom connectors available on request
Electrical
AC power 100 - 240 / 277 V nominal, 50/60 Hz
Power supply unit Auto-ranging electronic switch-mode
Typical half-cycle RMS inrush current 13 A
Surge protection 4 KV
Max earth leakage 0.5 mA
Power factor 0.99 @110 V / 120 V, 0.95 @208 V / 230V, 0.92 @277 V
Max current draw 1.50 A @100 V, 1.25 A @120 V, 0.65 A @230 V, 0.54 A @277 V
Power Consumption
Maximum Power Consumption 150 W (reduced mode 120W)*
Idle 3.5 W* * Measurements made at nominal voltage. Allow for a deviation of +/- 10%. Idle: all LEDs at zero intensity
Thermal
Cooling Convection
Maximum ambient temperature 45° C (113° F)*
Minimum ambient temperature -30° C (-22° F)**
Total heat dissipation (calculated, +/- 10%) 512 BTU/hr
*Above this temperature, the fixture regulates output to protect from overheating.**Power must be maintained below -20° C (-4° F)
Environmental
RoHS Compliant
REACH Compliant
WEEE Compliant
Proposition 65 Compliant
Packaging FSC certified cardboard inlay and outer box
Efficacy (max output) 47 lm/W
LWR* 573 lm/kg (260 lm/lb)* *LWR = Lumen-to-Weight Ratio
Approvals
Global CB Certification/IECEE IEC 60598-2-5 (IEC 60598-1)
EU safety EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493
EU EMC EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
US safety ANSI/UL 1598
US EMC 47 CFR Part 15 Class B
Canadian safety CSA C22.2 No. 250.0
Canadian EMC ICES 003(B), ICES 005(B)
Australia/NZ RCM
United Kingdom UKCA
India BIS IS 10322(Part5/section5)
Korea KS C 9832, KS C 9835
Ordering Information - Fixtures
Exterior Wash Pro L QUAD, EU, white P/N MAR-90590103
Exterior Wash Pro L QUAD, US, grey P/N MAR-90590007
Exterior Wash Pro L QUAD, EU, grey P/N MAR-90590003
Ordering Information - Accessories
Micro Lens Pro L - Narrow P/N MAR-90590036
Micro Lens Pro L - Medium P/N MAR-90590037
Micro Lens Pro L - Wide P/N MAR-90590038
Micro Lens Pro L - Very Wide P/N MAR-90590039
Micro Lens Pro L - Asymmetric P/N MAR-90590040

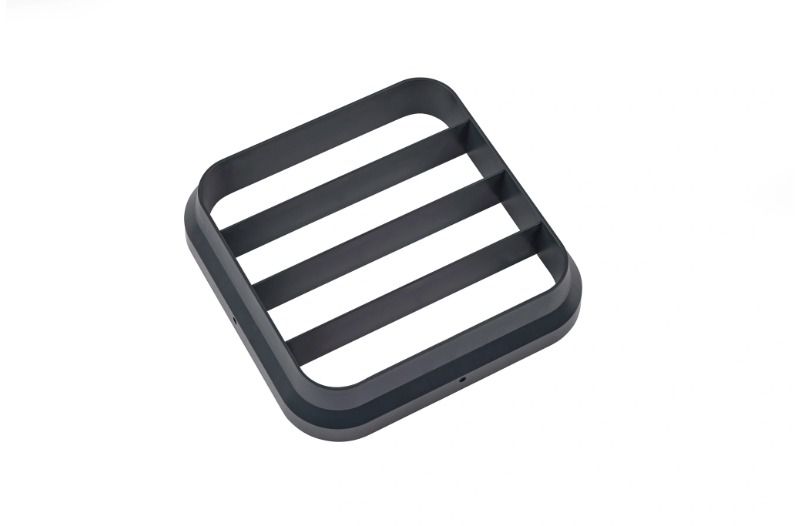

Baffle Snoot Pro L QUAD P/N MAR-90590019
Hybrid PD cable tail In/Out 0.5 m, black P/N MAR-91700020
Attachment plate for safety wire P/N MAR-90590050
Hybrid PD cable tail In/Out 0.5 m, white P/N MAR-91700022

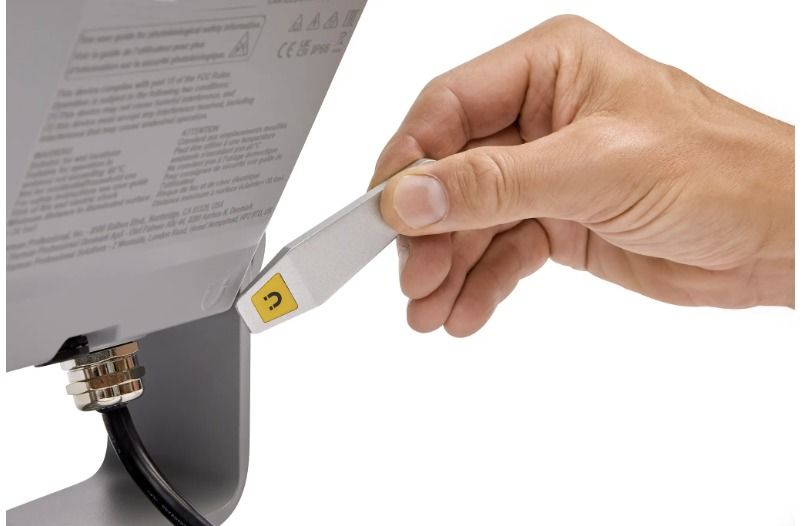

Exterior Multitool P/N MAR-90590025
Junction Box Power DMX to PD P/N MAR-91700019
