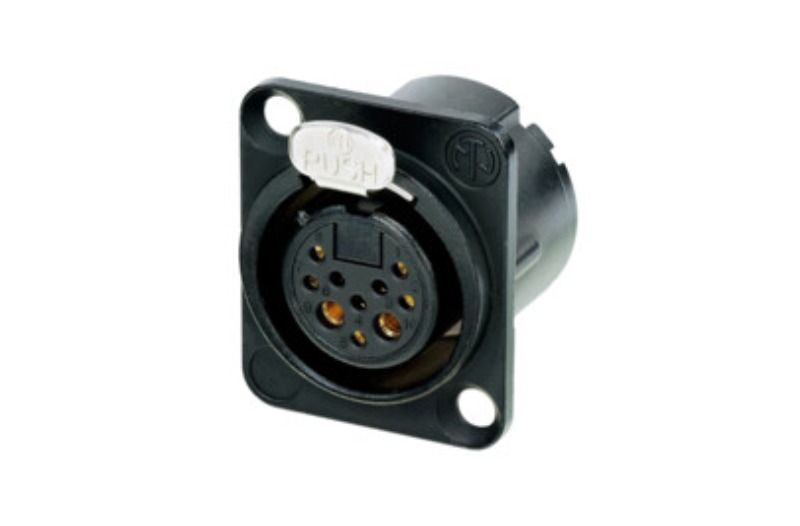

NC10FD-LX-B

8 + 2 kutuplu dişi D-boyut priz, KTL kaplamalı metal gövde, çift yönlü topraklama kontağı

Özellikler ve Faydalar

CAT 5e performansı ve 16 A ve 50 V'ye kadar güç sunan veriler için uygundur - PoE+ yeteneklerinin ötesine geçer
RJ45 tipi konnektörlere kıyasla üstün sağlamlık
Tamamı metal gövde, en iyi genel RF korumasını ve elektromanyetik korumayı sunar
D boyutlu muhafaza, endüstri standardı D montaj boyutlarıyla kurulum uyumluluğu sağlar
Mükemmel sinyal bütünlüğü için çift yönlü topraklama kontaklı priz

Product
Title	NC10FD-LX-B
Type	Chassis
Connection Type	XLR
Gender	female
Electrical
Contact resistance	<= 3 mOhm
Dielectric strength	1 kVdc
Insulation resistance	> 10 GOhm (initial); 0.1 GOhm (after damp heat test)
Number of electronical contacts	8 + 2
Rated current per contact	16 A (power pins), 3 A (data pins)
Rated voltage	< 50 V
Cable shield - shell connection	choosable
Transmission performance	CAT 5e
Mechanical
Insertion force	<= 20 N
Withdrawal force	<= 20 N
Lifetime	> 1000 mating cycles
Wiresize	2.5 mm² / AWG 14 (power pins), 1 mm² / AWG 18 (data pins)
Material
Contact plating	0.2 µm Au hard alloy over 2 µm Ni
Contacts	Brass (CuZn39Pb3)
Insert	PA66
Locking element	Steel Ck67
Locking element plating	Nickel
Shell	Zinc diecast (ZnAl4Cu1)
Shell coating	Black KTL
Environmental
Flammability	UL 94 V-0
Protection class	IP 40
Solderability	Complies with IEC 68-2-20
Temperature range	-30 °C to +80 °C
Manufacturing Standard	IEC 61076-2-103
