NE8FDV

  • Marka : NEUTRIK
  • Ürün Kodu : NE8FDV

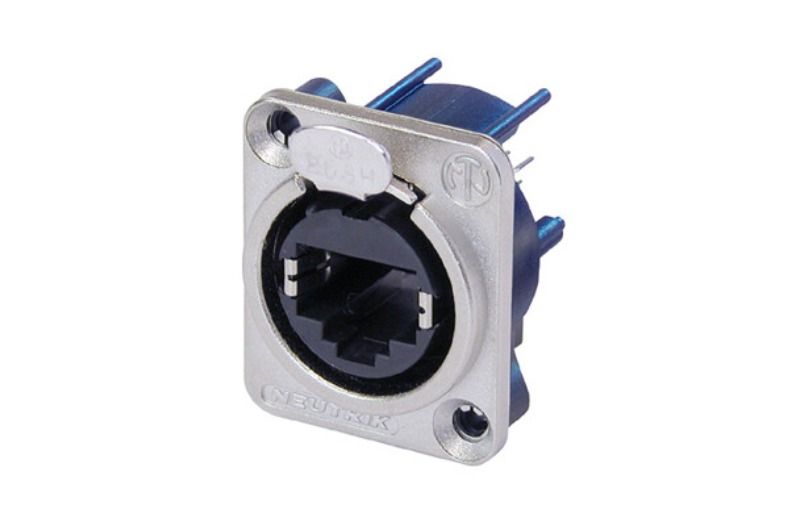

Dikey PCB panel montajlı RJ45 yuvası, mandal kilitli D şeklinde metal flanş, maks. panel kalınlığı 4 mm, montaj vidaları dahil değildir
etherCON Serisi, profesyonel ses, video ve yıldırım ağı uygulamaları için optimize edilmiş, sağlamlaştırılmış ve kilitlenebilir bir RJ45 konnektör sistemidir. Şasi konnektörleri, eğlence sektörünün standartlaştırılmış panellerine uyacak şekilde şekillendirilmiştir.

D-Serisi, etherCON serisinin en sağlam tasarımını sunar ve panel montajı ve kurulumcu pazarı için mükemmel şekilde uygundur.

Dikkat! CAT6 kablo konnektörü NE8MC6-MO ve NKE6S* kablolarıyla etkileşime girmez.

Özellikler ve Faydalar

  • NE8MC* veya herhangi bir standart RJ45 fişine uygundur
  • TIA/EIA 568C ve ISO/IEC 11801'e göre CAT5e / Sınıf D
  • Onaylı mandal kilit sistemi
  • Panelin ön veya arka kısmından monte edilebilir
  • Zemin paneli bağlantısı
  • PoE tip 4 sınıf 8 (100W) acc. IEEE 802.3bt

Product
Title NE8FDV
Gender female
Electrical
Contact resistance < 50 mOhm
Dielectric strength 1 kVdc
Frequencyrange 1 - 100 MHz
Insulation resistance > 0.5 GOhm
Rated current per contact 1,5 A
Rated voltage <= 57 V
Transmission performance CAT5e acc. to TIA/EIA 568C channel specificationsCLASS D acc. to ISO/IEC 11801 channel specifications
Power over Ethernet PoE type 4 class 8 (100W) acc. IEEE 802.3bt
Mechanical
Insertion force <= 20 N
Withdrawal force <= 20 N
Lifetime > 1000 mating cycles
Panel thickness max. 4 mm 0.16'
Wiresize
Wiring vertical PCB mount
Locking device Latch lock
Chassis shape D
Material
Contact plating 0.2 µm Au over Ni plating
Contacts Bronze (CuSn8)
Insert PBTP 15 % GR
Shell Zinc diecast (ZnAl4Cu1)
Shell plating Nickel
Locking element plating Nickel
Environmental
Flammability UL 94 V-0
Solderability Complies with IEC 68-2-20
Temperature range -30 °C to +80 °C
Standard compliance ISO/IEC 11801-1 Ed. 1.0 (2017-11)IEC 60603-7-3 Ed.2.0 (2010-04)IEC 60512-99-002 Ed.2.0 (2022-01)IEC 60512-9-3 (2011-06)
