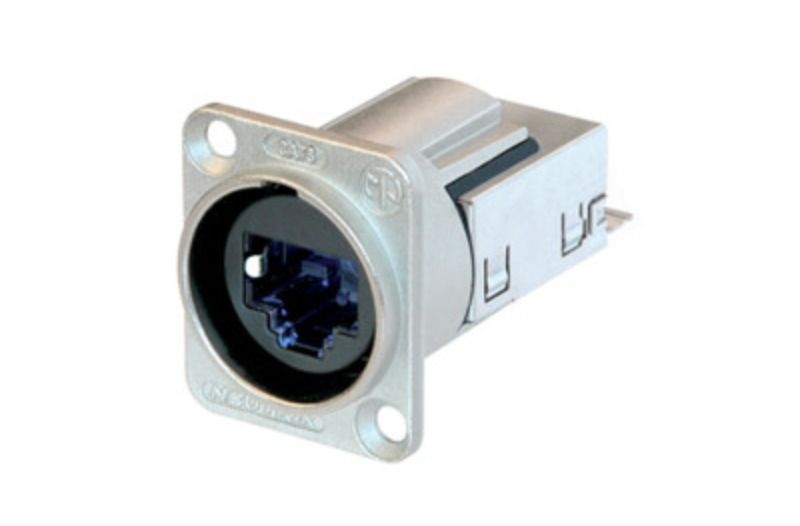

NE8FDY-C6

  • Marka : NEUTRIK
  • Ürün Kodu : NE8FDY-C6

Metal muhafazalı ve güvenli kilitleme sistemli etherCON CAT6 D-şekilli panel konnektörleri, kablo montajını kolay ve hızlı hale getiren aletsiz ve gaz geçirmez bir IDC sonlandırması sunar.
Dikkat! YALNIZCA NE8MC6-MO, NKE6S-* ve jenerik RJ45 konnektörlerle birleşir.

EtherCON kablo konnektör taşıyıcıları NE8MC*, NE8MX* ve CAT6A kablo konnektörleri NE8MX6* ile uyumlu değildir.

Özellikler ve Faydalar

  • CAT6 uyumlu - 10 GBit/s'ye kadar veri hızı
  • CAT6 performansı - hızlı veri iletimi ve yüksek bant genişliği uygulamaları
  • TIA/EIA 568C ve ISO/IEC 11801'e göre CAT6 / Sınıf EA
  • IP65 - Birleştirilmiş durumda toz ve su geçirmez
  • Korumalı sistem - yüksek gürültü bağışıklığı ve EMI koruması
  • İtme Çekme çiftleşmesi - güvenli ve kanıtlanmış kilitleme sistemi
  • Seçilebilir topraklama seçeneğiyle panel konnektörü üzerindeki topraklama kablosu atlama kablosu
  • Aletsiz gaz geçirmez IDC sonlandırması
  • PoE tip 4 sınıf 8 (100W) acc. IEEE 802.3bt

Product
Title NE8FDY-C6
Gender female
Electrical
Contact resistance < 50 mOhm
Dielectric strength 1 kVdc
Frequencyrange 1 - 250 MHz
Insulation resistance > 0.5 GOhm
Rated current per contact 1,5 A
Rated voltage <= 57 V
Transmission performance CAT6A acc. to TIA/EIA 568C channel specificationsCLASS EA acc. to ISO/IEC 11801 channel specifications
Power over Ethernet PoE type 4 class 8 (100W) acc. IEEE 802.3bt
Mechanical
Insertion force <= 40 N
Withdrawal force <= 20 N
Lifetime > 1000 mating cycles
Panel thickness max. 3 mm , 0.12''
Wiresize solid: 0.205 - 0.324 mm² (AWG 24 - AWG 22)
Wiresize stranded: 0.141 - 0.355 mm² (AWG 26/7 - AWG 22/7)
Locking device Push-Pull
Chassis shape D
Material
Contact plating 0.7 µm Au over 1.2 µm Ni plating
Contacts Bronze (CuSn8)
Insert Polycarbonate
Shell Zinc diecast (ZnAl4Cu1)
Shell plating Nickel
Strain relief Stainless steel
Environmental
Flammability UL 94 HB
Protection class IP 65
Temperature range -10 °C to +60 °C
Standard compliance ISO/IEC 11801-1 Ed. 1.0 (2017-11)IEC 60603-7-3 Ed.2.0 (2010-04)IEC 60512-99-002 Ed.2.0 (2022-01)IEC 60512-9-3 (2011-06)
