NE8FBV

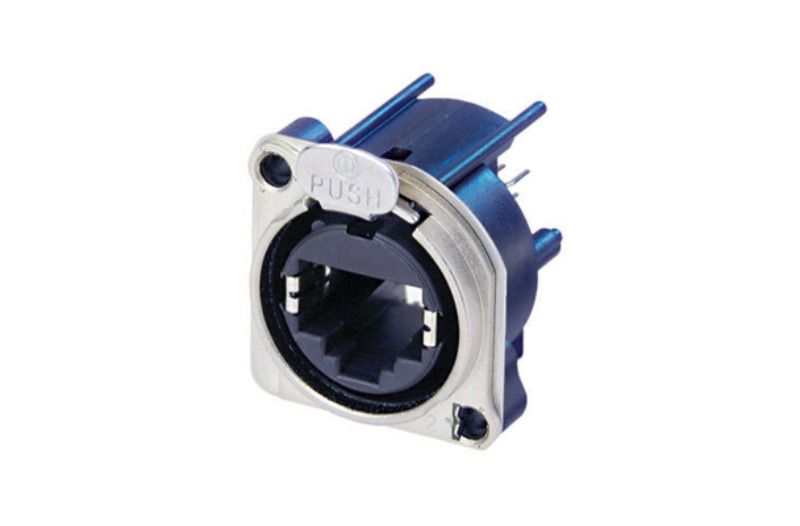

Dikey PCB montajlı RJ45 yuvası, mandal kilitli B-Serisi kesit, maks. panel kalınlığı 3 mm
etherCON Serisi, profesyonel ses, video ve yıldırım ağı uygulamaları için optimize edilmiş, sağlamlaştırılmış ve kilitlenebilir bir RJ45 konnektör sistemidir. Şasi konnektörleri, eğlence sektörünün standartlaştırılmış panellerine uyacak şekilde şekillendirilmiştir.

B Serisi, yerden tasarruf sağlayan bir tasarım ve sağlam bir metal ön plaka sunar.

Dikkat! CAT6 kablo konnektörü NE8MC6-MO ve NKE6S* kablolarıyla etkileşime girmez.

Özellikler ve Faydalar

  • Sağlam etherCON NE8MC* veya herhangi bir standart RJ45 fişine uygundur
  • Onaylı mandal kilit sistemi
  • TIA/EIA 568C ve ISO/IEC 11801'e göre CAT5e / Sınıf D
  • Zemin paneli bağlantısı
  • PoE tip 4 sınıf 8 (100W) acc. IEEE 802.3bt

Product
Title NE8FBV
Gender female
Electrical
Contact resistance < 50 mOhm
Dielectric strength 1 kVdc
Frequencyrange 1 - 100 MHz
Insulation resistance > 0.5 GOhm
Rated current per contact 1,5 A
Rated voltage <= 57 V
Transmission performance CAT5e acc. to TIA/EIA 568C channel specificationsCLASS D acc. to ISO/IEC 11801 channel specifications
Power over Ethernet PoE type 4 class 8 (100W) acc. IEEE 802.3bt
Mechanical
Insertion force <= 20 N
Withdrawal force <= 20 N
Lifetime > 1000 mating cycles
Panel thickness max. 3 mm 0.12'
Wiresize
Wiring vertical PCB mount
Locking device Latch lock
Mounting direction Rear mounting
Chassis shape B
Mounting A-Screw
Material
Contact plating 0.2 µm Au over Ni plating
Contacts Bronze (CuSn8)
Insert PBTP 15 % GR
Shell Zinc diecast (ZnAl4Cu1)
Shell plating Nickel
Locking element plating Nickel
Environmental
Flammability UL 94 V-0
Solderability Complies with IEC 68-2-20
Temperature range -30 °C to +80 °C
Standard compliance ISO/IEC 11801-1 Ed. 1.0 (2017-11)IEC 60603-7-3 Ed.2.0 (2010-04)IEC 60512-99-002 Ed.2.0 (2022-01)IEC 60512-9-3 (2011-06)
