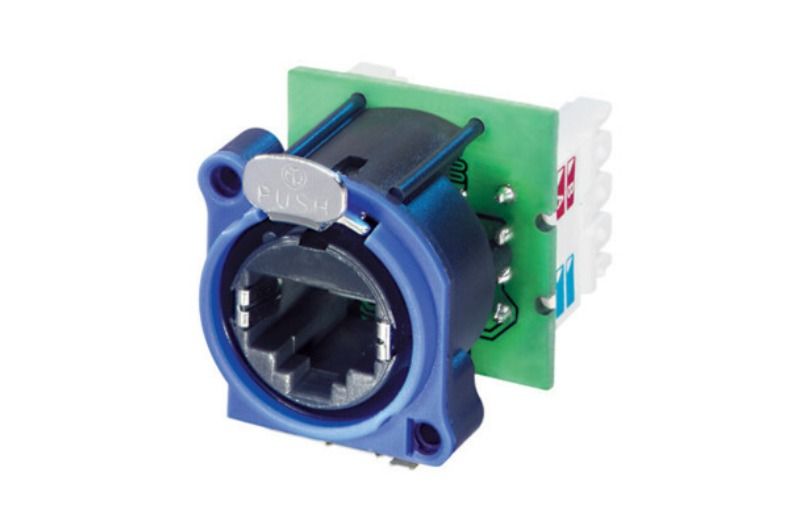

NE8FAV-Y110

  • Marka : NEUTRIK
  • Ürün Kodu : NE8FAV-Y110

Panel montajlı RJ45 priz, IDC 110 delme terminalleri, mandal kilitleme sistemli A Serisi kesme, maks. panel kalınlığı 3 mm. Montaj vidaları dahildir.
etherCON Serisi, profesyonel ses, video ve yıldırım ağı uygulamaları için optimize edilmiş, sağlamlaştırılmış ve kilitlenebilir bir RJ45 konnektör sistemidir. Şasi konnektörleri, eğlence sektörünün standartlaştırılmış panellerine uyacak şekilde şekillendirilmiştir.

Tamamı plastik olan A Serisi, yerden en fazla tasarruf sağlayan ve uygun maliyetli tasarımı sunar.

Dikkat! CAT6 kablo konnektörü NE8MC6-MO ve NKE6S* kablolarıyla etkileşime girmez.

Özellikler ve Faydalar

  • Sağlam etherCON NE8MC* veya herhangi bir standart RJ45 fişine uygundur
  • Onaylı mandal kilit sistemi
  • En fazla yerden tasarruf sağlayan ve uygun maliyetli tasarım
  • TIA/EIA 568C ve ISO/IEC 11801'e göre CAT5e / Sınıf D
  • Seçilebilir toprak - panel bağlantısı
  • 110 tipi delme terminalleri kullanılarak kolay ve hızlı montaj
  • PoE tip 3 sınıf 6 (60W) acc. IEEE 802.3bt

Product
Title NE8FAV-Y110
Gender female
Electrical
Contact resistance < 50 mOhm
Dielectric strength 1 kVdc
Frequencyrange 1 - 100 MHz
Insulation resistance > 0.5 GOhm
Rated current per contact 1,5 A
Rated voltage <= 57 V
Transmission performance CAT5e acc. to TIA/EIA 568C channel specificationsCLASS D acc. to ISO/IEC 11801 channel specifications
Power over Ethernet PoE type 3 class 6 (60W) acc. IEEE 802.3bt
Mechanical
Insertion force <= 20 N
Withdrawal force <= 20 N
Lifetime > 1000 mating cycles
Panel thickness max. 3 mm 0.12'
Wiresize 0.14 - 0.5 mm²
Wiresize 26 - 20 AWG
Wiring IDC 110 punch down terminals
Locking device Latch lock
Mounting direction Rear mounting
Chassis shape A
Mounting A-Screw
Material
Contact plating 0.2 µm Au over Ni plating
Contacts Bronze (CuSn8)
Insert PBTP 15 % GR
Shell PBTP 15 % GR
Strain relief CuZn35Pb2, Tin plated
Locking element plating Nickel
Environmental
Flammability UL 94 V-0
Temperature range -30 °C to +80 °C
Standard compliance ISO/IEC 11801-1 Ed. 1.0 (2017-11)IEC 60603-7-3 Ed.2.0 (2010-04)IEC 60512-99-002 Ed.2.0 (2022-01)IEC 60512-9-3 (2011-06)
