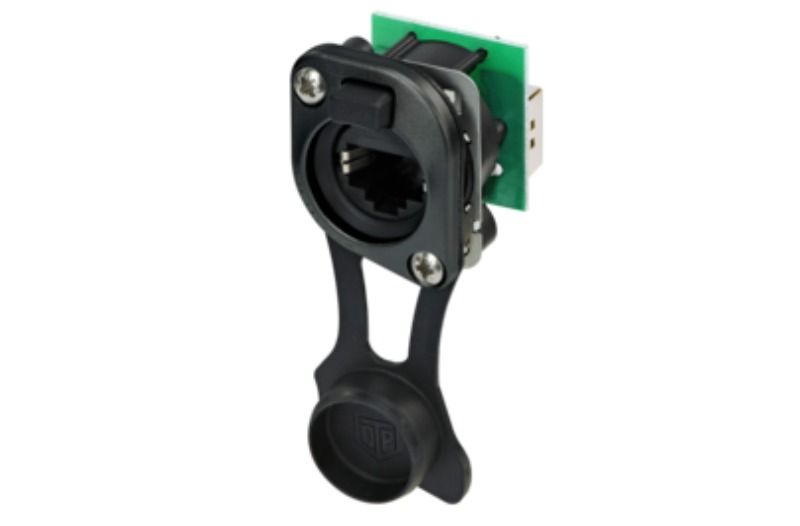

NE8FDP-B-TOP

RJ45 geçiş yuvası, SE8FD-TOP sızdırmazlık kitiyle birlikte, mandal kilitli D şeklinde metal flanş, montaj vidaları dahildir.
EtherCON serisi, IP65 dereceli profesyonel ses, video ve aydınlatma ağı uygulamaları için optimize edilmiş, sağlamlaştırılmış ve kilitlenebilir bir RJ45 konnektör sistemidir. Şasi konnektörleri, eğlence sektörünün standartlaştırılmış panellerine uyacak şekilde şekillendirilmiştir. D serisi, etherCON serisinin en sağlam tasarımını sunar ve panel montajı ve kurulumcu pazarı için mükemmel şekilde uygundur.

DİKKAT: CAT6 kablo konnektörü NE8MC6-MO ve NKE6S* kablolarıyla etkileşime girmez.

Özellikler ve Faydalar

  • IP65 sınıfı (etherCON TOP Konektörü veya kapalı sızdırmazlık kapağı ile birlikte)
  • Yüksek darbeye dayanıklı, UV ışınlarına dayanıklı ve conta malzemeleri kullanır
  • Herhangi bir standart RJ45 fişiyle kullanılabilir
  • ISO/IEC 11801 ve TIA/EIA 568A/B'ye göre CAT5e
  • Onaylı mandal kilit sistemi
  • Zemin paneli bağlantısı
  • Panelin ön tarafından monte edilebilir
  • PoE tip 4 sınıf 8 (100W) acc. IEEE 802.3bt

Product
Title NE8FDP-B-TOP
Type Chassis
Connection type etherCON
Gender female
Electrical
Contact resistance < 50 mOhm
Dielectric strength 1 kVdc
Frequency range 1 - 100 MHz
Insulation resistance > 0.5 GOhm
Rated current per contact 1.5 A
Rated voltage <= 57 V
Transmission performance CAT5e acc. to TIA/EIA 568A/B component specificationsCAT5e acc. to ISO/IEC 11801 component specifications
Power over Ethernet PoE type 4 class 8 (100W) acc. IEEE 802.3bt
Mechanical
Insertion force <= 20 N
Withdrawal force <= 20 N
Lifetime > 1000 mating cycles
Panel thickness 2 mm - 4 mm , 0.08" - 0.16"
Wiring Feedthrough
Locking device Latch lock
Chassis shape D
Material
Contact plating 0.2 µm Gold (Au) over Nickel (Ni) plating
Contacts Bronze (CuSn8)
Flange Zinc diecast (ZnAl4Cu1)
Flange plating Black chromium
Shell planting Black KTL
Environmental
Flammability acc. to UL 94 V-0
Protection class IP65 (mated)
Temperature range -30 °C to +80 °C
Standard compliance ISO/IEC 11801-1 Ed. 1.0 (2017-11)IEC 60603-7-3 Ed.2.0 (2010-04)IEC 60512-99-002 Ed.2.0 (2022-01)IEC 60512-9-3 (2011-06)
