NE8FAH-M-Gb-LR-DAE

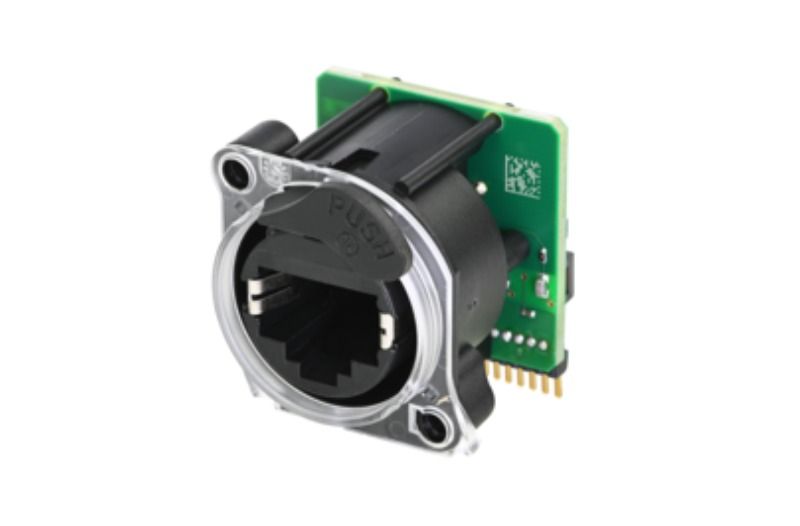

Neutrik'in benzersiz Halo özelliğini ve asimetrik metalik olmayan itme tırnağını birleştiren etherCON yuvası.

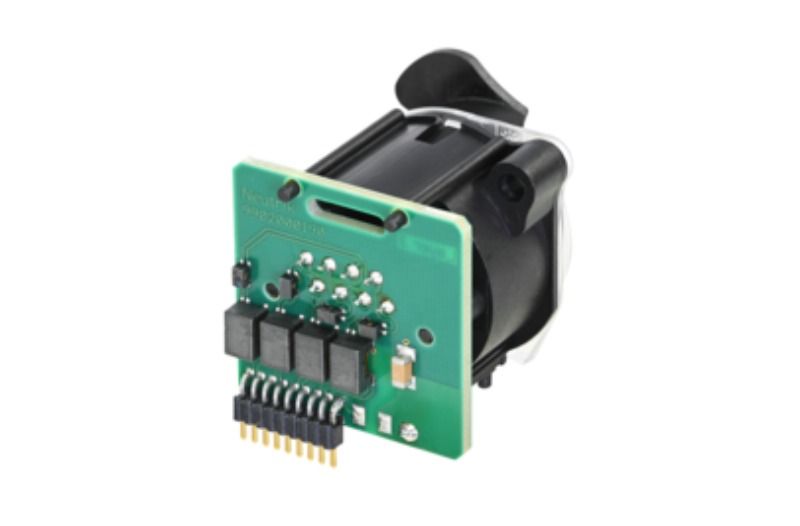

etherCON Manyetikler, galvanik izolasyon ve aşırı gerilim koruması sağlayan entegre manyetiklere sahip yatay PCB etherCON şasi konnektörleridir.

Bu özellikler, cihaz tasarımında PCB alanından tasarruf sağlar ve standart tasarımlarla karşılaştırıldığında gelişmiş frekans tepkisi sağlar.

Dikkat: Bu ürün kesinlikle PoE sistemlerinde kullanılmak üzere tasarlanmamıştır. PoE sistemlerinde kullanım konektöre zarar verebilir.

Özellikler ve Faydalar

  • Kasa konnektörü içindeki entegre manyetik devre
  • Müşteri anakartında gerekli olan HF parçası ihtiyacını ortadan kaldırdığı için yerden tasarruf sağlayan tasarım.
  • Kullanılan bileşenler: kablo bağlantısı olmaması durumunda otomatik sonlandırma için transformatörler, ferrit çekirdek ve Bob Smith sonlandırma
  • PCB'de maliyet tasarrufu (~20 parça)
  • Gerilim modu uygulamalarını destekleyin
  • Aşırı gerilimden zarar gelmesi durumunda konnektör değiştirilebilir ve ana kart hala güvende olur.
  • IEEE 802.3, 802.3b ve 802.3ab standartlarına göre Cat 5e (100Mbit ve 1Gbit) iletim performansı
  • İşlenmiş tasarımlı transformatör kullanımıyla en düşük karışma zayıflaması
  • 2 kV'a kadar aşırı gerilim koruması.
  • Zemin paneli bağlantısı
  • Aşırı gerilim koruması 1 Gb/s için >2 kV, müşteri tarafından takılan isteğe bağlı kapasitör aracılığıyla sağlanır
  • Not: etherCON Cat 6 NE8MC6-MO ile uyumlu değildir

Product
Title NE8FAH-M-Gb-LR-DAE
Gender Female
Electrical
Dieletric strength 1 kVdc
Insulation resistance > 0.5 GOhm
Number of electronical contacts 9
Rated current per contact 1.5 A
Rated voltage < 50 V
Transmission performance CAT5e, acc. TIA/EIA 586C.2, IEC11801
Frequency range 1-100 MHz
PoE This product is strictly not intended for use in PoE systems.
Mechanical
Insertion force <= 20 N
Withdraw force <= 20 N
Lifetime > 1000 mating cycles
Panel thickness Maximum 4 mm (0.16')
Wiring Horizontal PCB mount
Locking device Latch lock
Chassis shape A
Material
Contact plating Gold (Au)
Contacts Bronze
Insert PBTP
Shell Zinc diecast
Shell plating Nickel
Environmental
Temperature range -30 °C to +80 °C
Maximum operating temperature +80 °C
Flammability according to UL 94 V-0
Protection class according to IEC 60529 IP 40
Pollution degree according to IEC 60664-1 Pollution Degree 2
Solderability Complies with IEC 60068-2-20
Explosion Environment Not intended to be used within explosive environments
