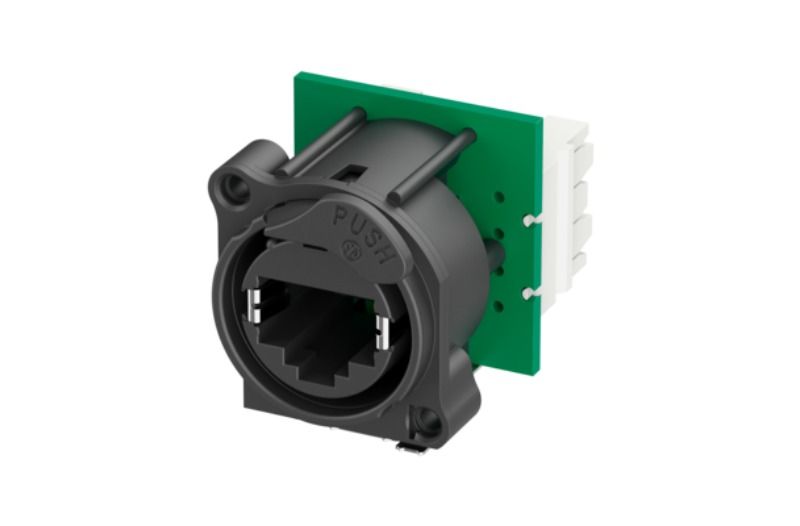

NE8FAV-Y110-DAE

Panel montajlı RJ45 priz, IDC 110 delme terminalleri, mandal kilit sistemli A Serisi kesme, maks. panel kalınlığı 3 mm. Montaj vidaları dahildir.
etherCON Serisi, profesyonel ses, video ve yıldırım ağı uygulamaları için optimize edilmiş, sağlamlaştırılmış ve kilitlenebilir bir RJ45 konnektör sistemidir. Şasi konnektörleri, eğlence sektörünün standartlaştırılmış panellerine uyacak şekilde şekillendirilmiştir.

Tamamı plastik olan A Serisi, yerden en fazla tasarruf sağlayan ve uygun maliyetli tasarımı sunar.

Dikkat! CAT6 kablo konnektörü NE8MC6-MO ve NKE6S* kablolarıyla etkileşime girmez.

Özellikler ve Faydalar

  • Sağlam etherCON NE8MX* veya herhangi bir standart RJ45 fişine uygundur
  • En fazla yerden tasarruf sağlayan ve uygun maliyetli tasarım
  • Seçilebilir toprak - panel bağlantısı
  • İtme tırnağının bileşik malzemesi ESD korumasını artırır
  • Onaylı mandal kilit sistemi
  • TIA/EIA 568C ve ISO/IEC 11801'e göre CAT5e / Sınıf D

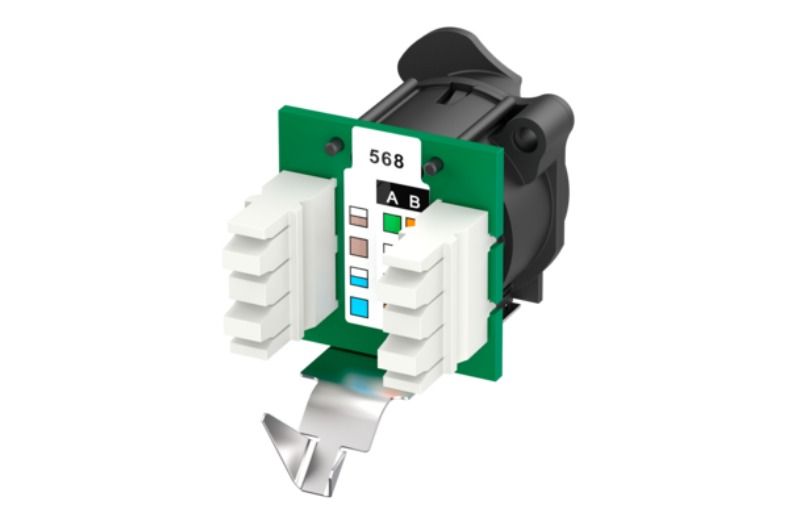

  • 110 tipi delme terminalleri kullanılarak kolay ve hızlı montaj
  • PoE tip 3 sınıf 6 (60W) acc. IEEE 802.3bt

Product
Title NE8FAV-Y110-DAE
Type Chassis
Connection Type etherCON
Gender Female
Electrical
Contact resistance < 50 mOhm
Dielectric strength 1 kV DC
Frequency range 1 - 100 MHz
Insulation resistance > 0.5 GOhm
Rated current per contact 1.5 A
Rated voltage <= 57 V
Transmission performance CAT5e acc. to TIA/EIA 568C channel specificationsCLASS D acc. to ISO/IEC 11801 channel specifications
Power over Ethernet PoE type 3 class 6 (60W) acc. IEEE 802.3bt
Mechanical
Insertion force <= 20 N
Withdrawal force <= 20 N
Lifetime > 1000 mating cycles
Panel thickness Max. 3 mm (0.12")
Wire size 0.14 - 0.5 mm²
Wiresize 26 - 20 AWG
Wiring IDC 110 punch down terminals
Locking device Latch lock
Mounting direction Rear mounting
Chassis shape A
Mounting A-Screw
Material
Contact plating 0.2 µm Au over Ni plating
Contacts Bronze (CuSn8)
Locking element HPPA
Shell PBT D202G30
Environmental
Flammability UL 94 V-0
Temperature range -30 °C to +80 °C
Solderability Complies with IEC 68-2-20
Standard compliance ISO/IEC 11801-1 Ed. 1.0 (2017-11)IEC 60603-7-3 Ed.2.0 (2010-04)IEC 60512-99-002 Ed.2.0 (2022-01)IEC 60512-9-3 (2011-06)
