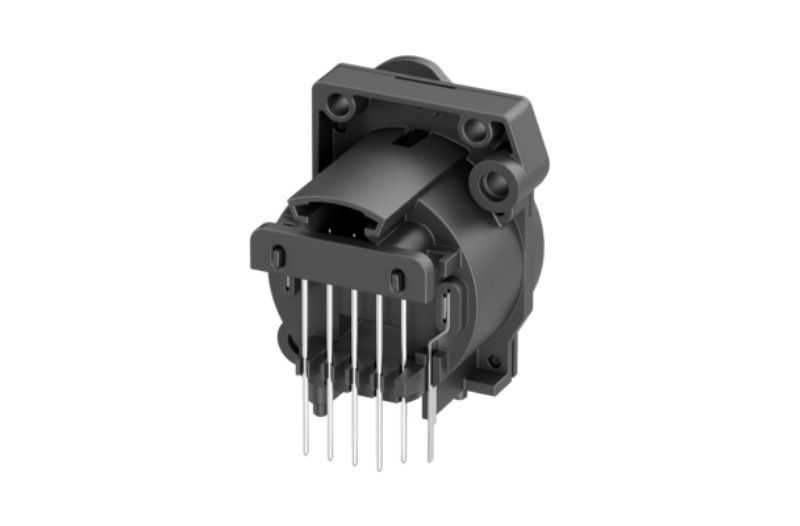

NE8FAH-C5-AE

Yatay PCB montajlı RJ45 yuvası, CAT5e, mandal kilitli A-Serisi kesit, maks. panel kalınlığı 3 mm.
etherCON Serisi, profesyonel ses, video ve yıldırım ağı uygulamaları için optimize edilmiş, sağlamlaştırılmış ve kilitlenebilir bir RJ45 konnektör sistemidir. Şasi konnektörleri, eğlence sektörünün standartlaştırılmış panellerine uyacak şekilde şekillendirilmiştir.

Tamamı plastik olan A Serisi, yerden en fazla tasarruf sağlayan ve uygun maliyetli tasarımı sunar.

Dikkat! CAT6 kablo konnektörü NE8MC6-MO ve NKE6S* kablolarıyla etkileşime girmez.

Özellikler ve Faydalar

  • Sağlam etherCON NE8MX* veya herhangi bir standart RJ45 fişine uygundur
  • Onaylı mandal kilit sistemi
  • En fazla yerden tasarruf sağlayan ve uygun maliyetli tasarım
  • Panel zeminine izole edilmiş
  • 802.3at Type2'ye göre PoE+ uyumlu
  • ISO/IEC 11801 ve TIA/EIA 568-C.2'ye göre CAT5e performansı
  • Ön panele 24 mm mesafede dikey PCB tasarımı - XLR'ler, 1/4" jaklar vb. için yaygın olarak kabul edilen endüstri standardı boyutlara uygundur.
  • İtme tırnağının bileşik malzemesi ESD korumasını artırır

Product
Title NE8FAH-C5-AE
Type Chassis
Connection Type etherCON
Gender Female
Electrical
Contact resistance < 50 mOhm
Dielectric strength 1 kV DC
Frequency range 1 - 100 MHz
Insulation resistance > 0.5 GOhm
Rated current per contact 1.5 A
Rated voltage <= 57 V
Transmission performance CAT5e acc. to TIA/EIA 568A/B component specificationsCAT5e acc. to ISO/IEC 11801 component specifications
Power over Ethernet PoE type 4 class 8 (100W) acc. IEEE 802.3bt
Mechanical
Insertion force <= 20 N
Withdrawal force <= 20 N
Lifetime > 1000 mating cycles
Panel thickness Max. 3 mm (0.12")
Wiring Horizontal PCB mount
Locking device Rear mounting
Chassis shape A
Mounting A-Screw
Material
Contact plating 0.2 µm Au over Ni plating
Contacts Bronze (CuSn8)
Locking element HPPA
Shell PBT D202G30
Environmental
Flammability UL 94 V-0
Temperature range -30 °C to +80 °C
Solderability Complies with IEC 68-2-20
Standard compliance ISO/IEC 11801-1 Ed. 1.0 (2017-11)IEC 60603-7-3 Ed.2.0 (2010-04)IEC 60512-99-002 Ed.2.0 (2022-01)IEC 60512-9-3 (2011-06)
