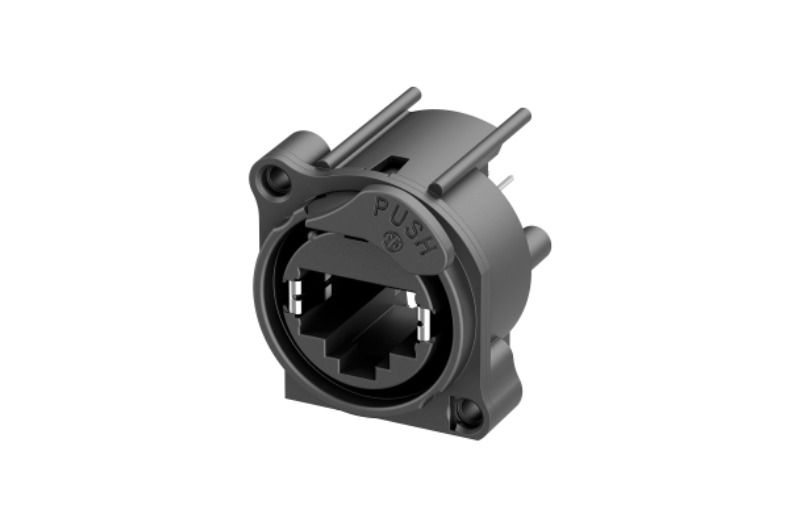

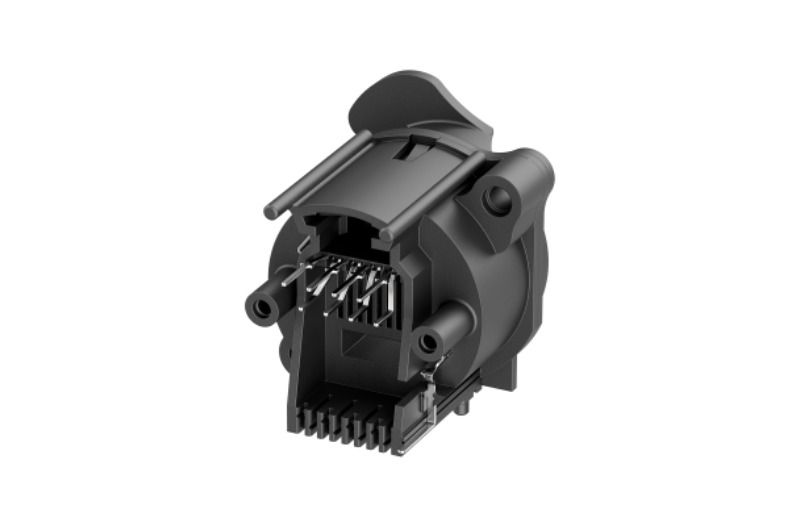

NE8FAV-SD-AE

Dikey PCB montajlı RJ45 yuvası, mandal kilitli A Serisi kesit, konnektörü PCB'ye sabitlemek için 2 ek vida kubbeli (sabitleme vidaları dahil), maks. panel kalınlığı 3 mm.
etherCON Serisi, profesyonel ses, video ve yıldırım ağı uygulamaları için optimize edilmiş, sağlamlaştırılmış ve kilitlenebilir bir RJ45 konnektör sistemidir. Şasi konnektörleri, eğlence sektörünün standartlaştırılmış panellerine uyacak şekilde şekillendirilmiştir.

Tamamı plastik olan A Serisi, yerden en fazla tasarruf sağlayan ve uygun maliyetli tasarımı sunar.

Dikkat! CAT6 kablo konnektörü NE8MC6-MO ve NKE6S* kablolarıyla etkileşime girmez.

Özellikler ve Faydalar

  • Sağlam etherCON NE8MX* veya herhangi bir standart RJ45 fişine uygundur
  • Onaylı mandal kilit sistemi
  • En fazla yerden tasarruf sağlayan ve uygun maliyetli tasarım
  • TIA/EIA 568C ve ISO/IEC 11801'e göre CAT5e / Sınıf D
  • Konektörü PCB'ye güvenli bir şekilde sabitlemek için vida kubbeli SD Versiyonu
  • İtme tırnağının bileşik malzemesi ESD korumasını artırır
  • PoE tip 4 sınıf 8 (100W) acc. IEEE 802.3bt

Product
Title NE8FAV-SD-AE
Type Chassis
Connection Type etherCON
Gender Female
Electrical
Contact resistance <50 mOhm
Dielectric strength 1 kVdc
Frequency range 1 - 100 MHz
Insulation resistance > 0.5 GOhm
Rated current per contact 1.5 A
Rated voltage <= 57 V
Transmission performance CAT5e acc. to TIA/EIA 568C channel specificationsCLASS D acc. to ISO/IEC 11801 channel specifications
Power over Ethernet PoE type 4 class 8 (100W) acc. IEEE 802.3bt
Mechanical
Insertion force <= 20 N
Withdrawal force <= 20 N
Lifetime > 1000 mating cycles
Panel thickness Max. 3 mm (0.12")
Wiring Vertical PCB mount
Locking device Rear mounting
Chassis shape A
Mounting A-Screw
Material
Contact plating 0.2 µm Au over Ni plating
Contacts Bronze (CuSn8)
Locking element HPPA
Shell PBTP 15 % GR
Environmental
Flammability UL 94 V-0
Temperature range -30 °C to +80 °C
Solderability Complies with IEC 68-2-20
Standard compliance ISO/IEC 11801-1 Ed. 1.0 (2017-11)IEC 60603-7-3 Ed.2.0 (2010-04)IEC 60512-99-002 Ed.2.0 (2022-01)IEC 60512-9-3 (2011-06)
