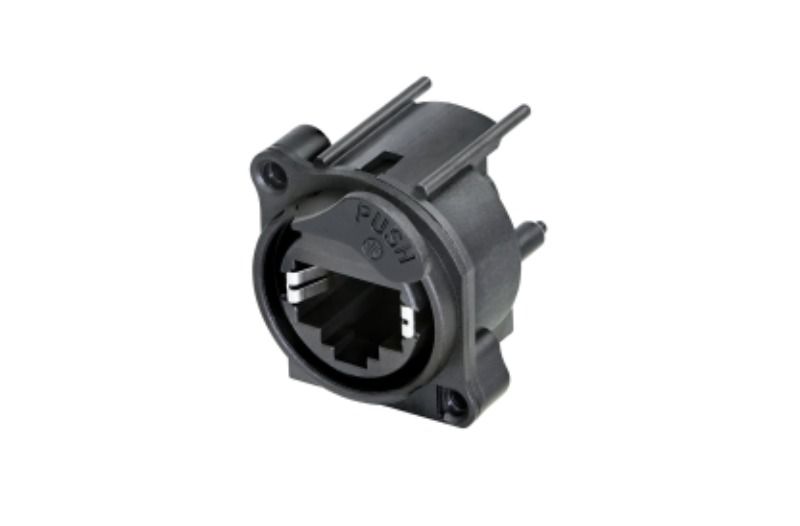

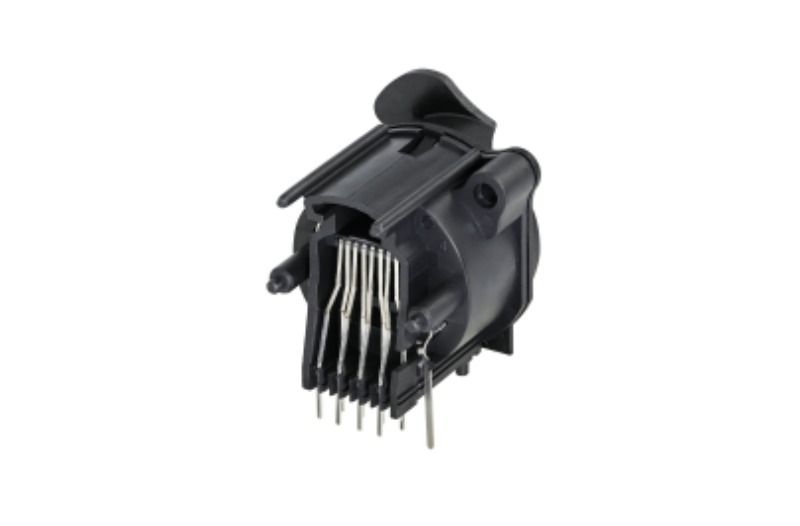

NE8FAH-ESD

Yatay PCB montajlı RJ45 yuvası, mandal kilitli A Serisi kesit, maks. panel kalınlığı 3 mm ve asimetrik metalik olmayan itme tırnağı.
etherCON Serisi, profesyonel ses, video ve yıldırım ağı uygulamaları için optimize edilmiş, sağlamlaştırılmış ve kilitlenebilir bir RJ45 konnektör sistemidir. Şasi konnektörleri, eğlence sektörünün standartlaştırılmış panellerine uyacak şekilde şekillendirilmiştir.

Tamamen plastik olan A Serisi, asimetrik metalik olmayan itme yoluyla en fazla yerden tasarruf sağlayan ve uygun maliyetli tasarım ve ESD performansını sunar.

Dikkat! CAT6 kablo konnektörü NE8MC6-MO ve NKE6S* kablolarıyla etkileşime girmez.

Özellikler ve Faydalar

  • Sağlam etherCON NE8MC* veya herhangi bir standart RJ45 fişine uygundur
  • Onaylı mandal kilit sistemi
  • En fazla yerden tasarruf sağlayan ve uygun maliyetli tasarım
  • Panel zeminine izole edilmiş
  • TIA/EIA 568C ve ISO/IEC 11801'e göre CAT5e / Sınıf D
  • PoE tip 4 sınıf 8 (100W) acc. IEEE 802.3bt
  • Gövde yanıcılığı UL94 V-0
  • Standart itme kulakçıklarına kıyasla dikey yerden tasarruf
  • İtme tırnağının mat rengi, metal bir itme tırnağından kaynaklanan rahatsız edici ışık yansımalarını ortadan kaldırır
  • Daha büyük itme alanına sahip, kullanımı daha kolay itme tırnağı

Product
Title NE8FAH-ESD
Connection type etherCON®
Electrical
Contact resistance < 50 mOhm
Dielectric strength 1 kVdc
Frequencyrange 1 - 100 MHz
Insulation resistance > 0.5 GOhm
Rated current per contact 1,5 A
Rated voltage <= 57 V
Transmission performance CAT5e acc. to TIA/EIA 568C channel specificationsCLASS D acc. to ISO/IEC 11801 channel specifications
Power over Ethernet PoE type 4 class 8 (100W) acc. IEEE 802.3bt
Mechanical
Insertion force <= 20 N
Withdrawal force <= 20 N
Lifetime > 1000 mating cycles
Panel thickness max. 3 mm (0.12'')
Wiring Horizontal PCB mount
Locking device Latch lock
Mounting direction Rear mounting
Chassis shape A
Mounting A-Screw
Material
Contact plating 0.2 µm Au over Ni plating
Contacts Bronze (CuSn8)
Insert PBTP 15 % GR
Shell PBTP 15 % GR
Environmental
Flammability UL 94 V-0
Protection class according to IEC 60529 IP 40
Pollution degree according to IEC 60664-1 Pollution degree 2
Solderability Complies with IEC 68-2-20
Temperature range -30 °C to +80 °C
Maximum operating temperature +40 °C
Standard compliance ISO/IEC 11801-1 Ed. 1.0 (2017-11)IEC 60603-7-3 Ed.2.0 (2010-04)IEC 60512-99-002 Ed.2.0 (2022-01)IEC 60512-9-3 (2011-06)
