opticalCON DUO LOW VOLTAGE HYBRID

Uygun maliyetli fiber optik hibrit kablo çözümü, yalnızca düşük voltaj gerekiyorsa mükemmel SMPTE kablo alternatifi. 2 tek modlu fiber ve 2 AWG16 bakır iletkenli, aramid kablo tutuculu, bir araya getirilmiş ultra esnek ve hafif (65 kg/km) alçak gerilim kamera / SM hibrit kablo. Gücün <50V gerekli olduğu yayın uygulamalarına yönelik kamera bağlantı sistemleri (örn. ENG / SNG1 için), kamera adaptör sistemleri, kamera vinçleri ve motorlu açılır dönüştürücü kutuları için optimize edilmiştir.

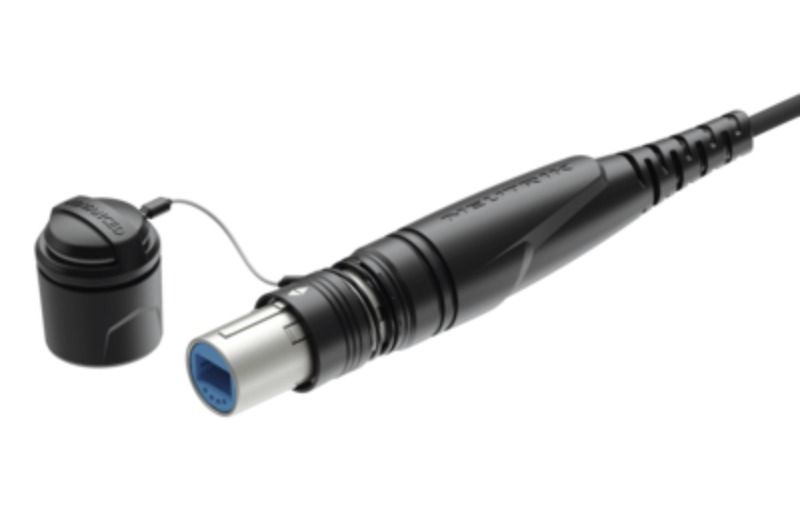

OpticalCON DUO kablo konektörü, sağlamlaştırılmış ve dayanıklı tamamen metal bir muhafazada standart bir optik LC-Duplex konektörü barındırır. Yaylı bir itme-çekme kilitleme mekanizmasına ve aramid iplik kullanılarak mükemmel bir kablo tutma özelliğine sahiptir. Optik bağlantı, otomatik olarak çalıştırılan sızdırmazlık kapağı sayesinde kire ve toza karşı son derece iyi bir şekilde korunur.

Kablo konektörü önceden monte edilmiş olarak gelir ve tek bileşen olarak mevcut değildir. Kablo farklı uzunluklarda mevcuttur ve bir kutuda, tamburda veya hava makarasında paketlenir.

Özellikler ve Faydalar

  • Yalnızca ELV* (< 50 V ac) gerekiyorsa garip ve maliyetli SMPTE kablolarına olan ihtiyacı ortadan kaldırır
  • Sağlamlaştırılmış ve kir korumalı fiber optik bağlantı sistemi
  • Su geçirmez birleştirilmiş durumda IP65 güvenlik standardına uygun
  • Ultra esnek, hafif ve uygun maliyetli fiber optik hibrit kamera kablosu çözümü
  • 150 m'ye kadar kablo (15 kg) kadar küçük tambur
  • Standart optik LC-Çift yönlü konektörleri barındırır
  • Kablo konektörü, tamamı sağlam metal gövdeye ve ağır hizmet tipi kablo tutma özelliğine sahiptir
  • Silikon contalı otomatik kapatma kapağı sayesinde mükemmel toz ve kir koruması
  • Güvenilir İtme-Çekme kilitleme mekanizması
  • Temizlemesi kolay, özel alet gerektirmez
  • Farklı ambalaj versiyonlarında mevcuttur
  • optikCON DUO Kasa NO2-4FDW-A / NO2-4FDW-1-A ile kilitlenebilir
  • Ürün yalnızca NEUTRIK marka konektörlerle birlikte kullanılmak üzere tasarlanmış ve tasarlanmıştır.
  • 1 = Elektronik Haber Toplama / Uydu Haber Toplama
  • * = Ekstra Düşük Gerilim

Product
Title opticalCON DUO LOW VOLTAGE HYBRID
Gender male
Electrical
Contact resistance < 7 mOhm
Dielectric strength 1,5 kVdc
Insulation resistance > 10 GOhm (initial)
Mains 50V AC / 50Hz
  50V DC / 6A
  When operating outside the intended connection frequency, the electronic and electrical devices must be tuned to each other including the transmission path. The Neutrik Group accepts no liability in this case.
Mechanical
Cable retention 500 N
Insertion force < 45 N
Withdrawal force < 45 N
Lifetime (typ.) 5000 mating cycles
Wiresize
Wiresize 2 x 16 AWG
Locking device Push-Pull
Material
Boot Rubber (EPDM)
Bushing Zinc diecast (ZnAl4Cu1)
Contacts Brass (CuZn39Pb3)
Insert Polyamide (PA 6, PBT 30 % GR, PBT 50 % GR)
Shell Zinc diecast (ZnAl4Cu1)
Shell plating Black chromium
Strain relief Polyacetal (POM) (brass)
Environmental
Flammability UL94 V-0
Temperature range Operating temperature -40 °C to +75 °C by relative humidity 93%
Protection class in mated condition IP65
Certification according to IEC 61984 :2008
  UL 1977 :2016
  CSA C22.2 No 182.3 :2016
Optical
Insertion loss < 0.4 dB / connection (PC)
Optical connector LC-Duplex
Optical wiring ISO / IEC 11801
Mobile cable
Colour black, matte
Core diameter 9 µm
Cladding diameter 125 µm
Comment PUR
minimal bending radius 7.3 cm
Number of fibers 2
Cable retention Aramid yarn
Weigth 65 kg/km
Overal diameter 7.3 mm
