opticalCON DUO SMPTE

2 tek modlu fiber (PC veya APC), 4 bakır pim, genel bakır örgülü koruma ve paslanmaz çelik güç elemanı, aşınma direnci için güçlü siyah PUR dış kılıf içeren önceden birleştirilmiş SMPTE kablosu. Uygun kasa konektörü NO2-4FD-1(-A) topraklama kontağı sunar. SMPTE 304M standardıyla uyumlu değildir. Özel koşullar dikkate alınarak iç mekan (stüdyo) kamera bağlantıları için uygundur. IEC 60664-1'e göre kirlilik derecesi 1, aşırı gerilim kategorisi 1 ve nominal gerilim gibi. Ayrıntılı bilgi için "opticalCON @ SMPTE İç Mekan Uygulamaları" Teknik Dokümanını isteyin. optikCON DUO SMPTE kablosu 65V'a kadar dış mekan uygulamaları için uygundur.

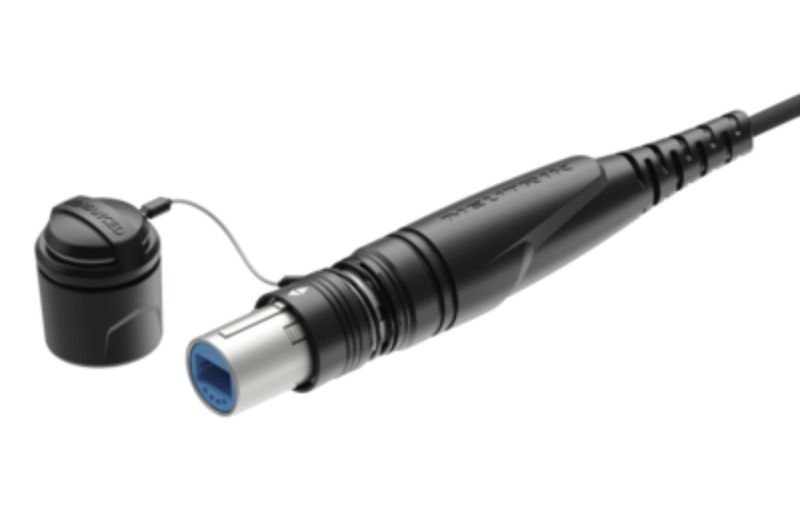

OpticalCON DUO kablo konektörü, sağlamlaştırılmış ve dayanıklı tamamen metal bir muhafazada standart bir optik LC-Duplex konektörü barındırır. Yaylı bir itme-çekme kilitleme mekanizmasına ve aramid iplik kullanılarak mükemmel bir kablo tutma özelliğine sahiptir. Optik bağlantı, otomatik olarak çalıştırılan sızdırmazlık kapağı sayesinde kire ve toza karşı son derece iyi bir şekilde korunur.

Kablo konektörü önceden monte edilmiş olarak gelir ve tek bileşen olarak mevcut değildir. Kablo farklı uzunluklarda mevcuttur ve bir kutuda, tamburda veya hava makarasında paketlenir.

Özellikler ve Faydalar

  • Sağlamlaştırılmış ve kir korumalı fiber optik bağlantı sistemi
  • Su geçirmez birleştirilmiş durumda IP65 güvenlik standardına uygun
  • Özel koşullar dikkate alınarak iç mekan (stüdyo) kamera bağlantıları için uygundur. IEC 60664-1'e göre kirlilik derecesi 1, aşırı gerilim kategorisi 1 ve nominal gerilim gibi.
  • Dış mekan uygulamalarına uygun 65V
  • Standart optik LC-Çift yönlü konektörleri barındırır
  • Kablo konektörü, tamamı sağlam metal gövdeye ve ağır hizmet tipi kablo tutma özelliğine sahiptir
  • Silikon contalı otomatik kapatma kapağı sayesinde mükemmel toz ve kir koruması
  • Güvenilir İtme-Çekme kilitleme mekanizması
  • Temizlemesi kolay, özel alet gerektirmez
  • Farklı ambalaj versiyonlarında mevcuttur
  • optikCON DUO Kasa NO2-4FDW-A / NO2-4FDW-1-A ile kilitlenebilir
  • Bu ürün yalnızca NEUTRIK marka konektörlerle birlikte kullanılmak üzere tasarlanmış ve tasarlanmıştır.

Product
Title opticalCON DUO SMPTE
Gender male
Electrical
Contact resistance < 7 mOhm
Dielectric strength 1,5 kVdc
Insulation resistance > 10 GOhm (initial)
Mains 65V AC / 6A / 50Hz
  65V DC / 6A
Sense 50V AC / 3A / 50Hz
  50V DC / 3A
  When operating outside the intended connection frequency, the electronic and electrical devices must be tuned to each other including the transmission path. The Neutrik Group accepts no liability in this case.
Mechanical
Cable retention 500 N
Insertion force < 45 N
Withdrawal force < 45 N
Lifetime (typ.) 5000 mating cycles
Wiresize
Wiresize 2 x 24 AWG + 4 x 20 AWG
Locking device Push-Pull
Material
Boot Rubber (EPDM)
Bushing Zinc diecast (ZnAl4Cu1)
Contacts Brass (CuZn39Pb3)
Insert Polyamide (PA 6, PBT 30 % GR, PBT 50 % GR)
Shell Zinc diecast (ZnAl4Cu1)
Shell plating Black chromium
Strain relief Polyacetal (POM) (brass)
Environmental
Temperature range Operating temperature -40 °C to +75 °C by relative humidity 93%
Flammability UL94 V-0
Protection class in mated condition IP65
Certification according to IEC 61984 :2008
  UL 1977 :2016
  CSA C22.2 No 182.3 :2016
Optical
Insertion loss 0.4 dB
Optical connector LC-Duplex (PC/APC)
Optical wiring ISO / IEC 11801
Mobile cable
Colour black, matte
Core diameter 9 µm
Cladding diameter 125 µm
minimal bending radius 5.5 cm
Number of fibers 2
Cable retention Crimp type
Strength member Stainless Steel
Weigth 120 kg/km
Overal diameter 9.2 mm
