opticalCON DUO HYBRID

2 çok modlu fiber ve 4 x 0,75 mm2 bakır iletken, GFK mukavemet elemanı ve kablo tutucu olarak aramid iplikten oluşan bir araya getirilmiş ekstra sağlam hibrit kablo. Düşük ağırlıklı, sağlam hibrit kablo, yalnızca 78 kg/km. OpticalCON sonlandırması için optimize edilmiş tasarım. Ses ve video kullanımında güçlü uygulamalar için en uygunudur.

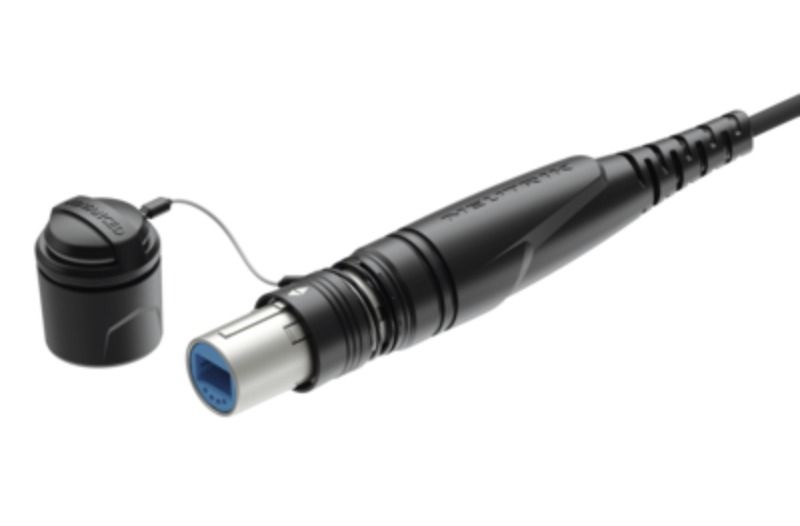

OpticalCON DUO kablo konektörü, sağlamlaştırılmış ve dayanıklı tamamen metal bir muhafazada standart bir optik LC-Duplex konektörü barındırır. Yaylı bir itme-çekme kilitleme mekanizmasına ve aramid iplik kullanılarak mükemmel bir kablo tutma özelliğine sahiptir. Optik bağlantı, otomatik olarak çalıştırılan sızdırmazlık kapağı sayesinde kire ve toza karşı son derece iyi bir şekilde korunur. Kablo konektörü önceden monte edilmiş olarak gelir ve tek bileşen olarak mevcut değildir. Kablo farklı uzunluklarda mevcuttur ve bir kutuda, tamburda veya hava makarasında paketlenir.

Özellikler ve Faydalar

  • Sağlamlaştırılmış ve kir korumalı fiber optik bağlantı sistemi
  • Su geçirmez birleştirilmiş durumda IP65 güvenlik standardına uygun
  • 2 çok modlu fiber ve 4 x 0,75 mm² bakır telli ekstra sağlam hibrit kablo
  • optikCON çok modlu fiber kablolar, lazer ve bükülme açısından optimize edilmiş OM3 fiberler sunar
  • Standart optik LC-Çift yönlü konektörleri barındırır
  • Kablo konektörü, tamamı sağlam metal gövdeye ve ağır hizmet tipi kablo tutma özelliğine sahiptir
  • Silikon contalı otomatik kapatma kapağı sayesinde mükemmel toz ve kir koruması
  • Güvenilir İtme-Çekme kilitleme mekanizması
  • Temizlemesi kolay, özel alet gerektirmez
  • Farklı ambalaj versiyonlarında mevcuttur
  • optikCON DUO Kasa NO2-4FDW-A / NO2-4FDW-1-A ile kilitlenebilir
  • Ürün yalnızca NEUTRIK marka konektörlerle birlikte kullanılmak üzere tasarlanmış ve tasarlanmıştır.

Product
Title opticalCON DUO HYBRID
Gender male
Electrical
Contact resistance < 7 mOhm
Dielectric strength 1,5 kVdc
Insulation resistance > 10 GOhm (initial)
Rated current per contact 3A
Rated voltage per contact 50V AC / 50Hz
  50V DC
  When operating outside the intended connection frequency, the electronic and electrical devices must be tuned to each other including the transmission path. The Neutrik Group accepts no liability in this case.
Mechanical
Cable retention 500 N
Insertion force < 45 N
Withdrawal force < 45 N
Lifetime (typ.) 5000 mating cycles
Wiresize 4 x 18 AWG
Locking device Push-Pull
Material
Boot Rubber (EPDM)
Bushing Zinc diecast (ZnAl4Cu1)
Contacts Brass (CuZn39Pb3)
Insert Polyamide (PA 6, PBT 30 % GR, PBT 50 % GR)
Shell Zinc diecast (ZnAl4Cu1)
Shell plating Black chromium
Strain relief Polyacetal (POM) (brass)
Environmental
Temperature range Operating temperature -40 °C to +75 °C by relative humidity 93%
Flammability UL94 V-0
Protection class in mated condition IP65
Certification according to IEC 61984 :2008
  UL 1977 :2016
  CSA C22.2 No 182.3 :2016
Optical
Insertion loss < 0.4 dB / connection (PC)
Optical connector LC-Duplex
Optical wiring ISO / IEC 11801
Mobile cable
Colour black, matte
Core diameter 50 µm
Cladding diameter 125 µm
Comment PUR
minimal bending radius 8.9 cm
Number of fibers 2
Cable retention Aramid yarn
Strength member GFK
Weigth 78 kg/km
Overal diameter 8.9 mm
