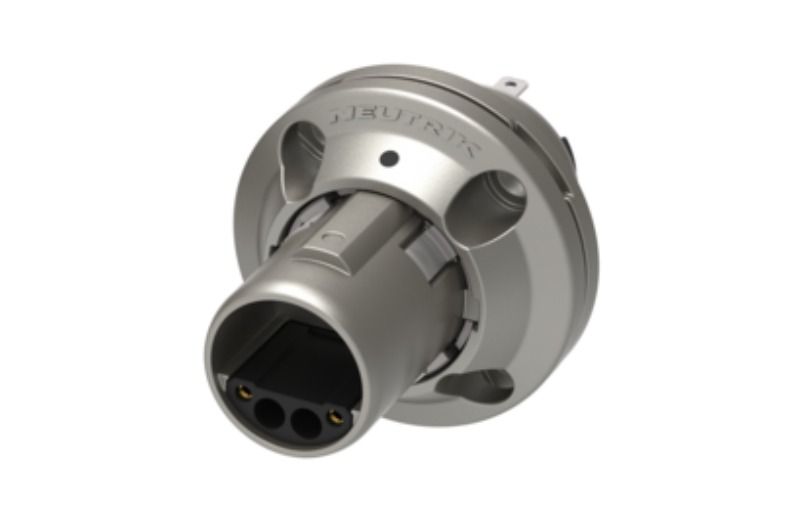

NO2MW-XP

Sağlamlaştırılmış korozyon önleyici kaplamalı erkek kasa konnektörü, 4 kıvrımlı kontak, 1 XB2 geçiş soketi ve SMPTE kablo koruması için 1 kabuk topraklama kontağı. Su geçirmez SCXP-M sızdırmazlık kitiyle eşleştirilmiş durumda IP68 koruma sınıfına göre.
Kasa konektörü, arka tarafa bir XB2 yama kablosu bağlayarak basitleştirilmiş kurulumlara olanak tanıyan bir geçiş görevi görür. Şasi kesiti, yaygın standart yayın kesitleriyle aynı boyuta sahiptir ve bu nedenle mevcut sistemlere entegre edilmesi kolaydır.

Ek kilitlenebilir kir ve toz koruması: SCNO2MW-XP sızdırmazlık kapağı.

Artık mevcut!

Özellikler ve Faydalar

  • Ortak yayın kesimli önerilen OEM ekipman konektörü
  • Kolay onarım ve değiştirme için geçiş yolu olarak tasarlanmıştır
  • Güvenli ve doğru bağlantı için geliştirilmiş kılavuz burun
  • SMPTE Standardına göre iç mekan (stüdyo) ve dış mekan (OB-Kamyon) kamera bağlantıları için uygundur
  • Sağlamlaştırılmış ve kir korumalı hibrit geçiş bağlantı sistemi
  • XB2 yama kablosu için 1 MPO kesiti
  • 2 sinyal kontağı
  • 2 güç kontağı
  • 1 topraklama kontağı
  • SCXP-M ile eşleştirilmiş durumda IP68

Product
Title NO2MW-XP
Gender male
Electrical
Contact resistance < 7 mOhm
Insulation resistance > 10 GOhm (initial)
Mains 240V AC / 10A / 50Hz 120V AC / 10A / 60Hz 300V DC / 7A
Sense 42V AC peak / 1-3A / <=1kHz 60V DC / 1-3A
Mechanical
Insertion force < 45 N
Withdrawal force < 45 N
Lifetime (typ.) 10'000 mating cycles
Locking force 900 N
Locking device Push-Pull
Mounting direction Front mounting
Chassis shape Common standard Broadcast cut-out
Wiresize (power) max. 16 AWG
Wiresize (sense) max. 24 AWG
Material
Contacts Brass
Insert Polyetherimide and Polycarbonate (PEI+PC)
Shell Zinc diecast and Polyoxymethylen
Shell plating Nickel
Environmental
Temperature range -40 °C to +75 °C
Optical
Insertion loss Typ. 0.6 dB per connection / Max. 1.0 dB per connection
Optical connector XB2 Feedthrough
