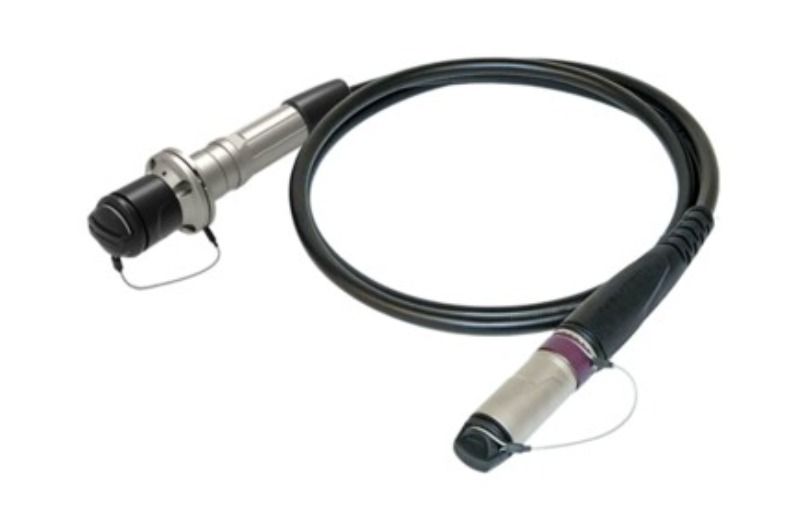

opticalCON DRAGONFLY cable female - fixed male

YENİ: 2 lensli tek modlu halkalı ve 4 bakır pimli, önceden birleştirilmiş dişi - sabit erkek SMPTE kablosu.
DRAGONFLY, yaygın hibrit kamera sinyal iletim sistemlerine göre daha sağlam, güvenilir ve bakımı daha kolaydır. Fiber lenslere ve füzyon birleştirmeye dayalı teknolojiyle Neutrik'in DRAGONFLY'ı minimum kayıpla son derece sağlam bir sinyal elde ediyor. Optik bağlantı, lensleri ve ek sızdırmazlık kapağı sayesinde kir ve toza karşı son derece iyi korunur.

Kablo konektörü önceden monte edilmiş olarak gelir. Yedek parçalar tek bileşenli olarak da mevcuttur. Uygun kasa konnektörleri NO2FW-XP'dir

Özellikler ve Faydalar

  • Sağlam Duvar / panel - SMPTE standardına göre iç mekan (stüdyo) ve dış mekan (OB-Truck) CCU kurulumu için uygundur
  • Eşleştirilmiş durumda IP68 güvenlik standardına göre su geçirmez
  • Sağlamlaştırılmış ve kir korumalı hibrit bağlantı sistemi
  • 2 benzersiz lensli optik konektör
  • 2 sinyal kontağı
  • 2 güç kontağı
  • 1 topraklama kontağı
  • Benzersiz bir lensli optik füzyon ekleme konnektörünü barındırır
  • Sağlam ve güvenilir: Tamamen metal gövde, genel olarak bakır örgülü koruma, paslanmaz çelik güç elemanı, güçlü siyah PUR dış kılıf, yaylı itme-çekme kilitleme ve güçlü kablo tutma
  • Mükemmel toz ve kir koruması
  • Farklı uzunluklarda mevcuttur
  • Tamiri kolay

Product
Title NKO2SMW-XP-0-*
Gender male/female
Electrical
Contact resistance < 7 mOhm
Insulation resistance > 10 GOhm (initial)
Mains 240V AC / 10A / 50Hz120V AC / 10A / 60Hz300V DC / 7A
Sense 42V AC peak / 1-3A / <=1kHz60V DC / 1-3A
Mechanical
Cable retention 500 N
Insertion force < 45 N
Withdrawal force < 45 N
Lifetime (typ.) 10'000 mating cycles
Wiresize Power 4 x 20 AWG
Wiresize Sense 2 x 24 AWG
Locking device Push-Pull
Material
Boot Rubber (EPDM)
Bushing Zinc diecast (ZnAl4Cu1)
Contacts Brass
Insert Polyetherimide and Polycarbonate (PEI+PC)
Shell Zinc diecast and Polyoxmethylen
Shell plating Nickel
Strain relief Brass
Environmental
Flammability UL94 V-0
Protection Class IP68 , UL50E enclosure type 4 (mated with sealing KIT SCXP-*)
Certification according to IEC 61984:2009IEC 60529UL 1977 :2019CSA C22.2 No. 182.3 :2016UL50E Type 4
Salt spray test Evaluated according to UL50E
UV Test Evaluated according to UL50E
Optical
Insertion loss Typ. 0.6 dB per connection / Max. 1.0 dB per connection
Optical connector XB2 Feedthrough
