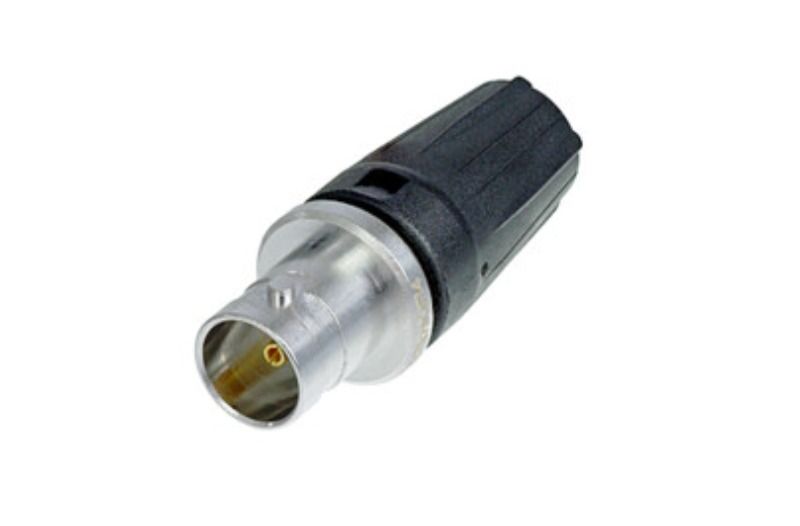

NBTB75CLI5

PHASE OUT Neutrik'in BNC minik kablo jakı, arka TWIST prensibini temel alır ve ince koaksiyel kablolar için uygundur. Kablo jakları, daha düşük eşleşme torku için arkadan döndürülebilen güvenilir bayonet kilitleme özelliğine sahiptir. Arka TWIST kılıfı, yüksek yoğunluklu uygulamalarda bile kolay erişimi garanti eder. Küçük kablo jakı, uzatmalar ve Y kabloları için mükemmel çözümdür.
Tüm Neutrik BNC'ler gibi gerçek 75 Ohm tasarım sunar ve HD uygulamaları için mükemmel şekilde uygundur.

Uygun kablolar:

CAE MC75, Yaz 600-0701, Yaz 600-20-03 (05), Yaz 600-025-03 (05)

Sıkma boyutu:

Pim: 1,6 mm (kare)

Kalkan: 4,06 mm (altıgen)

Özellikler ve Faydalar

  • Konektörün "başlığına" erişimin sorun olabileceği gömme bölmeler için idealdir. Bu konektörler önden değil arkadan döner.
  • Gerçek 75 Ohm tasarımı katı HD gereksinimlerini karşılar
  • Y kabloları ve uzatmaları için mükemmel çözüm.
  • Çok çekirdekli veya küçük kablolar için optimize edilmiş montaj
  • Sıkı oturan orta pim düzeneği dokunsal geri bildirim sağlar
  • Mükemmel kablo koruması ve tutma
  • Olağanüstü dayanıklılık için hassas işlenmiş pirinç parçalar
  • Aksesuarlar arasında 10 standart renkte renk kodlu botlar, kıvırma aleti ve kalıplar bulunur

Product
Title NBTB75CLI5
Connection Type BNC 75 Ohm
Gender female
Electrical
Contact resistance <= 3 mOhm (inner)
Contact resistance <= 2 mOhm (outer)
Dielectric strength 0,75 kVdc
Impedance 75 Ohm
Insulation resistance > 5 GOhm
Rated voltage <50 V
VSWR <=1.050/>32 dB up to 1 GHz<=1.065/>30 dB up to 2 GHz<=1.100/>26 dB up to 3 Ghz
Mechanical
Cable O.D. 2.9 mm
Cable retention > 30 N (Center)
Crimp size 4,06 Hex crimp (shield) acc. MIL22520/5-39(B)
Crimp size (pin) 1,6 Square crimp (pin) acc. IEC 60803 (die designation 2)
Insertion force < 25 N
Lifetime > 1000 mating cycles
Wiresize
Locking device Bayonett
Cable anchoring Jacket crimping
Material
Contacts Brass (CuZn35Pb2), 0.2 µm AuCo (Center contact)
Insert PTFE
Shell Brass (CuZn39Pb3)
Shell plating Optalloy®
Environmental
Temperature range -30 °C to +85 °C
Contact crimpability Complies with IEC 60803 and IEC 60352-2
