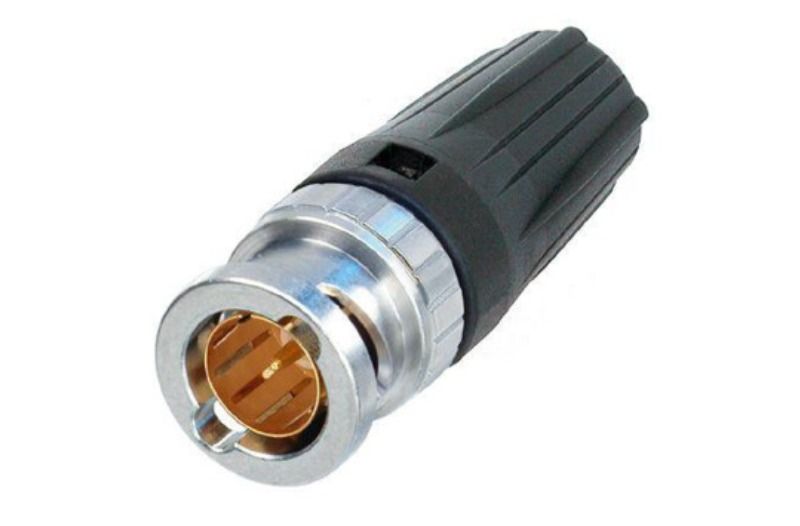

NBLC75BVZ17

  • Marka : NEUTRIK
  • Ürün Kodu : NBLC75BVZ17

RearTWIST HD Büyük BNC kablo konnektörü, uzun mesafelerde ve yüksek veri hızlarında (HD) kullanıldığında büyük kablo çapları için tasarlanmıştır.
Tüm Neutrik BNC'ler gibi gerçek 75 Ohm tasarım sunar ve HD uygulamaları için mükemmel şekilde uygundur. Patentli RearTWIST bagajı, yüksek yoğunluklu uygulamalarda bile kolay erişimi garanti eder.

Uygun kablolar:

Belden 7731A (ANH), CAE HD16720LSZH, Draka 1.6/7.3AF, RG 11, Klotz V16/72, Canford SDV-HD, Nexans HF 75 1,6/7,2 02Y(ST)C(ST)H, Percon VK9, Tesca Sphere

Sıkma boyutu:

Pim: 1,8 mm

Kalkan: 10,0 mm (altıgen)

Özellikler ve Faydalar

  • Kolayca erişilebilen yumuşak dokunuşlu bagajı kullanarak "backTWIST Prensibi" kilitleme/kilit açma (Patent DE 100 48507)
  • Konektörün "başlığına" erişimin sorun olabileceği gömme bölmeler için idealdir. Bu konektörler önden değil arkadan döner.
  • Gerçek 75 Ohm tasarım, katı HDTV / DVD gereksinimlerini karşılar
  • Öndeki alan: Temas noktalarını deformasyondan korumak için yan kuvvetler nedeniyle eğilmeyi önler. Min. ömür boyu garanti eder. 1000 çiftleşme döngüsü!
  • Tam oturan orta pim ek parçası dokunsal geri bildirim sağlar
  • Kalkan ve kılıf kıvrım teknolojisi, kablo düzeneklerinde açıkta kalan topraklama örgüsü sorununu önler
  • Mükemmel kablo koruması ve tutma
  • Olağanüstü dayanıklılık için hassas İsviçre işlenmiş pirinç parçalar
  • Aksesuarlar arasında kıvırma aleti ve kalıplar bulunur

Product
Title NBLC75BVZ17
Connection Type BNC 75 Ohm
Gender male
Electrical
Contact resistance <= 3 mOhm (inner)
Contact resistance <= 2 mOhm (outer)
Dielectric strength 1,5 kVdc
Impedance 75 Ohm
Insulation resistance > 5 GOhm
Rated voltage <50 V
VSWR <=1.050/>32 dB up to 1 GHz<=1.065/>30 dB up to 2 GHz<=1.100/>26 dB up to 3 Ghz
Mechanical
Cable O.D. 10.4 mm
Cable retention > 30 N (Center)
Crimp size 10.0 mm (HEX)
Crimp size (pin) 1.8 mm
Insertion force < 25 N
Lifetime > 1000 mating cycles
Wiresize
Locking device Bayonett
Cable anchoring Jacket crimping
Material
Contacts Brass (CuZn35Pb2), 0.2 µm AuCo (Center contact)
Insert PTFE
Shell Brass (CuZn39Pb3)
Shell plating Optalloy®
Environmental
Temperature range -30 °C to +85 °C
Contact crimpability Complies with IEC 60803 and IEC 60352-2
