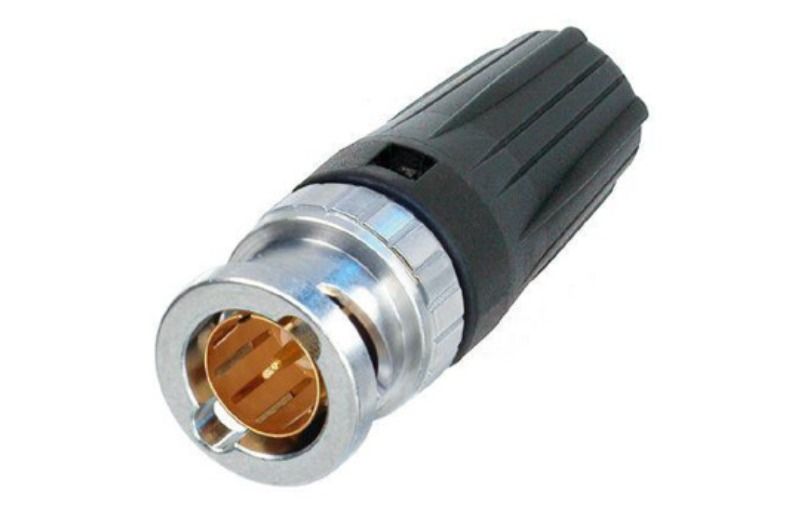

NBNC75BWU13

  • Marka : NEUTRIK
  • Ürün Kodu : NBNC75BWU13

RearTWIST HD BNC kablo konnektörü gerçek 75 Ohm tasarım sunar ve HD uygulamaları için mükemmel şekilde uygundur.
Patentli RearTWIST bagajı, yüksek yoğunluklu uygulamalarda bile kolay erişimi garanti eder ve renk kodlaması sunar.

Uygun kablolar:

Draka 1,2L/4,8Dz, Draka 1,2L/4,95AF, Canford SDV-F-HD, Cordial CVM 12-50 HD-FLEX, Cordial CVM 12-50 UHD-Flex, Percon VK770F

Sıkma boyutu:

Pim: 1,6 mm (kare)

Kalkan: 7,36 mm (altıgen)

Özellikler ve Faydalar

  • Kolayca erişilebilen yumuşak dokunuşlu bagajı kullanarak "backTWIST Prensibi" kilitleme/kilit açma (Patent DE 100 48507)
  • Konektörün "başlığına" erişimin sorun olabileceği gömme bölmeler için idealdir. Bu konektörler önden değil arkadan döner.
  • Gerçek 75 Ohm tasarım, katı HDTV / DVD gereksinimlerini karşılar
  • Öndeki alan: Temas noktalarını deformasyondan korumak için yan kuvvetler nedeniyle eğilmeyi önler. Min. ömür boyu garanti eder. 1000 çiftleşme döngüsü!
  • Tam oturan orta pim ek parçası dokunsal geri bildirim sağlar
  • Kalkan ve kılıf kıvrım teknolojisi, kablo düzeneklerinde açıkta kalan topraklama örgüsü sorununu önler
  • Mükemmel kablo koruması ve tutma
  • Olağanüstü dayanıklılık için hassas İsviçre işlenmiş pirinç parçalar
  • Aksesuarlar arasında 10 standart renkte renk kodlu botlar, kıvırma aleti ve kalıplar bulunur

Product
Title NBNC75BWU13
Connection Type BNC 75 Ohm
Gender male
Electrical
Contact resistance <= 3 mOhm (inner)
Contact resistance <= 2 mOhm (outer)
Dielectric strength 1,5 kVdc
Impedance 75 Ohm
Insulation resistance > 5 GOhm
Rated voltage <50 V
VSWR <=1.050/>32 dB up to 1 GHz<=1.065/>30 dB up to 2 GHz<=1.100/>26 dB up to 3 Ghz
Mechanical
Cable O.D. 7.3 mm
Cable retention > 30 N (Center)
Crimp size 7,36 Hex crimp (shield) acc. MIL22520/5-41(A)
Crimp size (pin) 1,6 Square crimp (pin) acc. IEC 60803 (die designation 2)
Insertion force < 25 N
Lifetime > 1000 mating cycles
Wiresize
Locking device Bayonett
Cable anchoring Jacket crimping
Material
Contacts Brass (CuZn35Pb2), 0.2 µm AuCo (Center contact)
Insert PTFE
Shell Brass (CuZn39Pb3)
Shell plating Optalloy®
Environmental
Temperature range -30 °C to +85 °C
Contact crimpability Complies with IEC 60803 and IEC 60352-2
