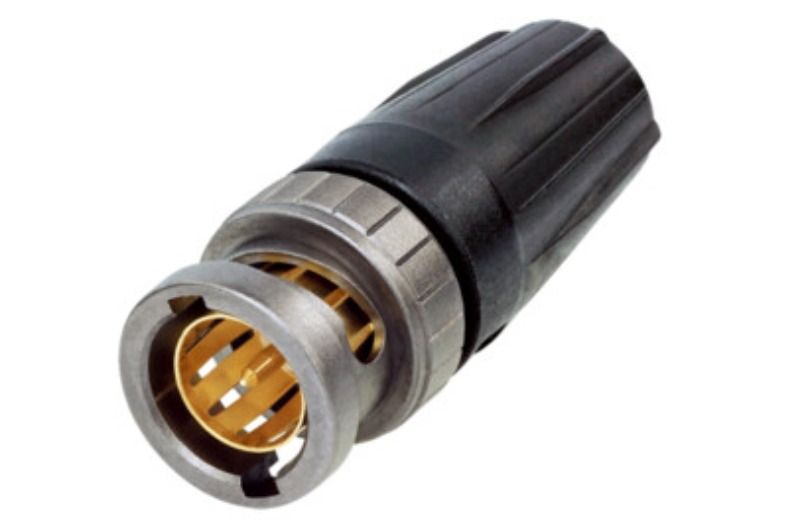

NBNC75BJP9X

RearTWIST UHD BNC konnektörleri, yüksek çözünürlüklü video sinyali iletimleri için özel olarak tasarlanmıştır. Benzersiz yalıtkan ve kontak pimi tasarımı nedeniyle konektörler, 4K ve 8K sinyaller için düşük geri dönüş kaybı değerlerine sahiptir.

Özellikler ve Faydalar

  • UHD veri aktarımları için optimize edilmiş kontak pimi ve yalıtkan tasarımı
  • Kanıtlanmış arka TWIST teknolojisi
  • İsviçre antraloy kaplama
  • Geleneksel BNC kasa konnektörleriyle tam uyumlu
  • Yüksek frekanslarda iyileştirilmiş geri dönüş kaybı değerleri

Product
Title NBNC75BJP9X
Connection Type BNC 75 Ohm
Gender male
Electrical
Contact resistance <= 3 mOhm (inner)
Contact resistance <= 2 mOhm (outer)
Dielectric strength 1.5 kVdc
Impedance 75 Ohm
Insulation resistance > 5 GOhm
Rated voltage < 50 V
VSWR <=1.06 / >30 dB up to 6 GHz<=1.13 / >24 dB up to 12 GHz<=1.22 / >20 dB up to 18 Ghz
Mechanical
Cable O.D. 6.3 mm
Cable retention > 30 N (center)
Crimp size 6.47 Hex crimp (shield)
Crimp size (pin) 1.07 crimp
Insertion force < 25 N
Lifetime > 1000 mating cycles
Wiresize
Locking device Bayonett
Cable anchoring Jacket crimping
Material
Contacts Brass (CuZn35Pb2), 0.2 µm AuCo (center contact)
Shell Brass (CuZn39Pb3)
Shell plating Antraloy
Insert PP
Environmental
Temperature range - 30 °C to +85 °C
Contact crimpability Complies with IEC 60803 and IEC 60352-2
