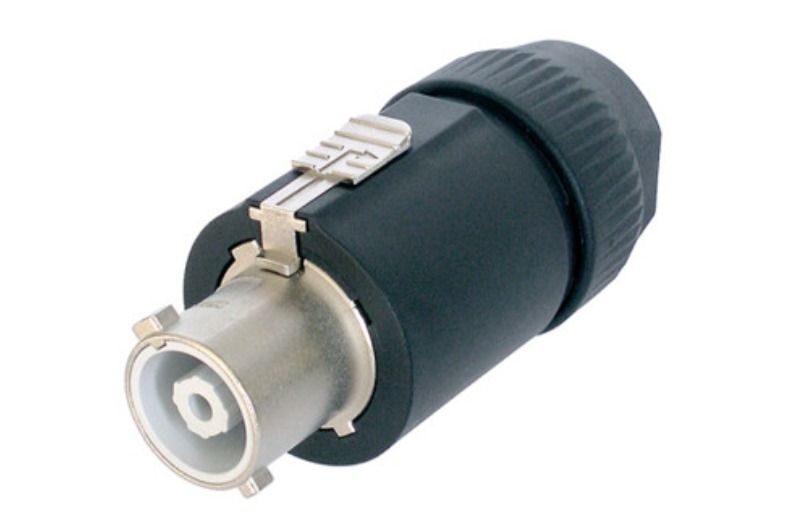

NAC3FC-HC

  • Marka : NEUTRIK
  • Ürün Kodu : NAC3FC-HC

powerCON 32 A kablo konektörü
32 A powerCON, yüksek akım kapasitesi (32 A nominal) için son derece sağlam ve güvenilir kilitlemeli tek fazlı AC cihaz kablo konnektörüdür. Profesyonel ses ve aydınlatma ekipmanları ve kurulumları için yüksek güç dağıtım sistemleri ve malzemelerinin ihtiyaçlarını karşılamak üzere, standartlaştırılmamış, kesme kapasitesi olmayan 3 kutuplu bağlantı sistemi olarak tasarlanmıştır. Konektörler, 32 A'ya kadar akımlar ve 250 V'a kadar gerilimler için derecelendirilmiş faz, nötr ve koruyucu toprak (toprak) iletkenlerine yönelik kontaklardan oluşur.

Özellikler ve Faydalar

  • 250 V ac, 32 A tek fazlı (35°C'ye kadar ortam sıcaklıkları için)
  • Koruyucu topraklama için ön hazırlık kontağı
  • İstem dışı ayrılmayı önleyen hızlı ve kolay kilitleme sistemi
  • Kablo Dış Çapı Aralık: 8 - 20 mm
  • 2,5 ila 6,0 mm² (AWG 14 - 10) kablolar için vidalı terminallerle kablolama
  • Mükemmel kablo kullanımı ve koruması
  • Son derece sağlam ve güvenilir
  • VDE, UL, cUL ve JET onaylı
  • 4000 W'a kadar IEC 62368-1 uyumlu

Product
Title NAC3FC-HC
Connection Type powerCON
Gender female
Electrical
Contact resistance <= 3 mOhm
Dielectric strength 4 kVdc / 2.8 kVac
Insulation resistance > 10 GOhm (initial)
Rated current per contact 32 A (30A for cUL)
Rating Europe EN 61984: 32 A 250 V AC
Rating USA UL 1977: 32 A 250 V AC
Mechanical
Cable O.D. 8 - 20 mm
Lifetime > 1000 mating cycles
Wiresize 2.5 - 6 mm²
Wiresize 14 - 10 AWG
Wiring screw terminals
Locking device Quick Lock
Material
Contact plating 4 µm Ag
Contacts Brass (CuZn39Pb3)
Insert Polyamide (PA 6.6 25 % GR)
Locking element Zinc diecast (ZnAl4Cu1)
Shell Polyamide (PA 6 30 % GR)
Strain relief Polyacetal (POM)
Environmental
Flammability UL 94 V-0
Protection class IP 20 (mated)
Safety Requirements EN/IEC 61984
Solderability Complies with IEC 68-2-20
Temperature range -25 °C to +70 °C
