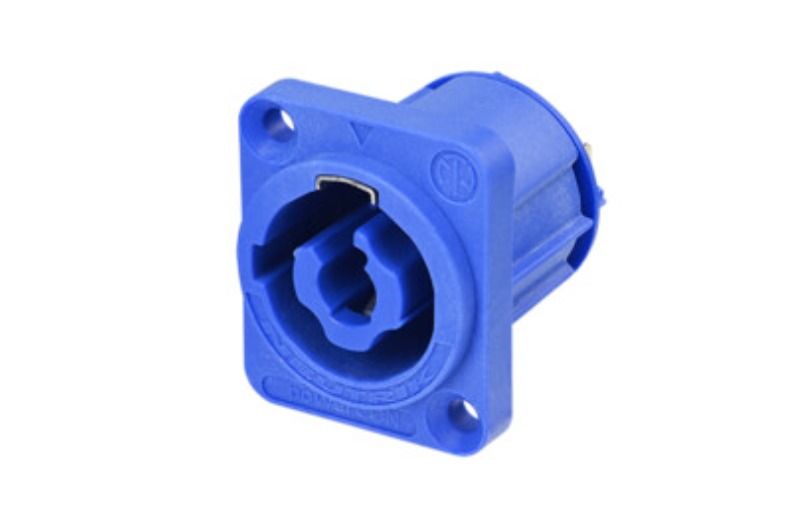

NAC3MPXXA-WOT

Cihaz giriş konektörü, 3/16" düz tırnaklı terminaller, mavi, yalnızca PCB montajı için yalıtım bölücüsüz. PCB üzerine monte edilecek bir şey yoksa NAC3MPXXA'yı seçin
powerCON XX kilitli bir şebeke konektörüdür. Güvenli bir güç bağlantısını garanti etmek için kilitleme cihazıyla birlikte çok güvenilir bir çözüme ihtiyaç duyulan her yerde cihaz bağlantılarının yerini alır.

Bu konnektör, IEC 62368-1'e göre yangın muhafazalarının bir parçası olarak kullanılmaya uygundur.

Bu cihaz bağlayıcı, IEC 60320-1 ve UL 60320-1'in kesme kapasitesi (CBC) gereksinimlerini karşılar.

Cihaz bağlaştırıcısı, IEC 60320-1'e göre CBC tasarımı nedeniyle üstün elektriksel dayanıklılığa sahiptir.

Cihaz kuplörleri NAC3MPXXA ve NAC3MPXXB, FXX Serisinin konnektörleri ve fiş konnektörleri ile kullanıldığında normal kullanımda gerilim altında veya yük altında devreye girecek veya devreden çıkacak şekilde tasarlanmıştır.

Özellikler ve Faydalar

  • Kilitlenebilir tek fazlı konnektör
  • IEC 60320-1 ve UL 60320-1'e göre sertifikalı
  • UL ABD 498 / UL CA 498
  • UL-1977 ve CAN/CSA-C22.2 No. 182.3'e göre sertifikalı
  • Son derece sağlam ve güvenilir
  • UL94 V-0 malzemeleri
  • NAC3MXXA-WOT için anında değiştirme; NAC3FXXA kablo konnektörleriyle eşleşir
  • Hat, nötr ve ön güvenlik topraklaması için 3 kontak
  • Hızlı ve kolay çevirmeli kilitleme mandal sistemi Birbirine geçme olasılığını ortadan kaldırmak için farklı anahtarlamalı Güç giriş (mavi) ve güç çıkış (gri) versiyonları
  • Yangın muhafazaları için uygundur. IEC 62368-1'e göre

Product
Title NAC3MPXXA-WOT
Gender male
Electrical
Contact resistance <= 2 mOhm
Dielectric strength 4 kVdc / 2.8 kVac
Insulation resistance > 1 GOhm (after damp heat test IEC 68-2-30)
Number of electrical contacts 2 + PE
Rating Europe EN 60320-1: 16 A 250 V AC
Rating USA / Canada cUL 60320-1: 20 A 127 V ACUL USA 498: 20 A 127 V ACUL CA 498: 20 A 127 V AC
  UL 1977: 20 A 250 V AC
Mechanical
Lifetime > 5000 mating cycles
Wiresize 2,5 mm²
Wiresize 12 AWG
Material
Contact plating Ag
Locking element Stainless steel
Shell Polyamide (PA 6.6)
Contacts Copper Alloy
Environmental
Flammability UL 94 V-0
Protection class IP 20
Temperature range -30 °C to + 80 °C
Solderability (for PCB) Complies with IEC 68-2-20
