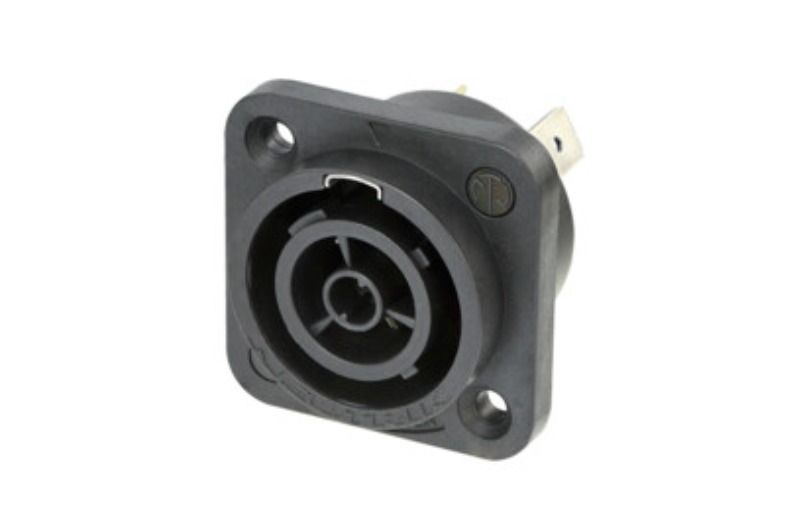

NAC3FPX-WOT-TOP

Cihaz çıkış konnektörü, 1/4" düz tırnaklı terminaller, yalnızca PCB montajı için yalıtım bölücüsüz. PCB üzerine monte edilecek bir şey yoksa NAC3FPX-TOP'u seçin
powerCON TRUE1 TOP, dış mekan uygulamalarına yönelik kilitlemeli 16 A gerçek şebeke konektörüdür. Güvenli bir güç bağlantısını garanti etmek için kilitleme cihazıyla birlikte çok sağlam bir çözümün gerekli olduğu her yerde cihaz bağlantılarının yerini alır.

powerCON TRUE1 TOP, kesme kapasitesine (CBC) sahip bir konnektördür; yani yük altında veya gerilim altında bağlanabilir veya bağlantısı kesilebilir.

Özellikler ve Faydalar

  • SCNAC-FPX (eşleştirilmiş veya kapalı kapaklı) ile kombinasyon halinde IP65, UL50E muhafaza tipi4 derecesi
  • IP65 ve UL50E muhafaza tipi 4'e göre dış mekan koruması (eşleştirilmiş durumda veya SCNAC-FPX kauçuk sızdırmazlık kapağıyla birlikte)
  • Yüksek darbeye dayanıklı UV ışınlarına dayanıklı malzemeler kullanır
  • Kesme kapasiteli gerçek şebeke konnektörü (CBC)
  • Kilitlenebilir 16 A tek fazlı konnektör (ABD: 20 A)
  • Kolay ve güvenilir çevirmeli kilit sistemi
  • Son derece sağlam ve güvenilir
  • Benzersiz Neutrik kablo tutma
  • IEC 60320'ye göre ENEC sertifikalı
  • UL498 sertifikalı

Product
Title NAC3FPX-WOT-TOP
Electrical
Contact resistance <= 2 mOhm
Dielectric strength 4 kVdc / 2.8 kVac
Insulation resistance > 1 GOhm (after damp heat test)
Number of electrical contacts 2 + PE
Rating Europe EN 60320-1: 16 A 250 V AC
Rating USA UL 498: 20 A 250 V AC
Mechanical
Lifetime > 5000 mating cycles
Wiresize 2.5 mm²
Wiresize 12 AWG
Material
Contact plating 2 µm Ag
Locking element Stainless steel
Shell Polyamide (PA 6.6)
Contacts Spring Copper (CuSn0.2)
Environmental
Flammability UL 94 V-0
Protection class IP65, UL50E enclosure type4 rating in combination with SCNAC-FPX (mated or with closed cap)
Temperature range -30°C to +80°C according to IEC 61984 -5°C to +40°C according to IEC 60320-1
Solderability (for PCB) Complies with IEC 68-2-20
