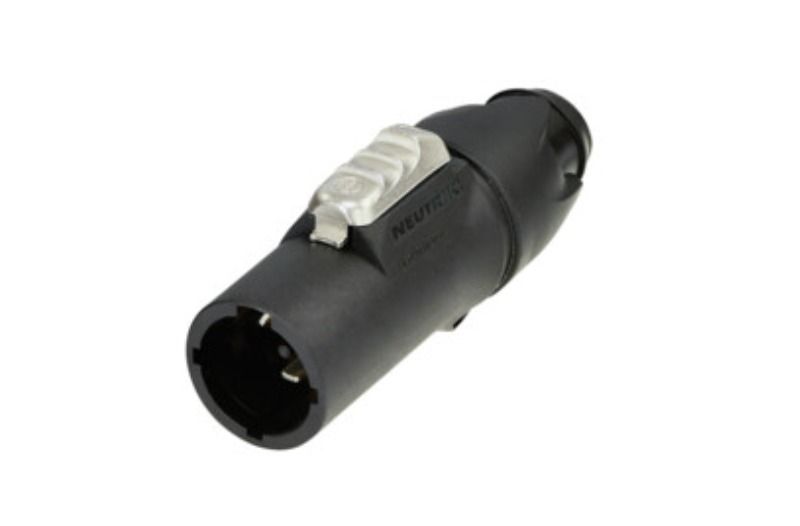

NAC3MX-W-TOP

  • Marka : NEUTRIK
  • Ürün Kodu : NAC3MX-W-TOP

AŞAMA SONU
doğrudan değiştirme / halefi: NAC3M-TRUE1-S

powerCON TRUE1 TOP, kilitlenen gerçek bir şebeke konektörüdür. Güvenli bir güç bağlantısını garanti etmek için kilitleme cihazıyla birlikte çok sağlam bir çözümün gerekli olduğu her yerde cihaz bağlantılarının yerini alır.

Güç ÇIKIŞI için anahtarlı, vidalı terminaller, IP65, 16 A'ya kadar (ABD: 20A)

powerCON TRUE1 TOP, kesme kapasitesine (CBC) sahip tek fazlı bir konnektördür.

Özellikler ve Faydalar

  • IEC EN 60320-1, UL 60320-1 ve C22.2 No. 60320-1:19 sertifikalıdır, dolayısıyla kablo setleri için bir bileşen olarak kabul edilmiştir. IEC 60799 / UL817'ye ve ekipmana uygun. IEC 62368-1'e göre
  • 6 mm ila 12 mm (0,23 - 0,47 inç) kablo çapları için benzersiz NEUTRIK kilitleme burcu ve gerilim azaltıcı
  • Zorlu ve zorlu ortamlar için ağır hizmet tipi sızdırmaz güç konektörü
  • Yüksek darbeye dayanıklı UV ışınlarına dayanıklı malzemeler kullanır
  • Son derece sağlam ve güvenilir kablo tutma
  • Devre Kesme Özelliğine sahip kilitlenebilir, tek fazlı konnektör (16A veya 20 A 250 VAC)
  • Üstün NEUTRIK kalite standardı

Product
Title NAC3MX-W-TOP
Connector series powerCON TRUE1TOP
Electrical
Contact resistance <= 2 mOhm
Dielectric strength 4 kVdc / 2.8 kVac
Insulation resistance 0,1 GOhm (after damp heat test IEC 68-2-30)
Number of electrical contacts 2 + PE
Rating Europe EN 60320-1: 16 A 250 V AC
Rating USA UL 60320-1 & C22.2 No. 60320-1:19: 20 A 250 V AC
Mechanical
Cable O.D. 6 - 12 mm (0.23 - 0.47 inches)
Lifetime > 5000 mating cycles
Wiresize 1.0 - 2.5 mm²
Wiresize 12 AWG
Material
Contact plating 2 µm Ag
Contacts CuNi1Si0.2
Insert Polyamide (PA 6.6 30 % GR)
Locking element ZuAl4Cu1
Shell Polyamide (PA 6.6 30 % GR)
Strain relief Polyacetal (POM)
Environmental
Flammability UL 94 V-0
Temperature range -30 °C - +80 °C
