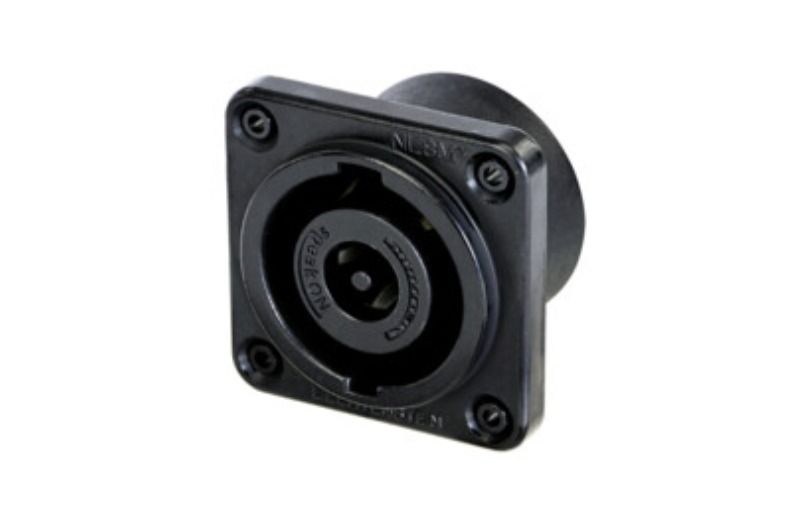

NL8MDXX-V-BAG-3

8 kutuplu erkek şasi konnektörü, siyah metal kare G boyutlu muhafaza, kendinden kılavuzlu vida delikleri, dikey PCB montajı
Bu konektör, IEC 61984'e göre bileşen sertifikası nedeniyle IEC 62368-1'e göre tasarlanmış ses ekipmanı içinde kabul edilir.

SpeakON panel montaj konnektörleri, hoparlör/amplifikatör ara bağlantıları için standart kasa konnektörleridir ve yalnızca tamamen kilitlendiğinde temas sağlayan benzersiz bir metal kilitleme sistemine sahiptir. Prizler sağlamdır, çok yönlüdür ve sonlandırılması kolaydır.

Özellikler ve Faydalar

  • IEC 61984 sertifikalıdır, dolayısıyla ekipmanın bir bileşeni olarak kabul edilmiştir. IEC 62368-1'e göre
  • Mevcut değer 25 A rms
  • Zorlu ve zorlu ortamlar için son derece sağlam metal flanş ve camla güçlendirilmiş V-0 malzemesi
  • Güvenli birleştirme için hassas kama yuvası

Product
Title NL8MDXX-V-BAG-3
Gender male
Electrical
Contact resistance <= 2 mOhm
Dielectric strength 1.5 kVac
Insulation resistance > 0.1 GOhm (after dampheat)
Rated current per contact 25 A rms continuous (acc. to IEC 61984)
Rated voltage 250 V ac
Attention speakON is NOT to be used as an mains or power supply connector (AC / DC)!
Mechanical
Lifetime > 5000 mating cycles
Termination vertical PCB mount
Locking device Quick Lock
Mounting direction Rear mounting
Chassis shape square G-size flange
Layout self tapping screw holes (A-Screw)
Material
Contact plating Ag
Contacts Copper Alloy
Shell Zinc diecast, black chrome plated
Insert Polyamide (PA 6.6)
Shell coating Black KTL
Environmental
Temperature range -30 °C to +80 °C
Flammability UL 94 V-0
Solderability Complies with IEC68-2-20
