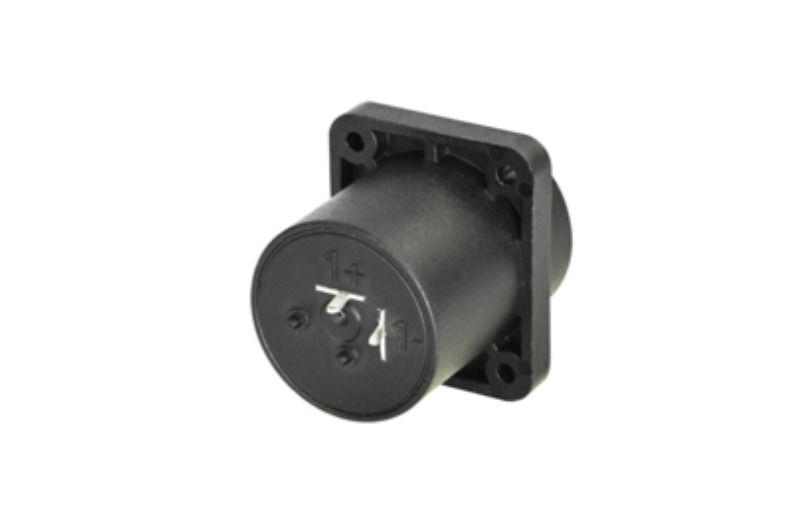

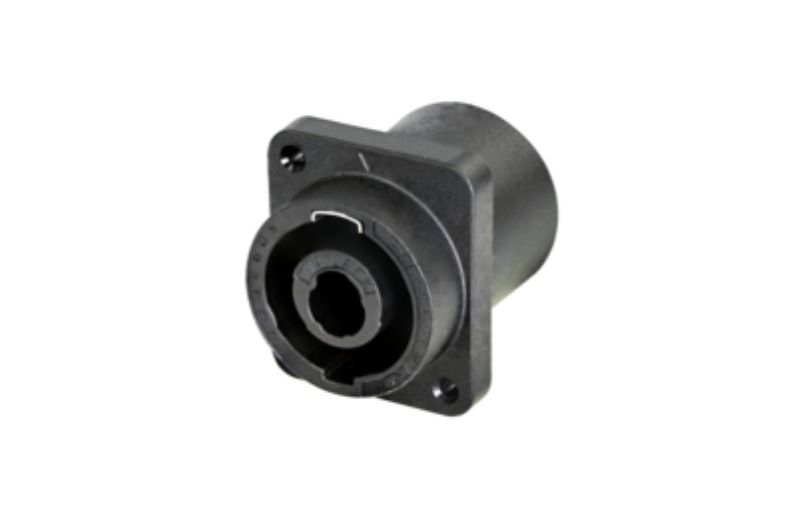

NLJ2MDXX-V

SpeakON soketi ve 1/4" jak yuvasından oluşan 2 kutuplu kombinasyon, dikey PCB montajı, NL4MD-V ile aynı PCB kaplama alanı ve panel kesimi
Bu konnektör, IEC 61984'e göre bileşen sertifikası nedeniyle IEC 62368-1 cihaz standardıyla tamamen uyumludur.

SpeakON / jack hibrit panel montaj konnektörü, talkON şasi konnektörünü 1/4" 2 kutuplu jak soketi ile birleştirerek her iki fiş tipinin de kullanılmasına izin verir. SpeakON Combo, tüm 2 ve 4 kutuplu talkON kablo konnektörleri ve 2 kontak kullanan 1/4" jak fişleriyle eşleşir.

Özellikler ve Faydalar

  • IEC 61984 sertifikalıdır, dolayısıyla ekipmanın bir bileşeni olarak kabul edilmiştir. IEC 62368-1'e göre
  • Camla güçlendirilmiş V-0 malzemeleri - son derece sağlam ve dayanıklı
  • Çok yönlü, yerden ve maliyetten tasarruf sağlayan - birleştirilmiş talkON D boyutlu priz ve 1/4" jak
  • PA kablolaması: 1+ Ucuna, 1- Kılıfına bağlanır
  • Arka panel montajı

Product
Title NLJ2MDXX-V
Gender male
Electrical
Contact resistance <= 3 mOhm
Dielectric strength speakON 2.5 kV ac
Insulation resistance > 1 GOhm (after dampheat)
Rated current per contact speakON 15 A rms continuous (acc. to IEC 61984)
Rated voltage speakON 250 V ac
Dielectric strength 1/4' Jack 1.5 kV dc
Rated current per contact 1/4' Jack 15 A rms continuous (acc. to IEC 61984)
Rated voltage 1/4' Jack 50 V ac
Attention speakON is NOT to be used as an AC mains or power supply connector!
Mechanical
Lifetime > 5000 mating cycles
Termination vertical PCB mount
Locking device Quick Lock
Mounting direction Rear mounting
Layout standard hole position, self-tapping screw holes (A-Screw)
Material
Contact plating Ag
Contacts Copper Alloy
Shell Polyamide (PA 6.6)
Environmental
Temperature range (LLT - ULT) -30 °C to +80 °C
Pollution degree according to IEC 60664-1 2
Protection class IP 20
Flammability according to UL 94 V-0
Solderability Complies with IEC 68-2-20
