AW526-LS

  • Marka : JBL
  • Ürün Kodu :

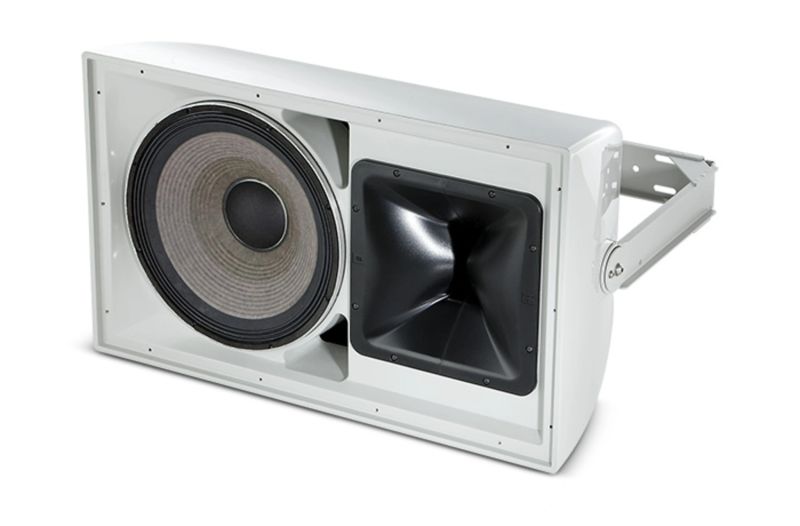

LS modellerinde parçalar mühürlenmiştir (LS olmayan fotoğraf gösterilmiştir).
Yaşam Güvenliği Uygulamaları için 1 x 15" LF'ye Sahip Yüksek Güçlü 2 Yollu Her Hava Koşullarına Uygun Hoparlör

AW526-LS, JBL Diferansiyel Sürücü çift ses bobini ve çift manyetik aralıklı 2265H 380 mm (15 inç) düşük frekans sürücüsü ve 2432H yüksek frekanslı 38 mm (1,5 inç) çıkış, 75 mm (3 inç) ses bobini sıkıştırma sürücüsünden oluşan yüksek güçlü, hafif, 2 yollu, tam aralıklı bir hoparlör sistemidir. Geniş formatlı Aşamalı Geçiş dalga kılavuzu mükemmel 120° x 60° kapsama alanı sağlar. Dalga kılavuzu döndürülebilir olduğundan hoparlör sistemi dikey veya yatay yönde kullanılabilir. Bu hoparlör, can güvenliği uygulamaları için EN 54-24 uyumludur. Sistem 500 W 70/100V trafo ile donatılmıştır.

Özellikler

  • Hava Koşullarına Dayanıklı, Tamamı Fiberglas Muhafaza
  • EN 54-24 Can güvenliği uygulamalarına uygundur
  • 120° x 60° Kapsama Alanı
  • 2265H Diferansiyel Drive® Düşük Frekans Sürücüsü
  • 2432H Yüksek Frekans Sıkıştırma Sürücüsü
  • Mükemmel desen kontrolü ve düşük bozulma için büyük PT Aşamalı Geçiş dalga kılavuzu
  • Dikey veya yatay yönlendirme için döndürülebilir dalga kılavuzu
  • Gri ve Siyah kaplama seçenekleri mevcuttur
  • 500 W, 70/100V Trafo Dahil
  • U tipi Montaj Braketi Dahil
  • Uygulamalar
  • Spor Tesisleri
  • Temalı Eğlence Mekanları
  • Açık Hava Eğlence Merkezleri
  • Su Parkları

Frequency Range (-10dB) 39 Hz - 20 kHz
Frequency Response (±3 dB) 86 Hz - 17 kHz
Coverage Pattern 120° x 60°, rotatable waveguide
Coverage Angle
Frequency (kHz) Horizontal Coverage° Vertical Coverage°
0.5 kHz 135° 108°
1 kHz 98° 95°
2 kHz 115° 67°
4 kHz 108° 46°
Directivity Factor (Q) 7.9
Directivity Index (DI) 9 dB
Crossover Frequency 1.1 kHz
System Power Rating 400 W (1600 W peak), 100 hrs
Maximum SPL (1m) 127 dB-SPL cont avg (133 dB peak)
Maximum SPL (@ 4m) 108 dB per EN54 Standard
System Sensitivity (1w @ 1m) 100 dB
Sensitivity (1W @ 4m) 86.98 dB SPL
Transformer Taps 70V: 400 W, 200 W, 100W100V: 400W, 200W
LF Driver 1 x JBL 2265H 380 mm (15 in.) Differential Drive® driver with 75 mm (3 in) dual voice coil
Nominal Impedance 8 ohms (6.2 ohms per EN54)
Sensitivity (1W @ 1m, within operational band) 98 dB SPL
HF Driver JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Sensitivity 113 dB SPL
Waveguide PT-H126HF -1
Enclosure Hand-Laminated Fiberglass, gray gelcoat (similar to Pantone 420C), available in black (-BK)

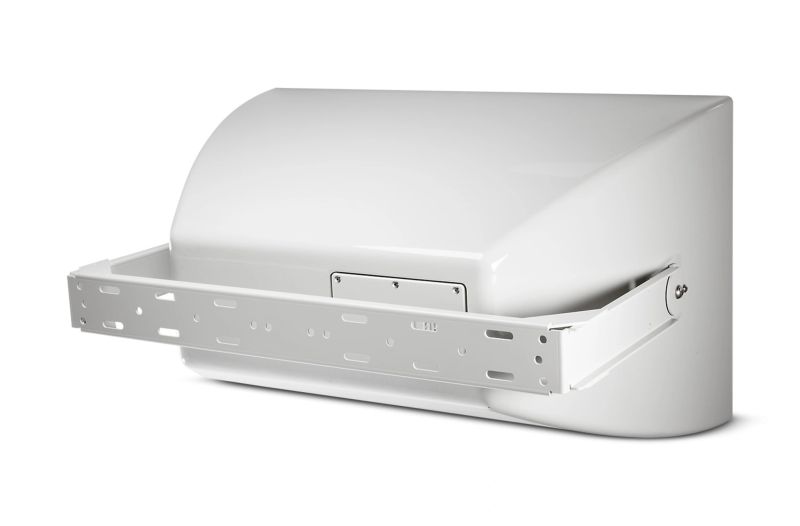

Suspension Attachment 2 x M10 for Included U-Bracket, 2 x M6 for aiming stabilization, 1 x M10 on rear for safety.

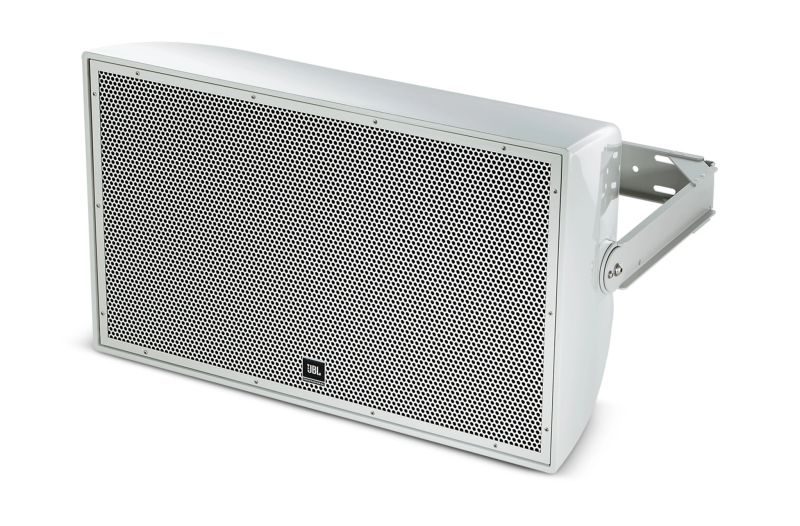

Grille Three layer grille assemblies consisting of 16-gauge powder coated stainless steel, backed with open cell foam and stainless steel mesh.

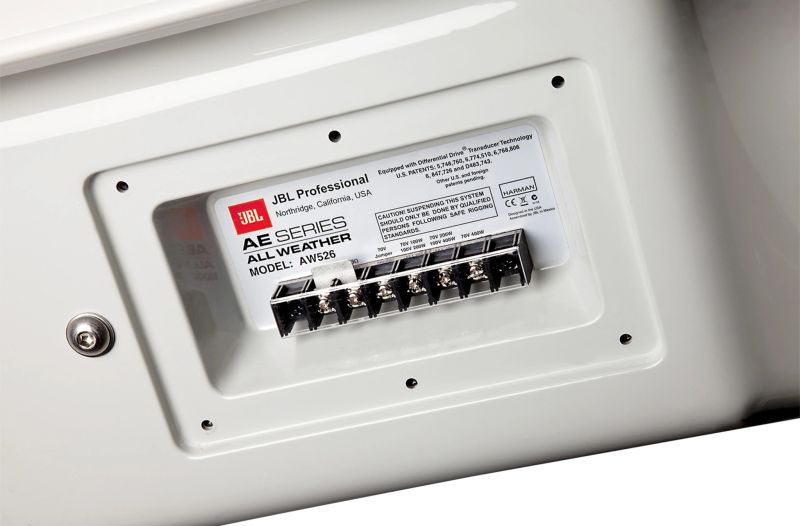

Input Connector CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs.
Environmental IP55C per IEC 529
Dimensions (H x W x D in horizontal cabinet orientation) 485 x 810 x 478 mm(19.1 x 31.9 x 18.8 in)
Net Weight (each) 28.3 kg (62.5 lb)
