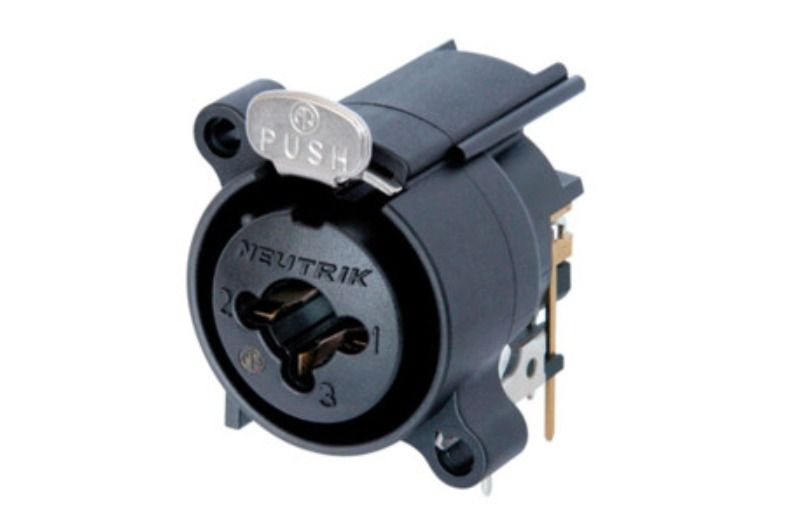

NCJ6FA-H

1/4" stereo jaklı, yatay PCB montajlı 3 kutuplu XLR dişi priz
Mevcut en küçük XLR muhafazasında 3 kutuplu XLR prizini ve 1/4" jakı birleştiren XLR / jak hibrit şasi konektörü.

Özellikler ve Faydalar

  • Tek bir XLR muhafazasında dengeli mikrofon ve hat veya enstrüman girişleri için birleşik 3 kutuplu XLR yuvası ve 1/4" TRS telefon jakı
  • Dramatik yer tasarrufu - önceki Combo'ya göre %15
  • Tek muhafazada iki konnektör - önemli maliyet, malzeme ve işçilik tasarrufu
  • Çok düşük iletken kapasitansı - dijital ses için ideal
  • Neutrik XLR A Serisi ile uyumlu ön panel kesimi
  • Benzersiz hologramla markalanmıştır - orijinal ve otantik Neutrik ürününü garanti eder

Product
Title NCJ6FA-H
Connection Type Combo
Gender female
Electrical
Contact resistance < 10 mOhm (XLR)
Contact resistance < 10 mOhm (jack)
Dielectric strength 1,5 kVdc
Insulation resistance > 10 GOhm (initial)
Rated current per contact 3 A (XLR)
Rated current per contact 3 A (Jack)
Rated voltage < 50 V
Mechanical
Insertion force <= 20 N
Withdrawal force <= 20 N
Lifetime > 1000 mating cycles
Panel thickness max. 3 mm (0.12'')
Wiresize
Wiring Horizontal PCB mount
Locking device Latch lock
Mounting direction Rear mounting
Mounting screw A-screw
Material
Contact plating gal 0.2 µm AuCo (XLR), gal 0.2 µm Ag (Jack RS), Palladium, 0.1 µm Pd over 3 µm NiP
Contacts Bronze (CuSn6)
Insert Polyamide (PA66)
Locking element Steel Ck67
Locking element plating Nickel
Environmental
Flammability UL 94 V-0
Solderability Complies with IEC 68-2-20
Temperature range -30 °C to +80 °C
