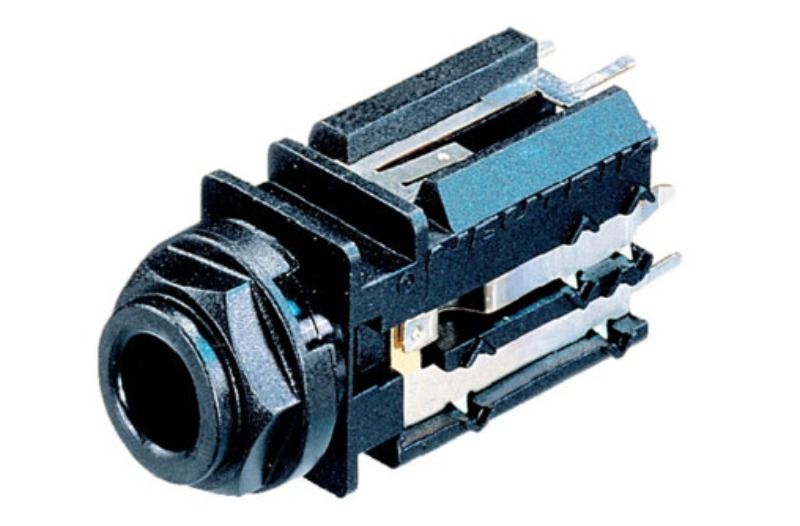

NJ3FD-V

  • Marka : NEUTRIK
  • Ürün Kodu : NJ3FD-V

Anahtarlamayan stereo jak (T/R/S)
Hızlı panel montajı için altın kaplama kontaklara ve benzersiz hızlı sabitleme kapağına sahip A-gauge versiyonunda dikey PCB montajlı panel jakı. Mekanik mandal ve elektrik kontaklarının ayrılması, düşük yerleştirme kuvvetiyle birlikte yüksek tutma kuvveti sunar.

Özellikler ve Faydalar

  • Kompakt, sağlam plastik muhafaza, mekanik ve elektriksel güvenilirlik sağlar
  • Hızlı Kapak Sabitleme Sistemi, montaj kapağını takarak montaj süresini önemli ölçüde azaltır
  • Tutma kuvveti, temaslardan bağımsız özel bir yay elemanı tarafından sağlanır.
  • Fişli montaj arkadaşları acc. EIA RS-453'e göre

Product
Title NJ3FD-V
Connection Type Jack
Gender female
Electrical
Contact resistance < 10 mOhm (initial)
Dielectric strength 1 kVdc
Insulation resistance >= 1 GOhm @ 500 V dc
Rated current per contact 3 A
Mechanical
Insertion force < 20 N
Withdrawal force < 8 N
Lifetime > 10000 mating cycles
Locking force > 80 N
Panel thickness 1.2 - 1.5 mm (0.047' - 0.06')
Wiresize
Wiring vertical PCB mount
Locking device Retention spring
Mounting direction Rear mounting
Chassis shape 12 mm
Cap opening torque 25 N cm / 9.84 N in
Material
Cap / Nut / Washer Polyacetal (POM)
Contact plating 0.2 µm Au
Contacts Bronze (CuSn6)
Shell Polyamide (PA 6.6 30 % GR)
Environmental
Standard compliance EIA RS 453, IEC 60603-11
Solderability Complies with IEC 68-2-20
Temperature range -25 °C to +70 °C
