NJ3FP6P-BAG

  • Marka : NEUTRIK
  • Ürün Kodu : NJ3FP6P-BAG

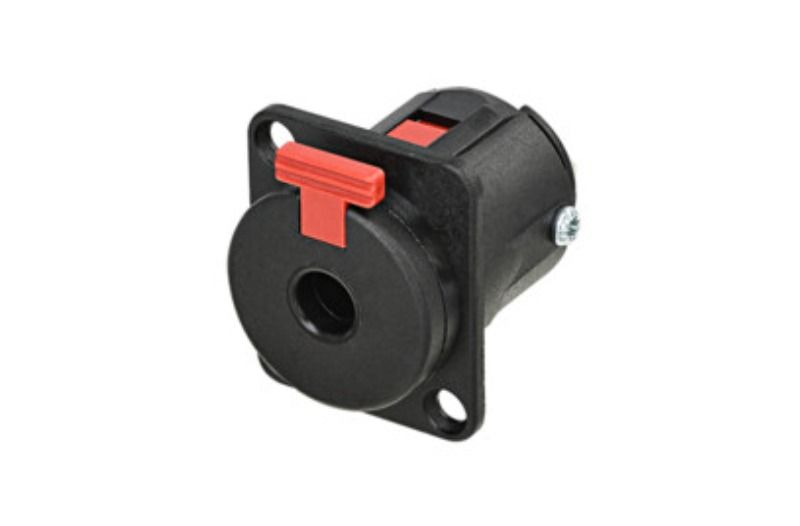

Kilitleme 1/4" telefon jakı, D boyutlu kabuk, siyah plastik muhafaza ve gümüş kontaklar
3 kutuplu telefon jakı panel montajlı versiyonu, yanlışlıkla bağlantının kesilebileceği veya şok ve titreşimin meydana gelebileceği durumlarda sağlam ve güvenli bağlantılar sağlar. Standart A-gauge mono veya stereo fişlerle mandallanır. Çiftleşme sırasında fiş otomatik olarak kilitlenir ve kilidi yalnızca kırmızı serbest bırakma tırnağına basılarak açılır. Standart D boyutunda ön panel görünümü.

Özellikler ve Faydalar

  • Kasa jakını güvenli bir şekilde kilitleme
  • uyarınca belirtilen tüm mono ve stereo fişlerle eşleşir. EIA RS-453 (A göstergesi)
  • Boyutsal olarak D Serisiyle uyumludur (31 x 26 mm)
  • Lehim terminalleri

Product
Title NJ3FP6P-BAG
Connection Type Jack
Gender female
Electrical
Contact resistance < 6 mOhm (initial)
Dielectric strength 1 kVdc
Insulation resistance >= 1 GOhm @ 500 V dc
Rated current per contact 10 A
Mechanical
Insertion force < 30 N
Withdrawal force < 20 N
Lifetime > 10000 mating cycles
Locking force > 80 N
Wiresize 1 mm²
Wiresize 18 AWG
Wiring Solder contacts
Locking device Retention spring
Mounting direction Front mounting
Chassis shape D
Material
Contact plating 2 µm Ag
Contacts Copper alloy (CuSn6) (Ground)
Insert Polyamide (PA 6.6 30 % GR) UL94 V-0
Shell Polyamide (PA 6.6 30 % GR)
Shell plating Black plastic
Strain relief Polyacetal (POM)
Environmental
Standard compliance EIA RS 453, IEC 60603-11
Solderability Complies with IEC 60068-2-20
Temperature range -25 °C to +70 °C
