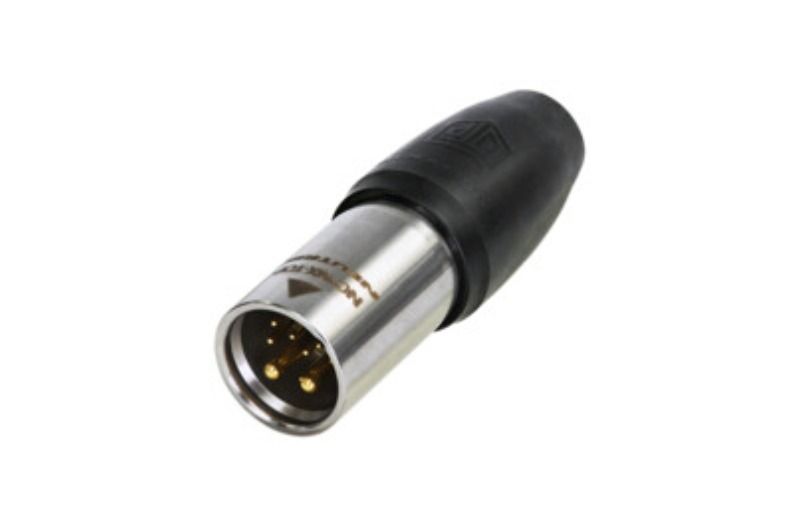

NC10MX-TOP

8+2 kutuplu erkek kablo konnektörü, GERÇEK DIŞ MEKAN KORUMASI (ÜST), altın kontaklar
X-TOP serisi, dış mekan kullanımına yönelik "ağır hizmet tipi" bir XLR kablo konnektör serisidir. XLR TOP serisinin ilgili kablo veya şasi konektörüyle eşleştirilerek UL50E dikkate alınarak IP65 sınıfı ve TOP onaylı

Özellikler ve Faydalar

  • Zorlu ve zorlu ortamlar için ağır hizmet tipi sızdırmaz XLR konnektör serisi
  • CAT 5e performansı ve 16 A ve 50 V'ye kadar güç sunan veriler için uygundur - PoE+ yeteneklerinin ötesine geçer
  • XLR TOP serisinin ilgili kablo veya şasi konektörüyle eşleştirilerek UL50E dikkate alınarak IP65 sınıfı ve TOP onaylı
  • RJ45 tipi konnektörlere kıyasla üstün sağlamlık
  • Yüksek darbeye dayanıklı UV ışınlarına dayanıklı malzemeler
  • IEC 61984 sertifikalı

Product
Title NC10MX-TOP
Connection Type XLR
Gender Male
Electrical
Contact resistance <= 3 mOhm
Dielectric strength 1 kVdc
Insulation resistance > 10 GOhm (initial)
Number of electronical contacts 8 + 2
Rated current per contact 16 A (power pins), 3 A (data pins)
Rated voltage 50 V
Cable shield - shell connection: choosable
Transmission performance CAT 5e
Mechanical
Cable O.D. 7.0 - 10.0 mm
Insertion force <= 20 N
Withdrawal force <= 20 N
Lifetime > 1000 mating cycles
Wiresize 2.5 mm²/<1 mm²
  8 x 24 AWG + 2 x 16AWG
Type of terminations Solder contacts
Locking device Latch lock
Material
Bushing UV-resistant rubber
Contact plating Gold (Au) over Nickel (Ni)
Contacts Brass
Insert Polyamide
Locking element St3K32 (latch) / Ck 67 (spring)
Shell Zinc diecast
Shell plating Nickel
Strain relief Polyacetal
Sealing jacket UV-resistant rubber
Environmental
Flammability acc. to UL94 V-0 (insert)
Standard compliance IEC 61076-2-103
Protection class acc. IEC 60529 IP65 (mated)
Solderability acc. to IEC 60068-2-20
Temperature range -30 °C to +80 °C
Pollution degree II
