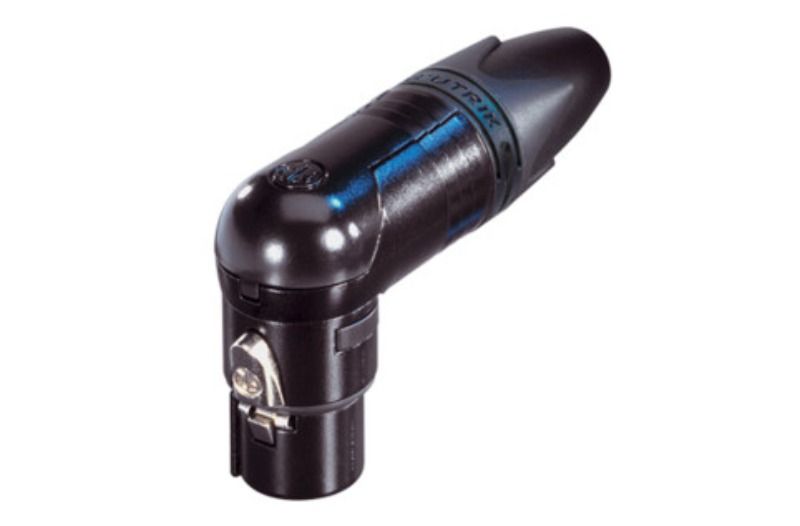

NC3FRX-B

  • Marka : NEUTRIK
  • Ürün Kodu : NC3FRX-B

3 kutuplu dik açılı dişi kablo konnektörü, siyah metal gövde, altın kontaklar
RX Serisi, XX kablo konnektör serisinin dik açılı versiyonudur. RC serisinin halefi, onu daha güvenilir hale getiren, montajı daha kolay hale getiren ve temas bütünlüğünü iyileştiren ve ayrıca kablo gerginliğini azaltan birçok yeni özellik sunuyor.

Özellikler ve Faydalar

  • Ekstra ince dik açılı konnektör
  • 5 seçilebilir kablo çıkış konumu
  • Düşük temas direnci ve yüksek bütünlük için dişi temasın benzersiz kafes tasarımı
  • Dişi kontak, lehimin kontak birleşme alanına girmesini önlemek için bir lehim bariyeri içerir
  • Daha büyük ve kullanımı daha kolay olan geliştirilmiş sağlam metal mandallı dişi konnektör
  • Daha iyi kabuk topraklama sürekliliği için ek topraklama yayı kontakları
  • Geliştirilmiş ayna tipi gerilim azaltıcı, daha yüksek çekme kuvveti sağlar ve montajı daha kolay ve hızlı hale getirir
  • Poliüretan rakorlu kılıf, kablo bükülme gerilimlerine karşı yüksek koruma sağlar
  • Kodlama veya tanımlama için renkli halkalar ve çizmeler mevcuttur
  • Şık ve ergonomik tasarım - değerli ve kullanışlı
  • Çıkış Pozisyonları

Product
Title NC3FRX-B
Connection Type XLR
Gender female
Electrical
Capacitance between contacts <= 4 pF
Contact resistance <= 3 mOhm
Dielectric strength 1,5 kVdc
Insulation resistance > 2 GOhm (initial)
Rated current per contact 16 A
Rated voltage < 50 V
Mechanical
Cable O.D. 3.5 - 8.0 mm
Insertion force <= 20 N
Withdrawal force <= 20 N
Lifetime > 1000 mating cycles
Wiresize max. 2.5 mm²
Wiresize max. 14 AWG
Wiring Solder contacts
Locking device Latch lock
Material
Boot Polyurethan
Contact plating 0.2 µm Au hard alloy over 2 µm Ni
Contacts Bronze (CuSn8)
Insert Polyamide (PA66)
Locking element Zinc diecast (ZnAl4Cu1) / Ck 67 (spring)
Locking element plating Nickel
Shell Zinc diecast (ZnAl4Cu1)
Shell plating Black chromium
Strain relief Polyacetal (POM)
Environmental
Flammability UL 94 V-0
Standard compliance IEC 61076-2-103
Protection class IP 40
Solderability Complies with IEC 68-2-20
Temperature range -30 °C to +80 °C
