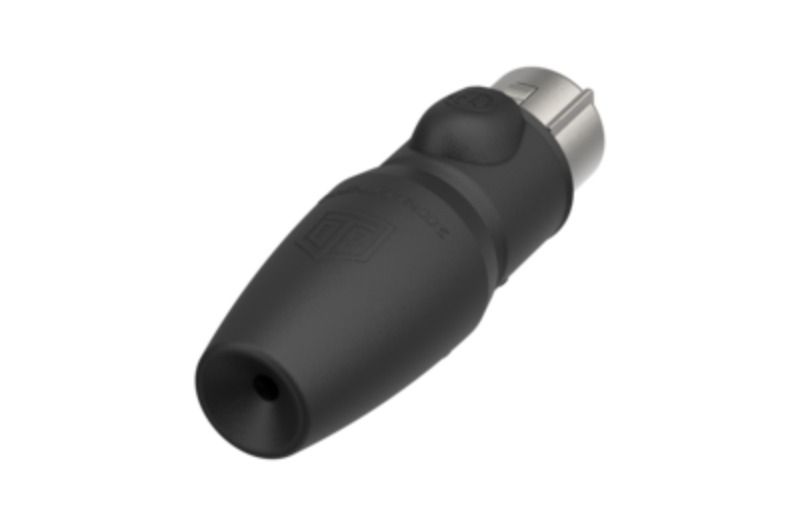

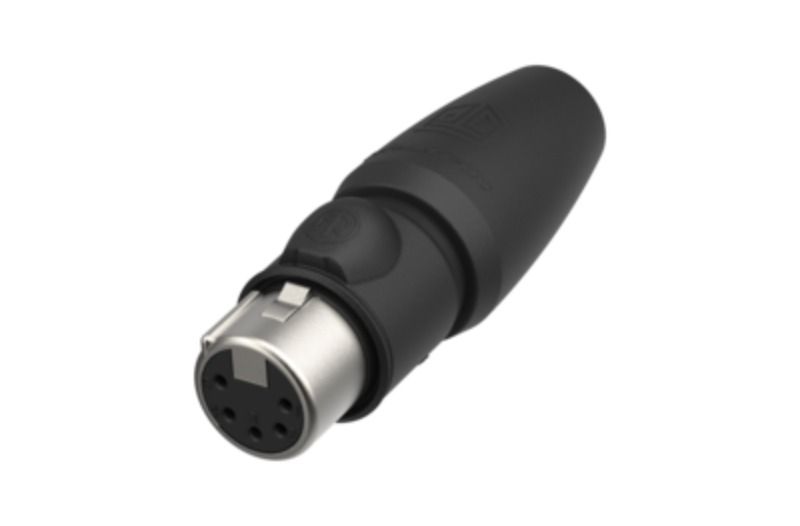

NC5FX1-TOP-14

8 mm - 10 mm kablo dış çapı için 5 kutuplu dişi kablo konnektörü, GERÇEK DIŞ MEKAN KORUMASI (ÜST), altın kontaklar
X-TOP serisi, dış mekan kullanımına yönelik "ağır hizmet tipi" bir XLR kablo konektörüdür. XLR TOP serisinin (IP65) ilgili kablo konnektörüyle eşleştirilerek dış mekan koruması sağlanır.

Altın kontaklar standarttır.

Özellikler ve Faydalar

  • Zorlu ve zorlu ortamlar için ağır hizmet tipi sızdırmaz XLR konnektör serisi
  • IP65'e göre dış mekan koruması
  • Yüksek darbeye dayanıklı UV ışınlarına dayanıklı malzemeler kullanır
  • UL50E dikkate alınarak TOP Onaylı

Product
Title NC5FX1-TOP-14
Connection Type XLR
Gender female
Electrical
Capacitance between contacts <= 4 pF
Contact resistance <= 3 mOhm
Dielectric strength 1,5 kVdc
Insulation resistance > 10 GOhm (initial)
Rated current per contact 16 A
Rated voltage < 50 V
Mechanical
Cable O.D. 8.0 - 10.0mm
Insertion force <= 20 N
Withdrawal force <= 20 N
Lifetime > 1000 mating cycles
Wiresize max. 1.0 mm²
Wiresize max. 18 AWG
Wiring Solder contacts
Locking device Latch lock
Material
Bushing UV-resistant rubber
Contact plating Gold (Au) over Nickel (Ni)
Contacts Brass (CuZn39Pb3)
Insert Polyamide (PA 6.6 30 % GR)
Locking element St3K32 (latch) / Ck 67 (spring)
Shell Zinc diecast (ZnAI4Cu1)
Shell plating Nickel
Strain relief Polyacetal
Sealing jacket UV-resistant rubber
Environmental
Approvals UL
Flammability UL 94 HB
Standard compliance IEC 61076-2-103
Protection class IP65, UL50E enclosure type 4 (mated)
Solderability Complies with IEC 68-2-20
Temperature range -30 °C to +80 °C
