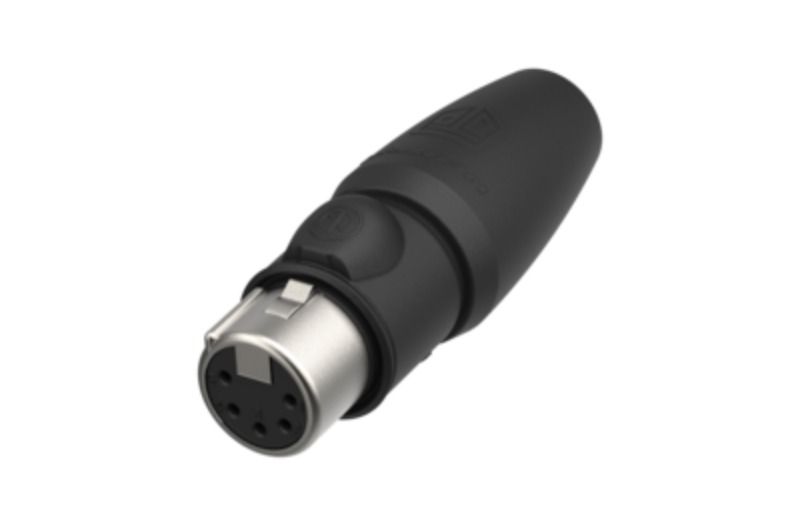

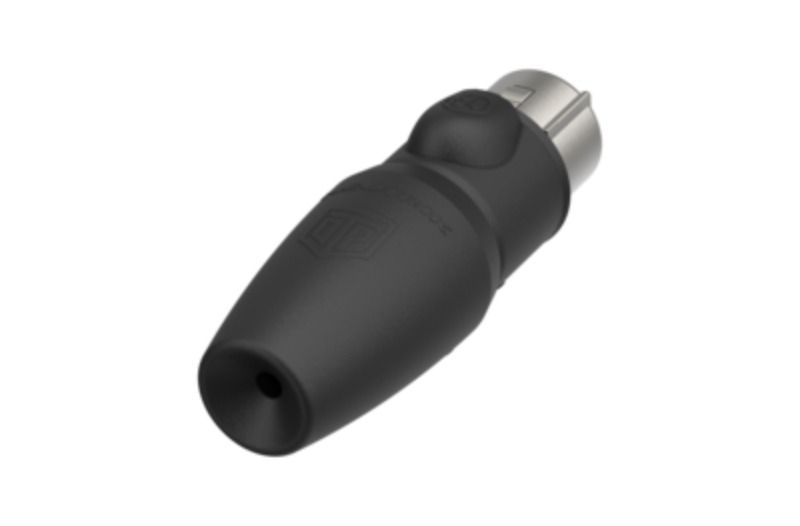

NC5FX1-TOP

  • Marka : NEUTRIK
  • Ürün Kodu : NC5FX1-TOP

5 kutuplu dişi kablo konnektörü, GERÇEK DIŞ KORUMA (ÜST), altın kontaklar
X-TOP serisi, dış mekan kullanımına yönelik "ağır hizmet tipi" bir XLR kablo konektörüdür. XLR TOP serisinin (IP65) ilgili kablo/şasi konnektörüyle eşleştirilerek dış mekan koruması sağlanır.

Altın kontaklar standarttır.

Özellikler ve Faydalar

  • Zorlu ve zorlu ortamlar için ağır hizmet tipi sızdırmaz XLR konnektör serisi
  • IP65'e göre dış mekan koruması
  • Yüksek darbeye dayanıklı UV ışınlarına dayanıklı malzemeler kullanır
  • UL50E dikkate alınarak TOP Onaylı

Product
Title NC5FX1-TOP
Connection Type XLR
Gender female
Electrical
Capacitance between contacts <= 4 pF
Contact resistance <= 3 mOhm
Dielectric strength 1,5 kVdc
Insulation resistance > 10 GOhm (initial)
Rated current per contact 16 A
Rated voltage < 50 V
Mechanical
Cable O.D. 5.0 - 8.0 mm
Insertion force <= 20 N
Withdrawal force <= 20 N
Lifetime > 1000 mating cycles
Wiresize max. 1.0 mm²
Wiresize max. 18 AWG
Wiring Solder contacts
Locking device Latch lock
Material
Bushing UV-resistant rubber
Contact plating Gold (Au) over Nickel (Ni)
Contacts Brass (CuZn39Pb3)
Insert Polyamide (PA 6.6 30 % GR)
Locking element St3K32 (latch) / Ck 67 (spring)
Shell Zinc diecast (ZnAI4Cu1)
Shell plating Nickel
Strain relief Polyacetal
Sealing jacket UV-resistant rubber
Environmental
Approvals UL
Flammability UL 94 HB
Standard compliance IEC 61076-2-103
Protection class IP65, UL50E enclosure type 4 (mated)
Solderability Complies with IEC 68-2-20
Temperature range -30 °C to +80 °C
