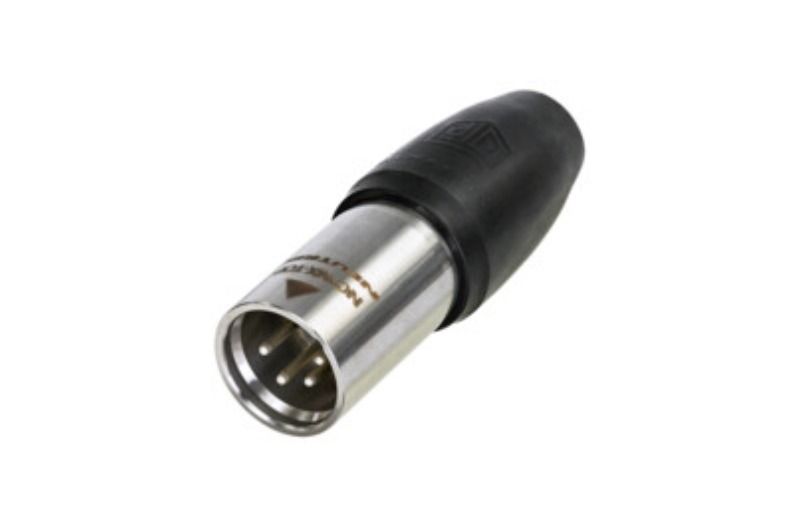

NC4MX-TOP

4 kutuplu erkek kablo konnektörü, GERÇEK DIŞ MEKAN KORUMASI (ÜST), altın kontaklar
X-TOP serisi, dış mekan kullanımına yönelik "ağır hizmet tipi" bir XLR kablo konektörüdür. XLR TOP serisinin (IP65) ilgili kablo konnektörüyle eşleştirilerek dış mekan koruması sağlanır.

Altın kontaklar standarttır.

Özellikler ve Faydalar

  • Zorlu ve zorlu ortamlar için ağır hizmet tipi sızdırmaz XLR konnektör serisi
  • IP65'e göre dış mekan koruması
  • Yüksek darbeye dayanıklı UV ışınlarına dayanıklı malzemeler kullanır
  • IEC 61984 sertifikalı

Product
Title NC4MX-TOP
Connection type XLR
Gender Male
Electrical
Contact resistance <= 3 mOhm
Dielectric strength 1,5 kVdc
Insulation resistance > 10 GOhm (initial)
Rated current per contact 10 A
Rated voltage 50 V
Mechanical
Cable O.D. 5.0 - 8.0 mm
Insertion force <= 20 N
Withdrawal force <= 20 N
Lifetime > 1000 mating cycles
Wiresize < 2.5 mm²
  16 AWG
Wiring Solder contacts
Locking device Latch lock
Material
Bushing UV-resistant rubber
Contact plating Gold (Au) over Nickel (Ni)
Contacts Brass
Insert Polyamide
Locking element St3K32 (latch) / Ck 67 (spring)
Shell Zinc diecast
Shell plating Nickel
Strain relief Polyacetal
Sealing jacket UV-resistant rubber
Environmental
Flammability acc. to UL94 V-0 (insert)
Standard compliance IEC 61076-2-103
Protection class acc. IEC 60529 IP65 (mated)
Solderability acc. to IEC 60068-2-20
Temperature range -30 °C to +80 °C
Pollution degree acc. to IEC 60664-1 II
