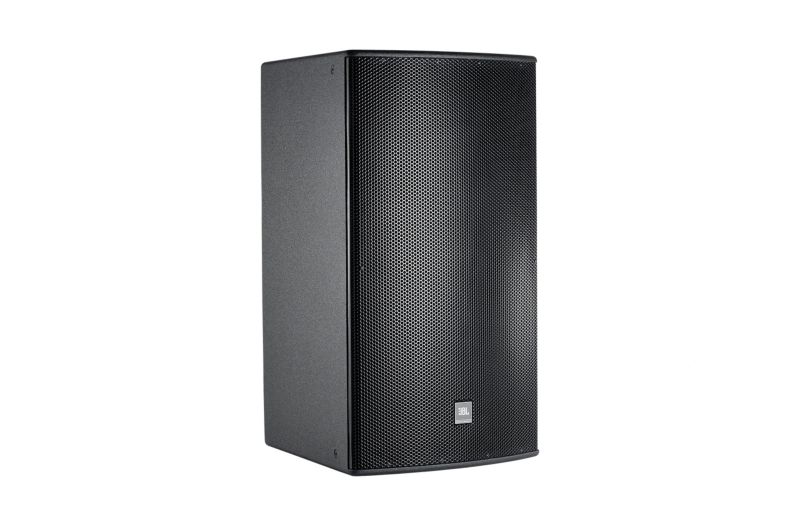

AM7315/64

  • Marka : JBL
  • Ürün Kodu :

60° x 40° Döndürülebilir Kornaya Sahip Yüksek Güçlü 13 inç 3 Yollu Hoparlör

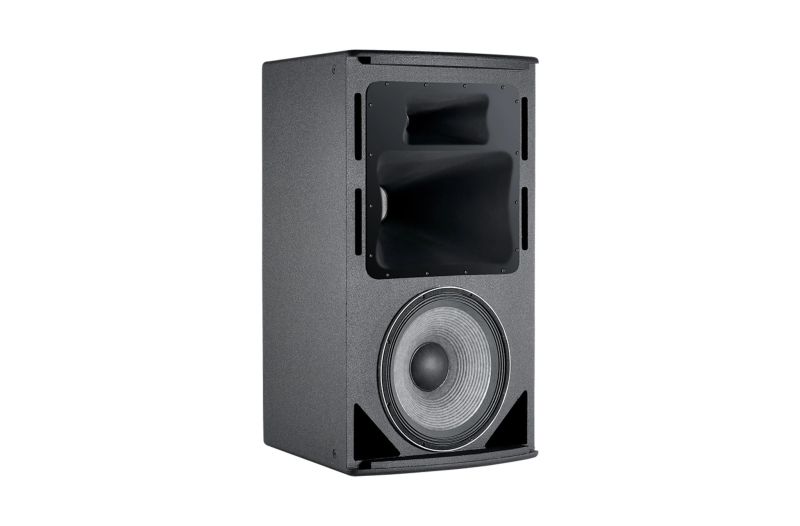

AM7315 hoparlörler, bir adet 380 mm (15 inç) Differential Drive® düşük frekans sürücüsü, bir adet 200 mm (8 inç) CMCD Koni Orta Aralık Sıkıştırma Sürücüsü ve bir adet 38 mm (1,5 inç) çıkış/75 mm (3 inç) ses bobinli HF sıkıştırma sürücüsünden oluşan yüksek güçlü 3 yollu tam aralıklı hoparlör sistemleridir. Çok bantlı PT Aşamalı Geçiş orta-yüksek frekans dalga kılavuzu, iyi kontrol edilen kapsama alanı sağlar ve kabinin yatay veya dikey konumda konumlandırılması için döndürülebilir. Yüksek eğimli geçişler bant örtüşmesini en aza indirir ve iyi kontrol edilen eksen dışı yanıt düzenlenebilirliği artırır. Kabin M10 dişli askı noktalarıyla donatılmıştır. Önceden tasarlanmış dizi braketi mevcuttur. AM7315, çok çeşitli sabit kurulum uygulamalarına yönelik çok yönlü bir hoparlör ailesi olan JBL'nin AE Uygulama Mühendislik Serisinin bir parçasıdır.

Özellikler

  • 2265H Diferansiyel Drive® Düşük Frekans Sürücüsü
  • CMCD Koni Orta Aralık Sıkıştırma Sürücüsü, düşük orta aralık bozulma, artırılmış hassasiyet, genişletilmiş bant genişliği ve iyileştirilmiş faz tutarlılığı sağlar.
  • 2432H Yüksek Frekanslı Sıkıştırma Sürücüsü
  • Düşük bozulma ile mükemmel desen kontrolü için PT Aşamalı Geçiş Dalga Kılavuzu.
  • Bi-Amp/Tri-Amp Değiştirilebilir.
  • Uygulamalar
  • Gösteri sanatları tesisleri
  • Tiyatro ses tasarımı
  • Oditoryumlar
  • İbadethaneler
  • Canlı kulüpler
  • Dans kulüpleri/diskotekler
  • Spor tesisleri
  • Temalı eğlence mekanları
  • Hava koşullarında güvenilirliği artırmak ve su girişini azaltmak için WRC ve WRX modellerinin kabin boyutları standart model boyutlarından farklı olabilir. WRC ve WRX modellerinin çizimleri ve/veya boyut bilgileri için CustomAudio@harman.com ile iletişime geçin.)

Frequency Range (-10dB) 38 Hz - 20 kHz
Frequency Response (±3 dB) 45 Hz - 18 kHz
Coverage Pattern /64: 60° x 40°, rotatable waveguide/95: 90° x 50°, rotatable waveguide
Directivity Index (DI) 13 dB
Crossover Modes Tri-amp/Bi-amp switchable
Crossover Frequencies 300 Hz and 2.3 kHz
Transducer Power Rating (AES) LF: 1000 W (4000 W peak), 2 hrs750 W (3000 W peak), 100 hrsMF: 350 W (1400 W peak), 2 hrsHF: 100 W (400 W peak), 2 hrs
System Power Rating LF: 600 W (2400 W peak), 100 hrsMF/HF: 200 W (800 W peak), 100 hrs
Maximum SPL (1m) LF: 127 dB-SPL cont avg (133 dB peak)Tri-amp mode:MF: 133 dB-SPL cont avg (139 dB peak)HF: 135 dB-SPL cont avg (141 dB peak)Bi-amp mode:MF/HF: 133 dB-SPL cont avg (139 dB peak)
System Sensitivity of Passive Sections (1W @ 1m) MF/HF Section in Bi-amp mode: 108 dB SPL
Nominal Impedance 8 ohms
LF Driver 1 x JBL 2265H 380 mm (15 in ) Differential Drive® driver with 75 mm (3 in)
Sensitivity (1W @ 1m) (Low Frequency) 97 dB SPL
MF Driver JBL CMCD-82H Cone Midrange Compression Driver with integral 200 mm (8 in) diameter Differential Drive® dual voice coil internal driver
Sensitivity (1W @ 1m) (Midrange) 108 dB SPL
HF Driver JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Sensitivity (1W @ 1m)(High Frequency) 115 dB SPL
Enclosure Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment 13 points (3 top, 3 bottom, 2 each side, 3 rear), M10 threaded hardware
Finish Black DuraFlex finish. White available upon request.
Grille Powder coated 14 gauge perforated steel, with acoustically transparent black foam backing.

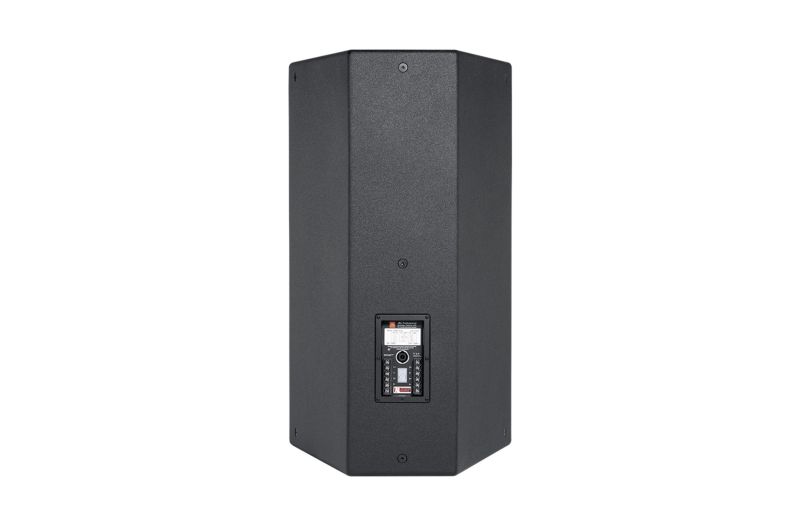

Input Connector NL8 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop through.
Environmental Mil-Std 810; IP-x3 per IEC529.
Dimensions (H x W x D in vertical orientation) 967 x 561 x 657 mm (38.1 x 22.1 x 25.9 in)
Net Weight (each) 45.8 kg (101 lb)
Optional Accessories M10 x 35 mm forged shoulder eyebolts with washers. Optional planar array frame kit. See AE Series Bracket Guide.
Nominal LF Driver Impedance 8 ohms
Nominal MF Driver Impedance 8 ohms
Nominal HF Driver Impedance 8 ohms
